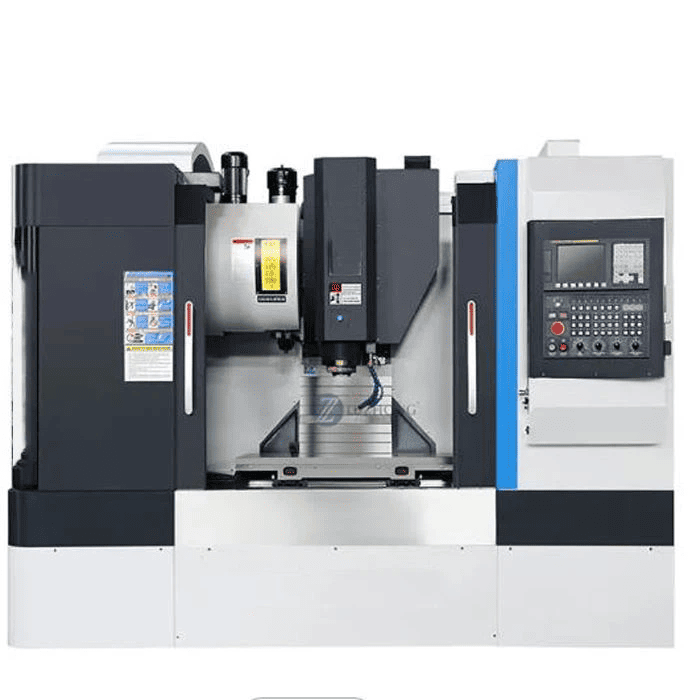

크기(L*W*H):2880x2450x2700 테이블 크기(mm):1000x500 축 수:5 테이블 이동거리(X)(mm):800 테이블 이동거리(Y)(mm):500 테이블 이동거리(Z)(mm):500 위치 정확도(mm):0.0075 반복성(X/Y/Z)(mm):0.005 스핀들 속도(r.p.m) 범위:1 - 8000 r.p.m 스핀들 모터 전력(kW):7.5 최대. 테이블하중(kg):600kg 최소 도구 교체 시간:3
밀링 머신은 공작물의 다양한 표면을 가공하는 데 사용되는 밀링 머신을 말합니다. 일반적으로 밀링 커터는 주로 회전 운동으로 구동되며 공작물과 밀링 커터는 피드 동작으로 이동합니다. 평면, 홈 가공이 가능하며, 다양한 곡면, 기어 가공도 가능합니다.
고품질 수지 모래
대만 스핀들
대만 볼 스크류 및 잠금 너트
대만 압력 실린더
일본 NSK 베어링 독일 R+W 커플링
자동 윤활 시스템
옵션의 칩 컨베이어
애플리케이션:
이 VMC는 기계 가공 및 금형 제작에 적합하며 거친 가공 요구 사항에 부응할 수 있습니다.
가공을 마무리하는 가공. 또한 밀링, 드릴링, 태핑, 보링 등과 같은 많은 작업 절차를 완료할 수 있습니다.
모든 매개변수를 사용자 정의할 수 있습니다.
샘플의 매개변수
| 아니요. | 목 | 명세서 |
|---|---|---|
| 공작 기계의 기술적인 매개변수: | ||
| 1 | 기계 본체와 모든 부품은 나노 주조로 만들어졌습니다. | |
| 2 | 테이블 크기 | 500×400mm |
| 3 | T형 홈(너비 x 수량 x 간격) | 10×5×78mm |
| 4 | 가장 큰 부하 | 200KG |
| 5 | 최대 공급 높이 | 280mm |
| 6 | 스핀들 면에서 작업물까지의 거리 | 100-280mm |
| 7 | 3축 이동 X/Y/Z | 450/400/170mm |
| 8 | 스핀들 직경 | Ø100mm |
| 9 | 스핀들 속도 | 36000RPM |
| 10 | 스핀들 모터 동력 | 6KW |
| 11 | 스핀들 도구 라이브러리 용량 | 8 |
| 12 | 도구 교환 시간 | 5S |
| 13 | 스핀들 테이퍼 | ISO25 |
| 14 | 칼 라이브러리 수업 | 서보 디스크 회전 |
| 15 | 빠른 이동 속도 X/Y/Z | 12/12/12m/분 |
| 16 | 처리 속도 | 6-12m/분 |
| 17 | 포지셔닝 정확도 | ±0.006/300mm |
| 18 | 반복 위치 정확도 | ±0.006/300mm |
| 19 | 가공된 표면 정확도 | ≤Ra1.6 |
| 20 | 가공 정확도 | ±0.01mm |
| 21 | 4축 5축 옵션 | 예 |
| 22 | A축의 회전 각도 | ±105도 |
| 23 | 다섯 번째 축 C축 회전 각도 | 360도 |
| 24 | 5축 연결 모드 | 5축 이동 |
| 25 | 작동 전압 | 380V/50HZ±10% 또는 220V/60HZ |
| 26 | 기계 크기(l * W * H) | 1450×1600×2100mm |
| 27 | 체중 | 1500KG |
| B 공작 기계 구성 세부 정보 브랜드 매개변수: | ||
| 1 | 시스템 구성 | 대만 SYNTEC 6GA/Ncstudio280/LNC |
| 2 | 스핀들 | 6KW 고정밀, 고속, 저소음 오일 냉각 스핀들 |
| 3 | 볼스크류 | 일본 NSK, 독일 RexRoth) 2005 |
| 4 | 리니어 가이드 | 대만 HIWIN/ABBA 고정밀 가이드 H25 |
| 5 | 서보 유닛 | 파나소닉 서보 모터 750W/Ncstudio |
| 6 | 선재 베어링 | 대만 TPI 정밀 등급 베어링 |
| 7 | 스위칭 전원 공급 장치 | 대만 명나라 씨실 |
| 8 | 전기 스위치 | 차이나 친트 |
| 9 | 변환기 | * 제곱 변환기 |
1. 갠트리 밀링 머신 : 갠트리 밀링 및 보링 머신, 갠트리 밀링 및 플래닝 머신 및 이중 컬럼 밀링 머신을 포함하여 대형 부품 가공에 사용됩니다.
2. 단일 컬럼 밀링 머신 및 단일 암 밀링 머신: 전자의 수평 밀링 헤드는 컬럼 가이드 레일, 세로 피드용 테이블을 따라 이동할 수 있습니다. 후자의 엔드 밀링 헤드는 캔틸레버 가이드 레일을 따라 수평으로 이동할 수 있으며 캔틸레버는 컬럼 가이드 레일을 따라 높이를 조정할 수도 있습니다. 둘 다 큰 부품을 처리하는 데 사용됩니다.
3. 테이블은 밀링 머신을 들어 올리지 않습니다. 두 종류의 직사각형 작업 테이블과 원형 작업 테이블이 있으며 리프팅 테이블 밀링 머신과 갠트리 밀링 머신 사이의 중간 크기 밀링 머신입니다. 수직 이동은 기둥의 밀링 헤드를 들어 올려 수행됩니다.
4. 계측기 밀링 머신 : 계측기 및 기타 소형 부품 가공에 사용되는 소형 리프팅 테이블 밀링 머신.
5. 공구 밀링 머신 : 수직 밀링 헤드, 범용 앵글 테이블 및 플러그 및 기타 액세서리를 갖춘 금형 및 공구 제조에 사용되지만 드릴링, 보링 및 보간 가공에도 사용됩니다.
6. 기타 밀링 머신 : 키홈 밀링 머신, CAM 밀링 머신, 크랭크 샤프트 밀링 머신, 롤링 저널 밀링 머신 및 사각 잉곳 밀링 머신 등과 같은 기타 밀링 머신은 해당 공작물을 처리하기 위해 제조된 특수 밀링 머신입니다.

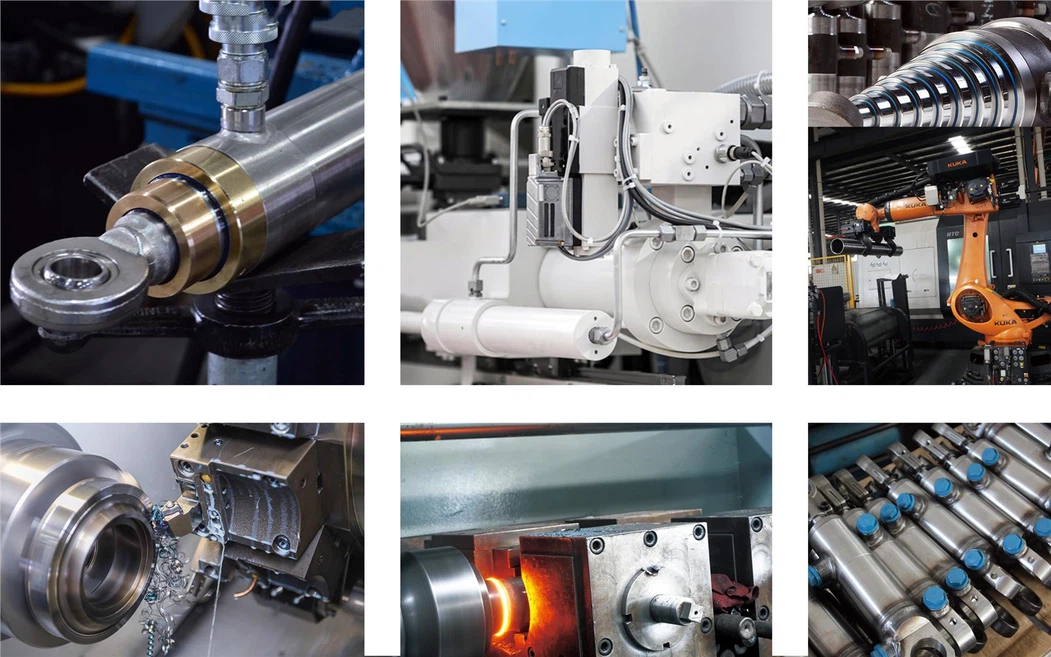

HCIC는 모든 유압 실린더에 대한 완전한 맞춤화를 제공합니다.
· 맞춤형 보어, 로드 직경 및 스트로크 길이
· 최대 10,000 PSI까지 작동 압력 조정
· 다양한 장착 옵션: 클레비스, 플랜지, 트러니언, 핀 아이
· 고온, 저온 또는 부식성 환경을 위한 특수 씰 재료
· 맞춤형 페인트, 코팅 및 라벨링
· OEM / 개인 상표 제조
1. 13년의 경험.
2. 완벽한 솜씨. 항상 연구와 개발에 최선을 다하고 있습니다.
3. 제품이 품질 표준을 충족하는지 확인하십시오.
4. 상품이 제 시간에 맞춰 배달되는지 확인하십시오.
5. 우리는 2시간 이내에 답변을 드리겠습니다.
6. 따뜻하고 친절한 서비스와 판매 후 서비스를 제공하십시오.
7. 현지 공급업체로부터 구매할 때 좋은 품질과 최고의 서비스를 보장합니다.
8. 다양한 디자인, 색상, 스타일, 패턴 및 크기를 사용할 수 있습니다.
9. 맞춤형 사양을 환영합니다.
1. 품질을 어떻게 보장할 것인가?
우리는 배송 전에 구매자에게 테스트 비디오를 테스트하고 확인하도록 보낼 것입니다.
2. 언제 주문을 배송할 예정인가요?
결제 확인을 받으면 48시간 이내에 배송하기 위해 최선을 다하겠습니다.
3.주문을 어떻게 추적할 수 있나요?
주문이 배송되면 배송 세부정보를 이메일로 보내드립니다.
4. 제품에 만족하지 못한 경우 반품할 수 있나요?
그렇습니다. 우리는 보증 기간 내에 교환 및 수리 서비스를 제공합니다.
5. 우리 사업을 장기적이고 좋은 관계로 만들려면 어떻게 해야 합니까?
에이. 우리는 고객의 이익을 보장하기 위해 좋은 품질과 경쟁력 있는 가격을 유지합니다.
비. 우리는 모든 고객을 친구로 존중하며 고객이 어디에서 왔는지에 관계없이 진심으로 비즈니스를 수행하고 고객과 친구가 됩니다.
