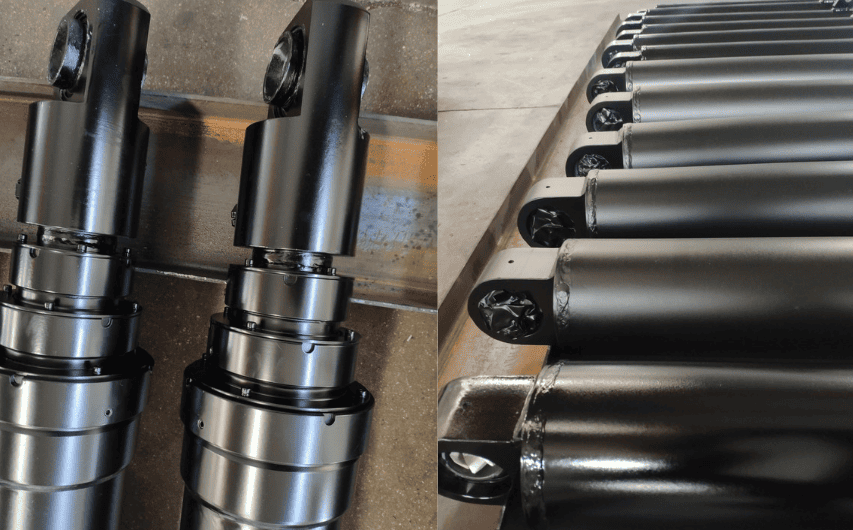

장거리 OEM 장비에 대한 53-4592-106 이중 클레비스 유압 실린더 치수, 106.06인치 스트로크, 3/4인치 NPTF 포트 및 208lb 카탈로그 중량을 검토하십시오.
Stroke:
2,694mmClosed length,:
1,219mmExtended length:
3,913mmPort:
NPTF의 3/453-4592-106 이중 클레비스 유압 실린더는 HCIC-2026 카탈로그에 나열된 긴 행정 4000 시리즈 모델입니다. 106.06인치 카탈로그 스트로크로 인해 소형 액추에이터와는 다른 설치 논의가 필요합니다. 기계에는 핀 중심 거리의 긴 변경을 위한 공간이 있어야 하며 브래킷과 호스는 전체 동작을 통해 제어된 상태를 유지해야 합니다.
OEM 빌더 또는 유지 관리 팀의 경우 유용한 시작점은 전체 차원 행입니다. 여기에는 스트로크, 닫힘 길이, 확장 길이, 장착 치수, 포트, 오일 용량 및 중량이 포함됩니다. 이러한 값은 엔지니어가 프로젝트 견적을 요청하기 전에 모델을 기존 실린더 또는 새 기계 레이아웃과 비교하는 데 도움이 됩니다.

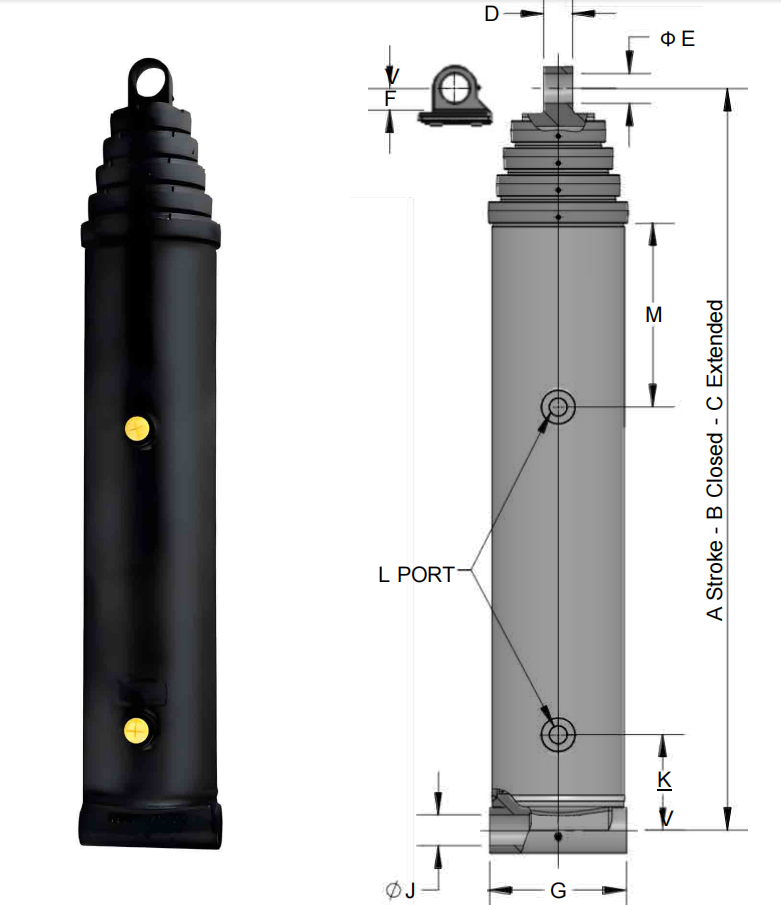

| 목 | 인치 값 | 측정항목 값 |
|---|---|---|
| 모델 | 53-4592-106 | 53-4592-106 |
| 시리즈 | 4000 시리즈 | 4000 시리즈 |
| 뇌졸중, A | 106.06인치 | 2,694mm |
| 닫힌 길이, B | 48.00인치 | 1,219mm |
| 확장된 길이, C | 154.06인치 | 3,913mm |
| 차원 D | 1.50인치 | 38mm |
| 차원 E | 2.06인치 | 52mm |
| 치수 F | 2.00인치 | 51mm |
| 차원 G | 7.00인치 | 178mm |
| 차원 J | 2.06인치 | 52mm |
| 치수 K | 19.50인치 | 495mm |
| 포트 | NPTF의 3/4 | NPTF의 3/4 |
카탈로그는 53-4592-106에 대한 보편적인 압력, 부하 또는 서비스 수명 보증을 제공하지 않습니다. 최종 선택에는 기계의 실제 부하 경로, 유압 조건 및 안전 검토가 필요합니다.

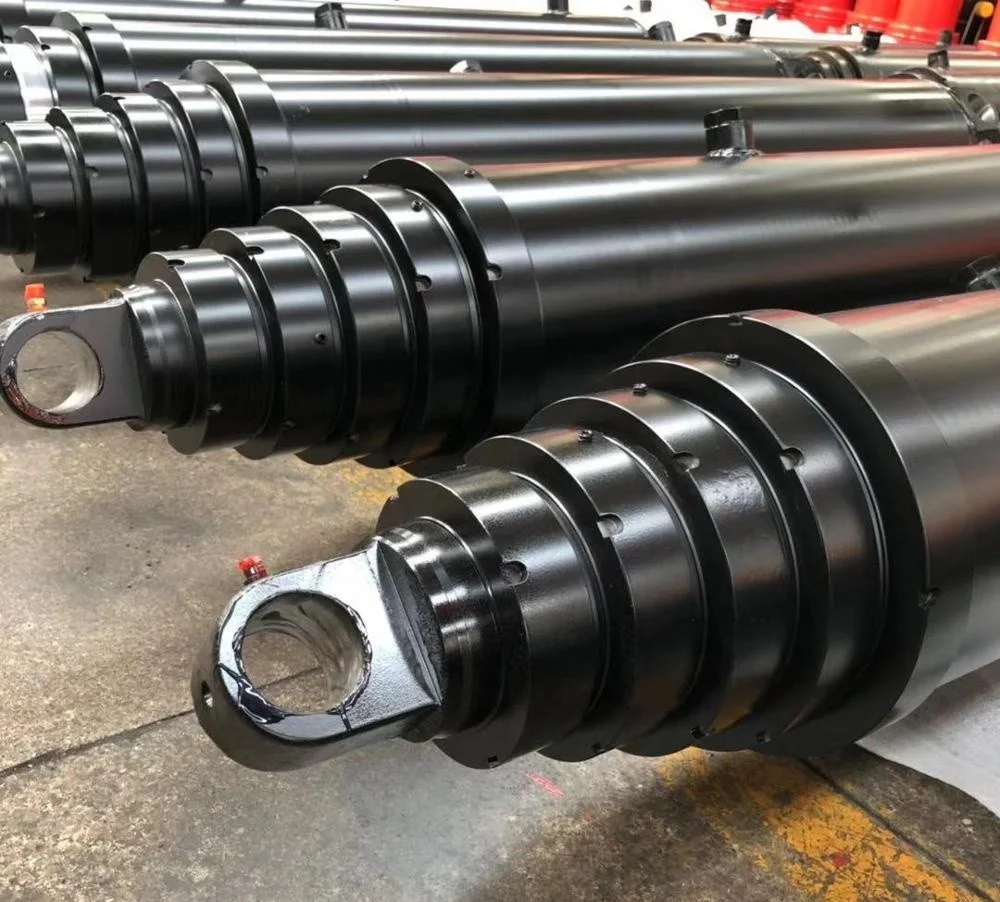

핀-투-핀 실린더는 단독으로 작동하지 않습니다. 고정 핀, 이동 핀 및 연결된 메커니즘이 동작을 정의합니다. 53-4592-106의 경우 카탈로그에는 닫힌 상태가 48.00인치, 확장된 상태가 154.06인치로 나와 있습니다. 따라서 기계에는 핀 중심 거리의 큰 변화에 걸쳐 제어된 경로가 필요합니다.
설치하기 전에 두 개의 끝 위치와 여러 개의 중간 위치를 매핑하십시오. 실린더가 의도한 각도 범위 내에 있는지, 장착 브래킷이 올바른 방향으로 하중을 전달하는지, 주변 구조에 몸체, 로드, 핀 및 호스 움직임을 위한 공간이 있는지 확인하십시오.
스트로크가 길면 라우팅도 더욱 중요해집니다. 호스는 늘어나거나 걸리거나 프레임에 문지르지 않고 움직이는 어셈블리를 따라야 합니다. 서비스 팀은 관련 없는 장비를 분해하지 않고도 포트와 장착 하드웨어에 접근할 수 있어야 합니다.
카탈로그 치수 D, E, F, G, J 및 K는 장착 배열의 치수 시작점을 제공합니다. 긴 스트로크가 유일한 장착 요구 사항이라고 가정하기보다는 이를 기계 도면과 비교하십시오.
NPTF 포트의 3/4는 기존 유압 배관 및 피팅 방식과 일치해야 합니다. 실린더를 제한된 공간에 설치하기 전에 어댑터, 밀봉 방법, 호스 굴곡 반경 및 포트 방향을 확인하십시오.
제품 행에는 1.7갤런의 충전 오일 용량과 6.0갤런의 확장 오일 용량이 나열되어 있습니다. 유압 시스템에는 실린더, 호스, 밸브 블록 및 실제 작동 위치에 사용할 수 있는 저장소 용량이 충분해야 합니다. 이러한 카탈로그 값은 완전한 저장소 크기 계산이 아닙니다.
나열된 무게는 208lb입니다. 이 값은 운송, 설치 계획 및 브래킷 설계 시 중요합니다. 안전한 리프팅 방법을 제공하고 기계 구조가 실린더를 지지하고 핀 조인트를 통해 작업 하중을 전달할 수 있는지 확인하십시오.
핀-투-핀 실린더를 사용하는 장거리 OEM 장비 및 교체 프로젝트에 대해 53-4592-106을 검토할 수 있습니다. 기계 형상이 카탈로그 치수와 일치하는 경우 고정 및 이동 장착 지점이 완전히 확장된 상태에서 멀리 떨어져 있는 메커니즘에 적합합니다.
견적은 모델 번호만을 기준으로 해서는 안 됩니다. HCIC는 애플리케이션을 평가하기 위해 기계 도면이나 정확한 현장 측정, 작동 압력, 부하 방향, 사이클 주파수, 핀 세부 정보 및 유압 연결 정보가 필요합니다.

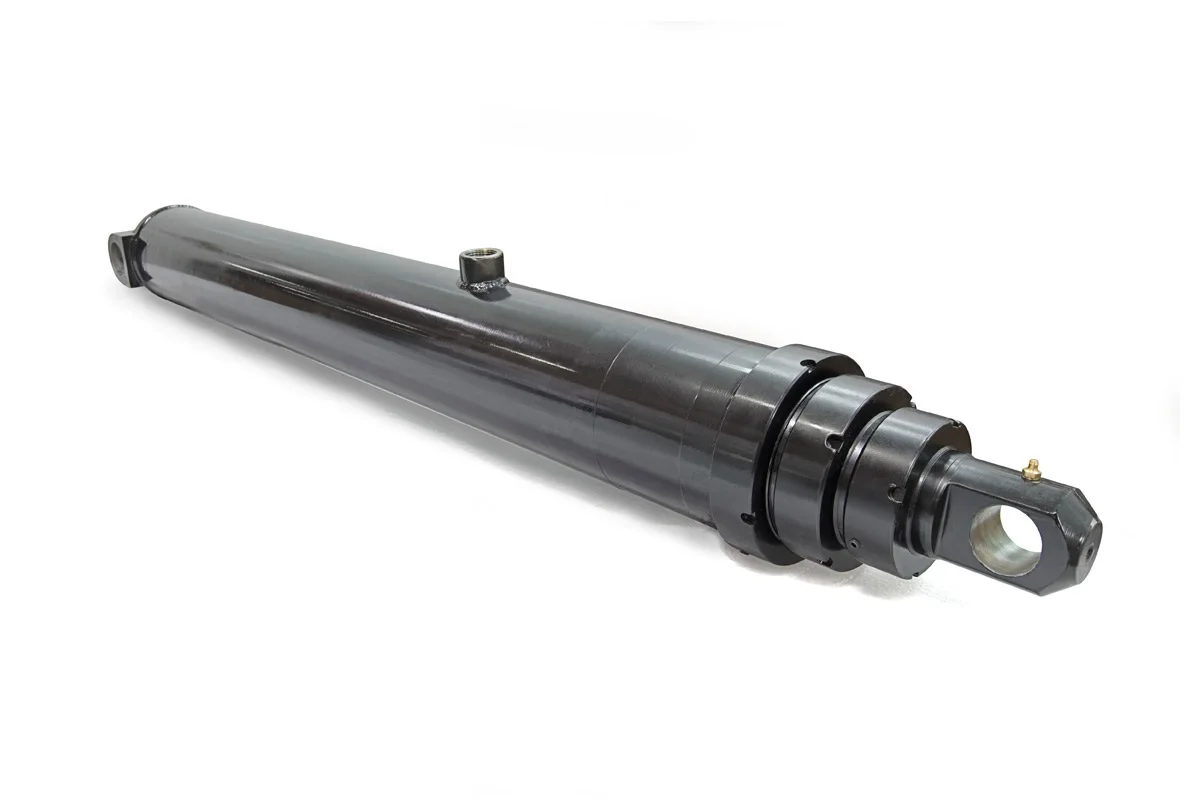

53-4592-106 핀-투-핀 유압 실린더는 핀 중심 거리의 정의된 변경이 필요한 메커니즘을 위한 긴 스트로크 4000 시리즈 옵션입니다. 106.06인치 스트로크, 48.00인치 닫힌 길이, 154.06인치 확장 길이, 3/4인치 NPTF 포트, 1.7갤런 충전 값, 6.0갤런 확장 값 및 208lb 카탈로그 중량은 OEM 팀에게 초기 부속품 검토를 위한 정확한 기반을 제공합니다.
주문하기 전에 풀 모션 형상, 장착 세부 사항, 유압 데이터 및 취급 계획을 HCIC에 보내십시오. 이 장거리 이동 모델이 전체 기계와 일치하는지 확인하려면 해당 정보가 필요합니다.
Jinan Huachen Industrial Co., Ltd.라고도 알려진 HCIC는 차량, 폐기물 처리, 건설 및 산업 장비용 유압 실린더, 유압 동력 장치 및 관련 부품을 공급합니다. 제품 적합성은 전체 기계 설계 및 적용 가능한 안전 요구 사항을 기준으로 확인되어야 합니다.
