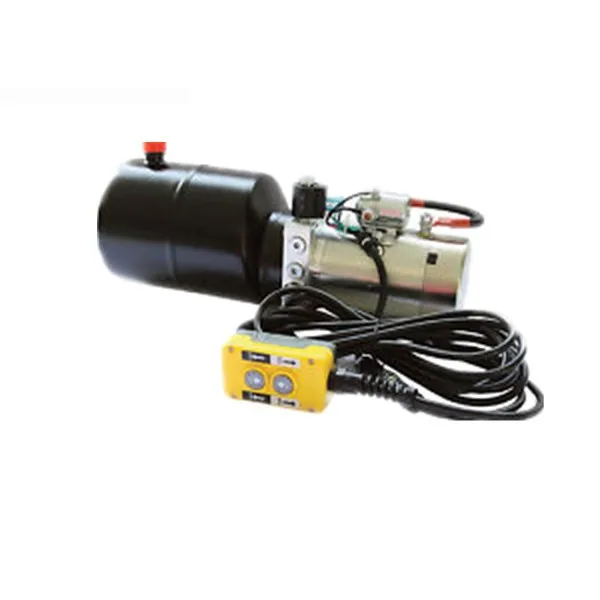

HCPGDD는 1.2 GPM 유량, 8갤런 탱크, SAE #6 포트 및 덤프 트레일러용 3,000 PSI 제어 회로 2개를 갖춘 이중 복동 유압 동력 장치입니다.
Type:
2 복동Flow:
1.2GPMPort size:
SAE #6Tank size:
8갤런덤프 트레일러용 HCPGDD 이중 복동 유압 동력 장치는 두 개의 독립적으로 제어되는 복동 유압 기능이 필요한 시스템에 대해 나열되어 있습니다. HCIC-2026 카탈로그는 이 모델을 1.2 GPM 유량, 8갤런 탱크, 3,000 PSI 및 2개의 솔레노이드 작동식 4방향, 3위치 밸브 구성으로 식별합니다.
이러한 이중 배열은 하나의 트레일러 파워 팩이 덤프 액추에이터 및 보조 유압 기능과 같은 두 개의 별도 이중 작동 기능을 제어해야 하는 경우 관련될 수 있습니다. 실제 회로는 실린더, 배터리 공급, 밸브 순서, 호스 레이아웃 및 사용 가능한 설치 공간을 기준으로 검토해야 합니다.
| 목 | 카탈로그 정보 |
|---|---|
| 모델 | HCPGDD |
| 유형 | 2 복동 |
| 흐름 | 1.2GPM |
| 접속구경 | SAE #6 |
| 탱크 크기 | 8갤런 |
| 압력사양 | 3,000PSI |
| 밸브 | 솔레노이드 작동; 4방향, 3위치; 4방향, 3위치 |
| 카탈로그 소스 | HCIC‑2026, 페이지 16 |
테이블에는 카탈로그 식별 데이터가 기록됩니다. 이는 범용 리프팅 용량, 보장된 사이클 시간, 동시 흐름 용량 또는 전체 배선 구성을 설정하지 않습니다.
복동식 유압 기능에는 오일이 실린더 양쪽으로 향해야 합니다. 한 방향은 액추에이터를 확장합니다. 역방향 밸브 위치는 동력 후퇴를 위해 오일을 반대쪽으로 보냅니다. HCPGDD 목록에는 두 개의 복동 밸브 배열이 표시되어 있으므로 전원 장치가 단일 회로 복동 HPU와 다릅니다.
OEM 트레일러 제작업체의 경우 중요한 질문은 두 기능이 어떻게 사용될 것인가입니다. 한 번에 하나씩 실행되나요? 한 가지 기능이 우선시되나요? 제어 시스템이 명령 충돌을 방지합니까? 두 회로가 모두 활성화되면 얼마나 많은 유량을 사용할 수 있습니까? 이러한 점은 모델명에서 가정하기보다는 유압 회로도에서 확인해야 합니다.
카탈로그에는 두 개의 솔레노이드 작동식 4방향, 3위치 밸브 구성이 나열되어 있습니다. 이는 두 개의 복동 기능에 필요한 제어 구조를 제공하는 반면, 최종 제어 논리는 트레일러용으로 선택된 배선, 스위치, 원격 제어 및 기계 순서에 따라 달라집니다.
나열된 1.2 GPM 흐름은 액추에이터 속도를 추정하기 위한 시작점입니다. 두 기능이 사용 가능한 펌프 흐름을 공유하는 경우 실제 이동 시간은 회로 배열 및 작동 순서에 따라 달라집니다. 시스템 확인 없이 동시에 두 실린더에 대한 보장된 유량으로 1.2 GPM을 제시하지 마십시오.
8갤런 탱크는 HCPGDD의 카탈로그 가격입니다. 올바른 작동 오일 레벨은 실린더 용량, 로드측 변위, 호스 용량, 복귀 흐름 및 탱크 장착 위치를 기준으로 검토해야 합니다. 더 큰 탱크만으로는 크기가 작은 실린더 회로나 잘못된 밸브 순서를 해결할 수 없습니다.
각 유압 연결은 트레일러 호스 및 어댑터 표준에 따라 점검되어야 합니다. 각 복동 기능에 속하는 포트를 확인하고, 압력 및 복귀 경로를 식별하고, 적절한 호스 굴곡 반경을 제공하고 서비스를 위해 접근을 허용하십시오.
HCPGDD는 덤프 트레일러 섹션에 대한 HCIC의 HPU에 나열되어 있습니다. 실제 설치에는 모터, 저장소, 밸브 배선, 배터리 케이블 및 호스 연결을 위한 공간도 필요합니다. 동력 장치를 폐쇄하기 전에 도로 물 튀김, 진동, 열 및 유지 관리 접근을 고려해야 합니다.
하나의 동력 장치 패키지에서 두 개의 복동식 유압 기능이 필요한 덤프 트레일러에 대해 HCPGDD를 검토할 수 있습니다. 이는 OEM 제작, 교체 프로젝트 및 메인 액추에이터와 보조 기능을 갖춘 트레일러 시스템과 관련이 있을 수 있습니다.
단일 복동 실린더, 전원 공급/중력 감소 회로 또는 다른 흐름 및 압력 배열이 필요한 시스템에는 자동으로 올바른 선택이 아닙니다. 애플리케이션은 실제 제어 순서와 일치해야 합니다.
HCPGDD 문의를 위해 다음을 준비하세요.
이러한 세부 정보는 HCIC가 이중 회로를 완전한 시스템으로 검토하고 생산 전에 프로젝트별 배선, 호스 또는 제어 요구 사항을 식별하는 데 도움이 됩니다.
덤프 트레일러용 HCPGDD 이중 복동식 유압 동력 장치는 두 개의 복동식 유압 기능에 대한 카탈로그 정의 옵션입니다. 주요 식별 데이터는 1.2 GPM 유량, SAE #6 포트, 8갤런 탱크, 3,000 PSI 및 2개의 솔레노이드 작동식 4방향, 3위치 밸브 구성입니다.
유용한 견적을 받으려면 두 실린더에 대한 데이터, 제어 순서, 전기 공급 장치, 유압 회로도 및 설치 사진을 보내주십시오. 그런 다음 HCIC는 HCPGDD 구성이 트레일러의 전체 유압 시스템에 적합한지 여부를 검토할 수 있습니다.
HCIC는 운송, 폐기물 처리, 건설 및 산업 장비용 유압 실린더, 유압 동력 장치 및 관련 유압 부품을 공급합니다. 최종 제품 적합성은 전체 기계 설계 및 해당 안전 요구 사항에 대해 확인되어야 합니다.
