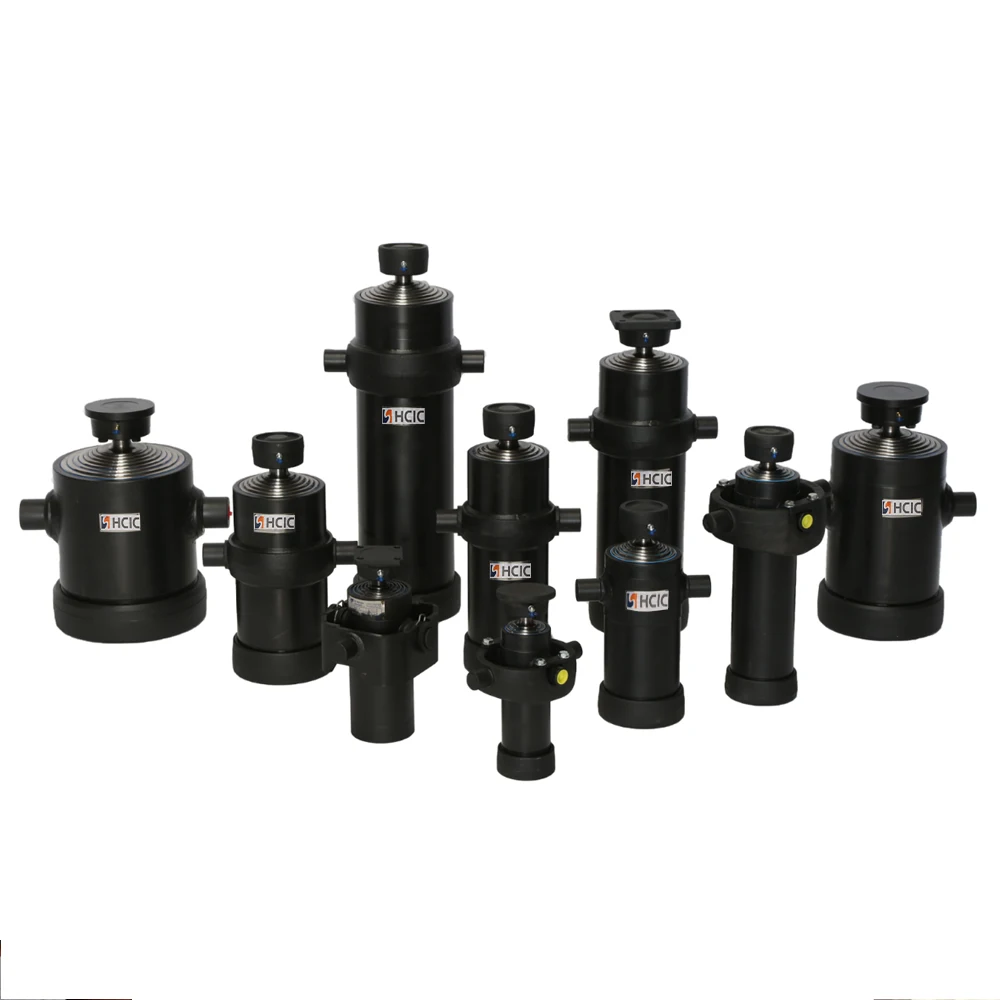

4TG-E130x1307은 1,307mm 스트로크, 180bar 최대 작동 압력 및 15~25톤 카탈로그 티핑 범위를 갖춘 4단계 덤프 트레일러 하부 텔레스코픽 유압 실린더입니다.
Number of stages:
4단계Stroke:
1,307mmMass:
58kgWorking volume:

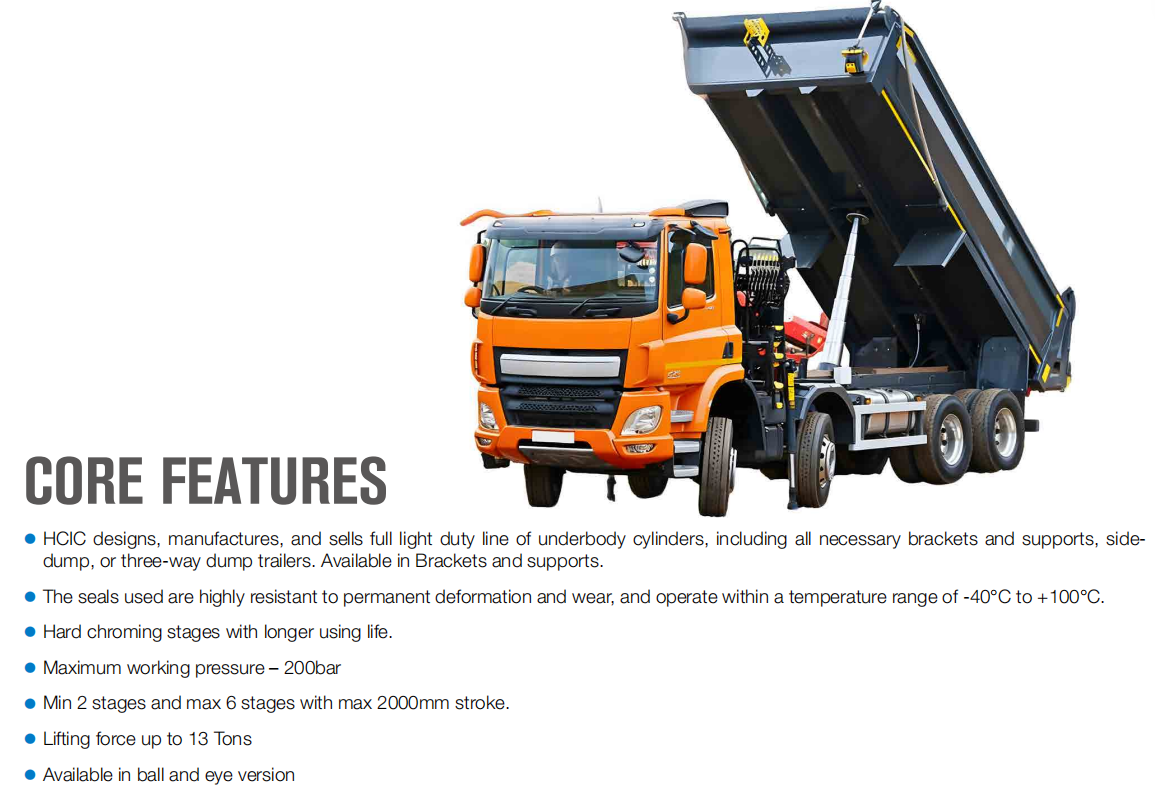

13.7L4TG-E130x1307은 HCIC-2026 카탈로그에 나열된 4단 덤프 트레일러 언더보비 텔레스코픽 유압 실린더입니다. 이는 긴 스트로크가 차체와 섀시 아래에 맞아야 하는 사이드 덤프 및 3방향 덤프 트레일러용 경량 언더바디 제품군의 일부입니다.
이 모델은 OEM 또는 교체 실린더 검토를 위한 정의된 시작점을 제공합니다. 4단계, 1,307mm 스트로크, 180bar 최대 작동 압력 및 15~25톤의 카탈로그 티핑 용량 범위입니다. 실린더는 구입하기 전에 완전한 트레일러 구조, 유압 회로 및 장착 배열과 일치해야 합니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 4TG-E130x1307 |
| 제품 유형 | 언더바디 텔레스코픽 유압 실린더 |
| 단계수 | 4 |
| 뇌졸중 | 1,307mm |
| 대량의 | 58kg |
| 작업량 | 13.7L |
| 최대 작동 압력 | 180바 |
| 카탈로그 팁 용량 범위 | 15~25톤 |
| 치수 L | 545mm |
| 차원 A | 216mm |
| 차원 B | 329mm |
| 차원 C | 132mm |
| 차원 D | 92mm |
| 차원 E | 58mm |
위의 값은 제공된 HCIC-2026 카탈로그(PDF 페이지 18)의 차체 하부 텔레스코픽 유압 실린더 표에서 기록됩니다. 인쇄된 표에서 4TG-E130x1307 행은 4단계, 즉 1,307mm 스트로크, 58kg 질량, 13.7L 작업량 및 180bar 최대 작동 압력을 보여줍니다.

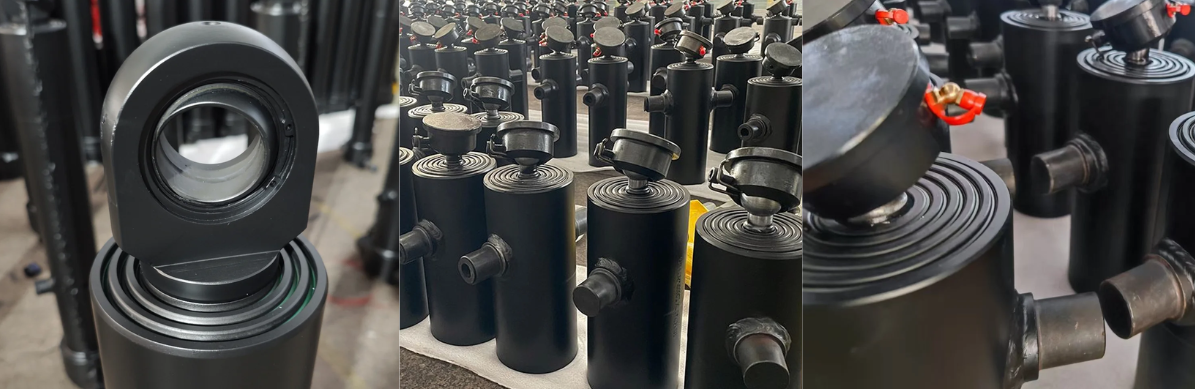

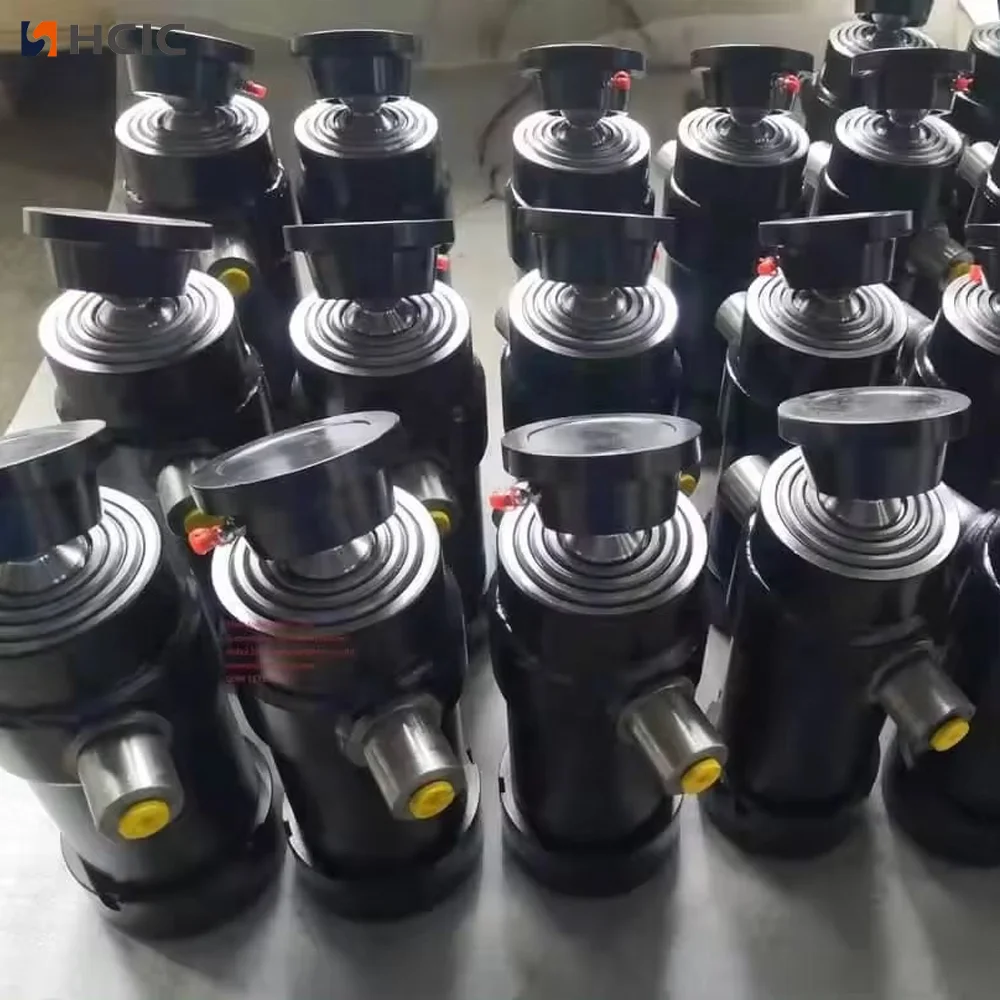

텔레스코픽 실린더는 중첩된 스테이지를 사용하여 후퇴 시 전체 길이를 확장할 필요 없이 더 긴 작업 동작을 생성합니다. 이러한 배열은 차체 아래 사용 가능한 공간이 제한되어 있지만 팁 시스템에 충분한 움직임이 필요한 덤프 트레일러에 유용합니다.
4TG-E130x1307에는 4단계와 1,307mm 스트로크가 있습니다. 545mm L 치수는 폐쇄 공간 계획을 위한 출발점을 제공하지만 설치 시에는 실린더 크래들, 핀 또는 아이 연결, 섀시 부재, 호스 및 덤프 본체의 전체 이동 경로도 고려해야 합니다.
실린더는 자체적으로 덤프 결과를 결정하지 않습니다. 힌지 위치, 체중, 하중 분포, 기울임 각도, 펌프 흐름 및 릴리프 보호 장치는 모두 사이클 중에 필요한 힘과 속도에 영향을 미칩니다.
나열된 L 치수와 A-E 설치 치수로 시작하십시오. 트레일러 도면이나 측정된 장착 영역과 비교하십시오. 그런 다음 전체 기울임 호를 통해 실린더를 점검하십시오. 실린더는 본체가 닫혀 있을 때 섀시에서 떨어져 나갈 수 있지만 본체가 올라가면 크로스멤버나 브래킷과 접촉할 수 있습니다.

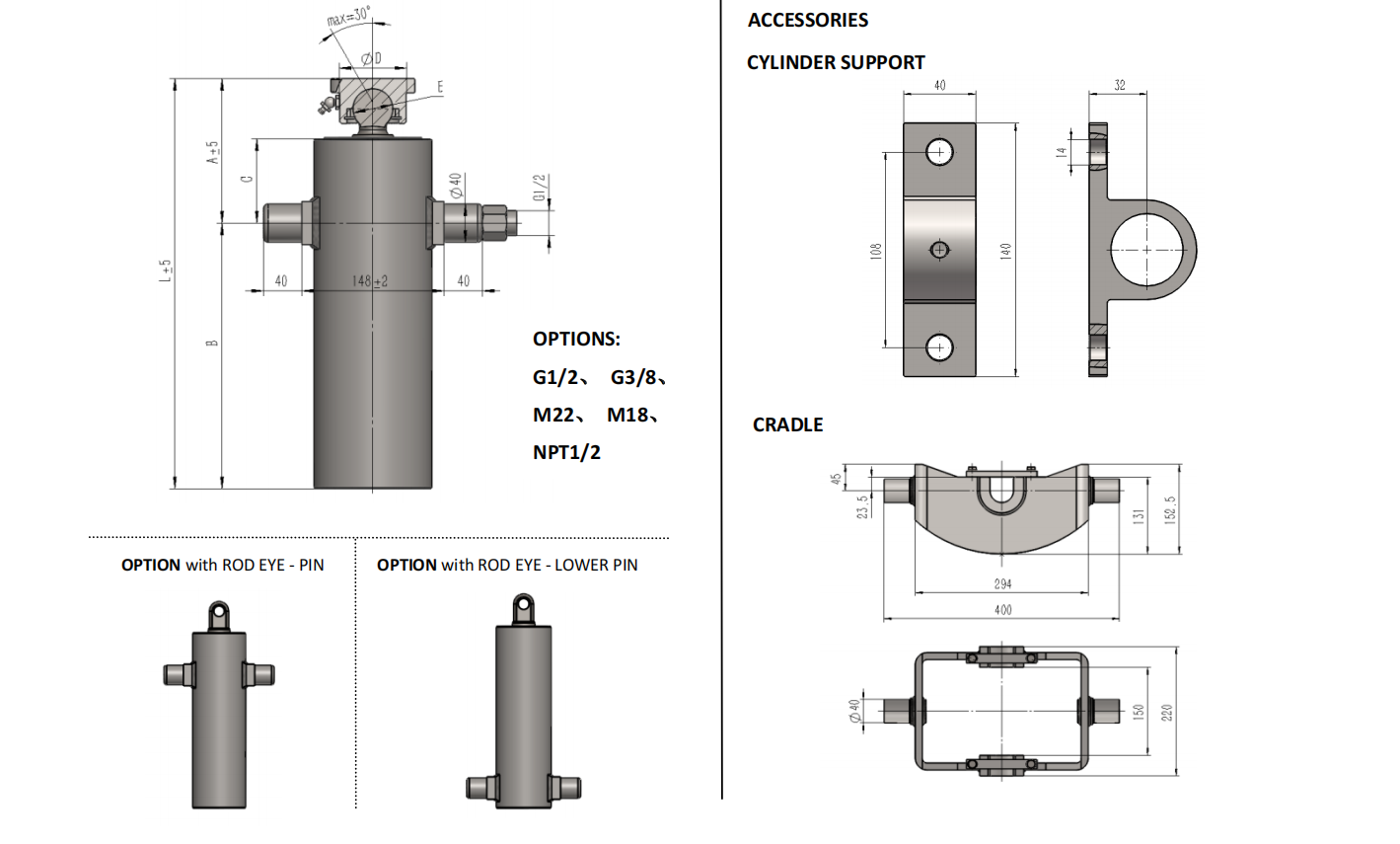

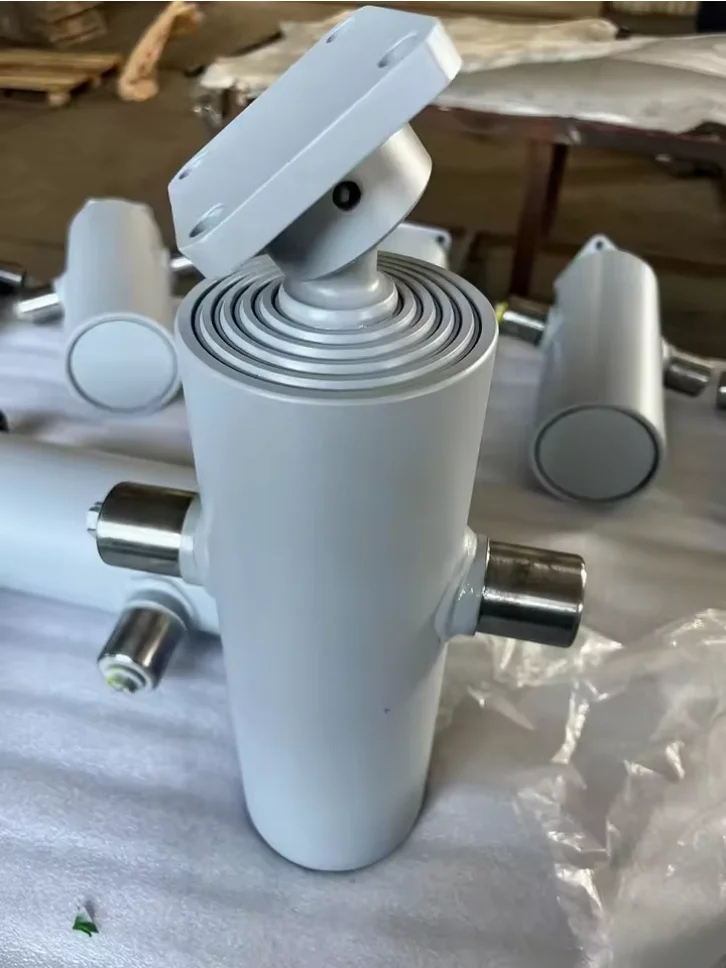

카탈로그 페이지에는 지지 크래들 참조와 함께 차체 하부 실린더 범위에 대한 로드아이 및 하부 핀 옵션이 나와 있습니다. 4TG-E130x1307의 정확한 연결 및 크래들 배열은 프로젝트 도면에서 확인해야 합니다. 비슷하게 생긴 텔레스코픽 실린더가 동일한 핀 간격이나 장착 방법을 사용할 것이라고 가정하지 마십시오.

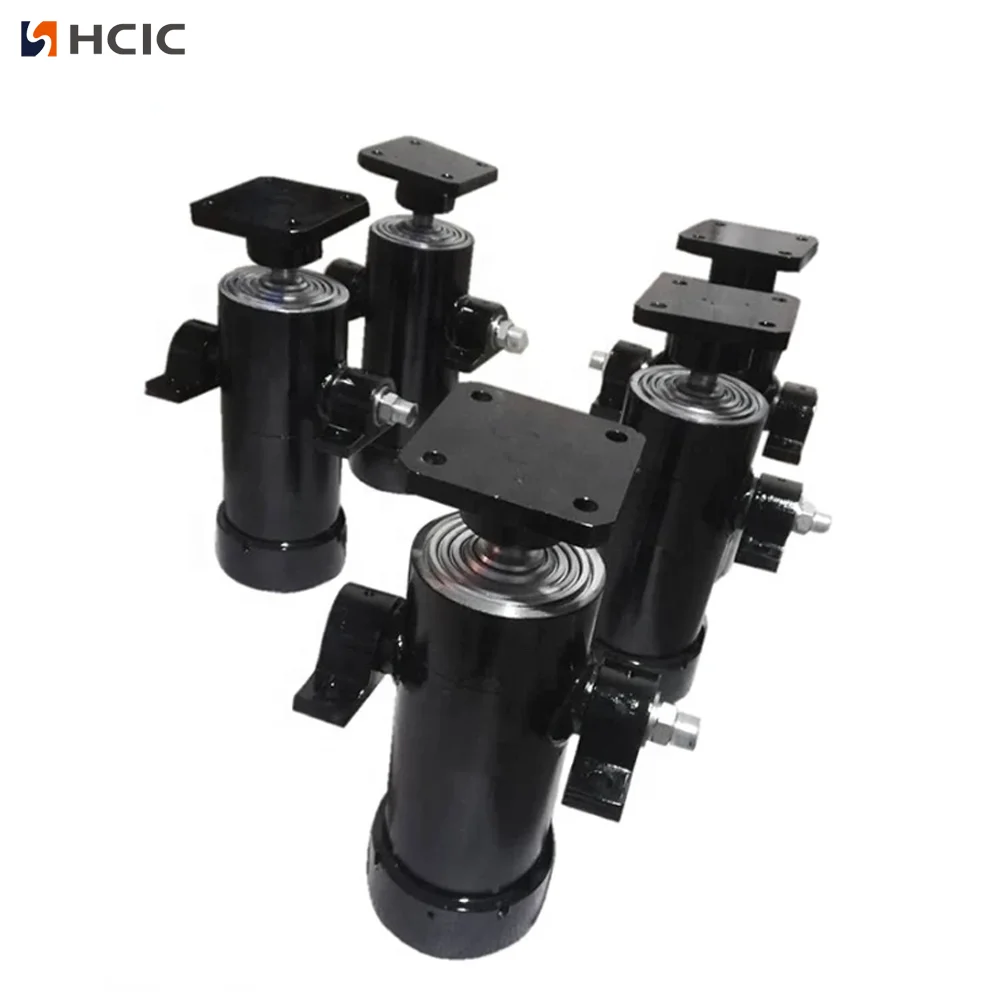

실린더는 트레일러의 장착 설계를 통해 지지되고 정렬되어야 합니다. 브래킷은 실린더를 제 위치로 강제로 밀어넣거나 확장 중에 측면 하중을 생성해서는 안 됩니다. 하중을 가하기 전에 핀, 크래들, 호스 및 주변 프레임 멤버를 확인하십시오.
카탈로그에는 4TG-E130x1307의 최대 작동 압력이 180bar로 나와 있습니다. 펌프, 릴리프 밸브, 호스 크기, 오일량 및 제어 회로를 해당 요구 사항에 따라 검토해야 합니다. 작동 압력은 보장된 리프팅 용량과 동일하지 않습니다. 실제 힘은 유압, 유효 면적 및 트레일러의 기계적 형상에 따라 달라집니다.

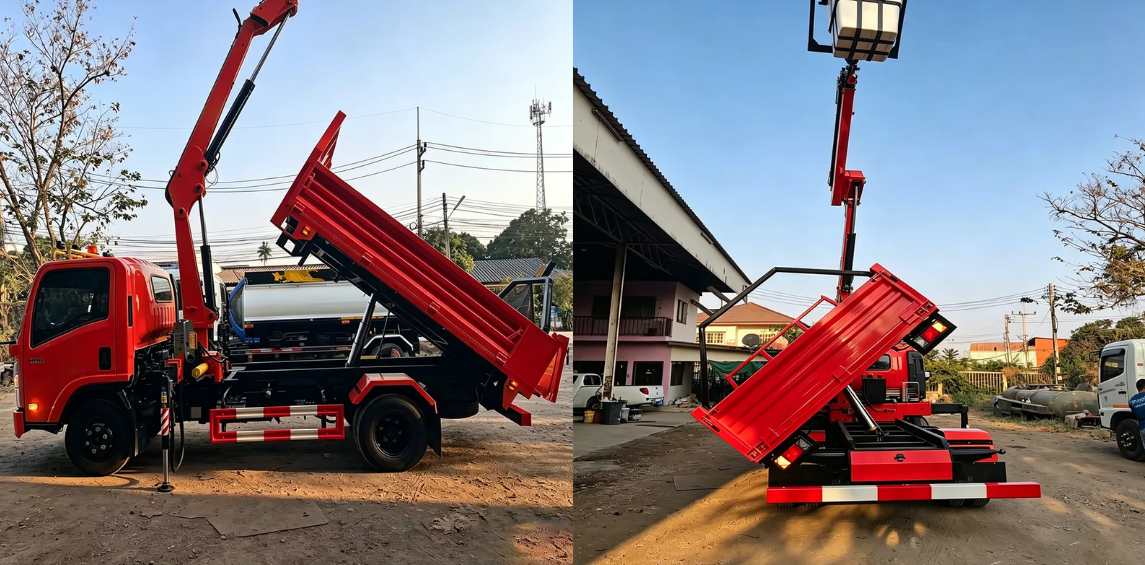

4TG-E130x1307은 1,307mm 스트로크의 4단계 언더바디 텔레스코픽 유압 실린더가 필요한 덤프 트레일러 프로젝트와 관련이 있습니다. 사용 가능한 설치 공간과 카탈로그 적용 범위가 프로젝트와 일치하는 경우 사이드 덤프 및 3방향 덤프 트레일러 레이아웃을 고려할 수 있습니다.
카탈로그에는 15~25톤의 덤프 용량 범위가 나와 있습니다. 이를 범용 페이로드 승인이 아닌 카탈로그 적용 참조로 취급하십시오. 트레일러 본체, 힌지 구조, 섀시 강도, 하중 분산 및 유압 시스템을 함께 평가해야 합니다.
4TG-E130x1307 OEM 또는 교체 문의는 다음을 보내주십시오.
이 정보는 장착 또는 유압 시스템의 재설계와 직접 실린더 교체를 구분하는 데 도움이 됩니다.
4TG-E130x1307은 트레일러 제작자에게 1,307mm 스트로크, 58kg 질량, 180bar 최대 작동 압력, 13.7L 작업량 및 15~25톤 카탈로그 티핑 범위를 갖춘 정의된 4단계 언더바디 실린더 옵션을 제공합니다.
주문하기 전에 장비 검토를 위해 트레일러 도면, 장착 측정 및 유압 데이터를 HCIC에 보냅니다.
