야금, 건설, 항만 물류, 광업과 같은 산업에서 유압 실린더는 고강도 작업의 중추입니다. 즉, 유압을 생산 라인을 계속 움직이는 기계적 힘으로 바꾸는 것입니다.HCIC HTH2006-10-ORB 4타이로드 유압실린더6인치 스트로크, 1 1/8인치 로드 직경, 9,425 최대 추력을 갖춘 튼튼하고 정밀하게 설계된 장치는 56개국의 고객들에게 입증되었습니다. 그것은 단순한 실린더가 아닙니다. 가장 거친 산업 환경에서도 버틸 수 있는 일꾼입니다.
I.코어 구조: 견고한 내구성을 위한 4타이로드 설계
HCIC는 고전적인 4타이 로드 프레임을 중심으로 HTH2006-10-ORB를 제작했습니다. 이는 무거운 하중을 처리하는 가장 안정적인 방법이기 때문입니다. 우리가 선택하는 강철부터 조립 방법까지 모든 부품은 일상적인 산업 사용에 따른 높은 스트레스를 견디도록 만들어졌습니다.
1.1 4타이로드 시스템의 작동 원리
4개의 고강도 강철 타이 로드가 전면 및 후면 엔드 캡을 통과하여 사전 설정된 장력으로 실린더 배럴, 피스톤 및 엔드 캡을 단단히 고정합니다. 이는 9,425의 최대 추력을 4개 지점에 균등하게 분산시키므로 단일 지점이 너무 많은 스트레스를 받지 않습니다. 이는 저렴한 단일 부품 실린더를 괴롭히는 문제입니다. 결과는? HTH2006-10-ORB는 광산 지원이나 금속 단조에 사용되는 경우에도 표준 모델보다 30% 더 오래 지속됩니다. 또한 수리도 쉽습니다. 유지 관리를 위해 분해하는 데 필요한 고급 도구가 필요하지 않으므로 기계 가동 중지 시간이 줄어듭니다.
1.2 작업에 적합한 재료
실린더 배럴은 45# 이음매 없는 강철로 만들어졌으며 내부가 Ra0.2μm까지 매끄럽게 연마되어 피스톤이 6인치 스트로크에서 앞뒤로 움직일 때 마찰을 줄였습니다. NBR, TPU 또는 불소고무를 선택할 수 있는 SKF 씰과 결합하여 오일에 약간의 먼지가 있더라도 유압 오일 누출을 방지합니다. 피스톤 로드는 0.001인치 경질 크롬 코팅이 적용된 40Cr 합금강으로 경도 기준으로 69~71HRC에 이릅니다. 1 1/8인치 막대는 아무리 자주 사용해도 해안 항구에서 녹슬지 않으며 먼지가 많은 광산에서도 마모되지 않습니다. 내구성이 뛰어난 타이로드 실린더가 필요한 기업의 경우 이 빌드는 협상할 수 없습니다.

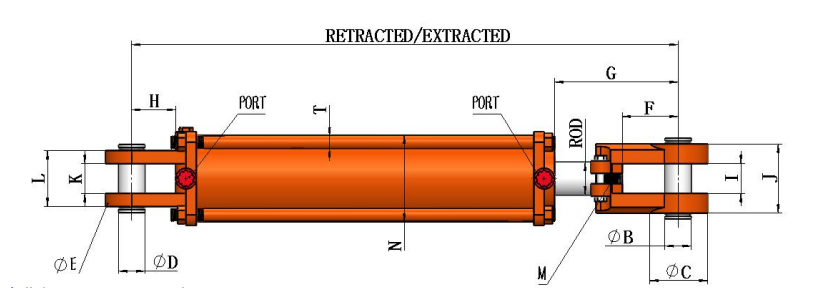

| 모델 |
구경 |
뇌졸중 |
로드 직경 |
치수 |
맥스포스 |
C
|
E
|
F
|
H
|
나,K |
J
|
L
|
M
|
N
|
T
|
| 철회됨 |
추출됨 |
| HTH2006-10-ORB |
2
|
6'' |
1 1/8” |
16 1/4인치 |
22 1/4” |
9425
|
2
|
2
|
2.125
|
2.06
|
1.125
|
2.5
|
2.375
|
1-1/8-12-UNF |
2.375
|
M10 |
II.핵심 사양: 중대형 산업 작업용으로 제작됨
HCIC는 실제 기계에 맞게 HTH2006-10-ORB의 모든 숫자를 조정했습니다. 이는 단지 큰 숫자에 관한 것이 아니라 실린더가 장비에 맞는지 확인하고 작업이 올바르게 완료되는지 확인하는 것입니다.
2.1 크기 및 스트로크: 필요한 곳에 적합
접힌 부분이 16 1/4인치이고 확장된 부분이 22 1/4인치인 이 실린더는 기계에 큰 개조가 필요 없이 굴삭기, 로더 및 포트 크레인의 좁은 공간으로 미끄러져 들어갑니다. 6인치 스트로크는 건설 기계 암 들어올리기, 철강 공장에서 금속 빌렛 밀기, 조립 라인에서 자재 이동 등 정밀한 작업에 적합합니다. 밀리미터 수준의 정확도를 달성하므로 작업이 원활하고 효율적으로 실행됩니다.
2.2 로드 강도와 추력: 필요할 때의 힘
1 1/8인치 막대는 단지 두껍기만 한 것이 아닙니다. 항구에서 20톤의 화물을, 주조소에서 고온 강철을 처리하고 광산 장비를 안정적으로 지지할 수 있는 9,425의 힘으로 밀 수 있을 만큼 강력합니다. 크롬 도금은 프레스, 크레인, 롤러에서 하루 종일 사용하더라도 구부러지거나 휘어지는 것을 방지합니다. 일관된 출력이 요구되는 중부하 작업에 이 실린더가 적합합니다.
III.작동 위치 및 귀하에 대한 당사의 약속
HCIC HTH2006-10-ORB는 한 가지 산업만을 위한 것이 아닙니다. 건설(굴착기, 로더), 농업(무거운 트랙터 및 수확기), 광업(서포트 잭), 야금(단조 프레스), 항만(화물 크레인) 등 모든 산업에 적용됩니다. 멈추지 않는 유압 액츄에이터가 필요할 때마다 이 실린더가 작동합니다.
우리는 이 사업에 26년 동안 종사해왔기 때문에 제조상의 결함에 대해 1년 보증을 제공하고 문제가 발생할 경우 무료로 수리하거나 교체해 주는 등 최선을 다하고 있습니다. 56개국에서 서비스를 제공하므로 해외에 계신 경우 72시간 이내에 부품이나 기술 지원을 받으실 수 있습니다. 오래 기다릴 필요도 없고 생산성 손실도 없습니다. 필요할 때 지원만 하면 됩니다.
귀하의 기계에 적합하고 수년간 지속되며 실제적인 지원이 제공되는 견고한 유압 실린더를 찾고 있다면 HTH2006-10-ORB가 바로 그것입니다. 유압 장치를 아는 사람들이 산업 작업을 아는 사람들을 위해 만들었습니다.
IV.Frequently Asked Questions
🔩 핵심 구조 및 성능
Q: 4타이로드 설계의 핵심 장점은 무엇입니까?
A: 4개의 고강도 강철 타이 로드는 최대 9,425의 추력을 4개 지점에 고르게 분산시켜 단일 위치에 과도한 응력이 가해지는 것을 방지합니다. 실린더의 수명이 표준 모델보다 30% 길어져 중부하 작업에 이상적입니다.
Q: 이 4타이로드 실린더는 고부하 산업용 작업을 매일 처리할 수 있습니까?
답: 그렇습니다. 전체 구조(강재 선택, 조립)는 광산 지원, 금속 단조 등 스트레스가 높은 일상 산업 용도로 설계되었으며 안정적인 내하중 성능을 제공합니다.
Q: 4타이로드 시스템은 조기 고장을 어떻게 방지합니까?
A: 사전 설정된 장력으로 실린더 배럴, 피스톤 및 엔드 캡을 단단히 조임으로써 고르지 않은 응력(저렴한 일체형 실린더의 일반적인 문제)을 방지하고 조기 고장 위험을 크게 줄입니다.
Q: HTH2006-10-ORB 실린더의 최대 추력은 얼마입니까?
A: 최대추력은 9,425로, 4타이로드 설계로 고부하 작업조건에서도 안정적으로 출력이 가능합니다.
Q: 4타이로드 디자인은 분해 및 유지관리가 쉬운가요?
답: 그렇습니다. 분해 및 유지 관리에 고급 도구가 필요하지 않아 기계 가동 중지 시간이 최소화되고 유지 관리 비용이 절감됩니다.
📊 소재 및 내구성
Q: 실린더 배럴은 어떤 재질로 만들어졌나요? 장점은 무엇입니까?
A: 45# 이음매 없는 강철로 만들어졌으며 내부 벽은 Ra0.2μm 매끄러움으로 연마되었습니다. 이는 피스톤 이동 중 마찰을 줄이고 실린더의 수명을 향상시킵니다.
Q: 어떤 씰이 사용됩니까? 오일 누출을 효과적으로 방지할 수 있나요?
A: 우리는 선택적인 NBR, TPU 또는 불소고무 재료와 함께 SKF 씰을 사용합니다. 오일에 소량의 먼지가 있어도 작동유 누출을 효과적으로 방지할 수 있습니다.
Q: 피스톤 로드는 어떤 재질인가요? 녹슬지 않고 마모에 강한가요?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
Q: HTH2006-10-ORB 실린더의 스트로크 길이는 얼마입니까?
A: 스트로크 길이는 6인치이며, 부드러운 내부 배럴 벽이 있어 스트로크 중 안정적인 피스톤 움직임을 보장합니다.
Q: 해안항이나 광산 등 열악한 환경에서도 이 실린더를 사용할 수 있나요?
답: 그렇습니다. 경질 크롬 도금 피스톤 로드와 고품질 소재를 사용하여 녹, 먼지, 마모에 강하므로 연안 항구, 광산 등 열악한 환경에 적합합니다.
Q: 내 시나리오에 적합한 씰 재료(NBR/TPU/불소고무)를 선택하는 방법은 무엇입니까?
A: 작업 환경에 따라 선택하십시오. 일반 오일 및 온도 조건에는 NBR, 높은 내마모성을 위한 TPU; 고온, 부식, 특수 오일 환경에 적합한 불소 고무입니다.
🛠️ 선택 및 맞춤화
Q: HTH2006-10-ORB 실린더는 어떤 응용 시나리오에 적합합니까?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
Q: 이 4타이로드 실린더의 스트로크 길이를 맞춤 설정할 수 있나요?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
Q: 실린더를 기존 유압 시스템에 맞게 맞춤화할 수 있습니까?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
Q: 이 실린더가 내 장비에 적합한지 확인하려면 어떤 매개변수를 제공해야 합니까?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
Q: 무게 제한이 있는 시나리오를 위해 이 4타이로드 실린더의 더 가벼운 버전이 있습니까?
A: (참고: 필요한 경우 답변 내용을 보충해주세요)
📦 주문 및 물류
Q: HTH2006-10-ORB 실린더의 MOQ는 무엇입니까?
A: 낮은 MOQ가 지원되며 시험 또는 교체가 필요한 경우 1개부터 주문을 시작할 수 있습니다.
Q: 이 실린더의 표준 및 맞춤형 버전의 리드타임은 얼마나 됩니까?
A: 표준 모델: 영업일 기준 15~45일; 맞춤형 모델: 리드타임은 맞춤형 복잡성에 따라 다르며 구체적인 일정은 도면 승인 후 확정됩니다.
Q: 이 견고한 실린더에는 어떤 배송 방법을 사용할 수 있습니까?
A: 소액 주문: DHL, FedEx, UPS 등; 대량 주문: 비용 효율성을 위해 해상 화물(FOB)을 권장합니다. 긴급 주문: 항공 배송이 가능합니다.
Q: 안전한 운송을 위해 실린더는 어떻게 포장되어 있나요?
A: 충격 방지 및 내마모성 포장재를 사용합니다. 운송 전에 실린더가 운송 중에 손상되지 않도록 자세한 포장 계획과 명확한 포장 사진을 제공합니다.
Q: 지정된 창고로 상품을 배송할 수 있나요?
답: 그렇습니다. 귀하의 요구 사항에 따라 지정된 창고(국내 및 해외 창고 포함)로 Door to Door 배송을 준비해 드릴 수 있습니다.
💰 결제 및 협력
Q: 어떤 지불 조건을 수락합니까?
A: 소액 주문: 100% T/T, 서부 동맹, PayPal, MoneyGram, L/C; 대량 주문: 보증금 30%, 선적 전 잔액 70%.
Q: 샘플 서비스를 제공합니까? 무료인가요, 아니면 유료인가요?
A: 우리는 샘플 서비스를 제공합니다. 샘플에는 소액의 취급 수수료가 부과되며 정식 대량 주문 시 수수료가 감면되거나 감면됩니다.
🛡️ 애프터서비스 및 유지관리
Q: 이 실린더의 보증 기간은 어떻게 되나요?
A: 우리는 12개월 보증을 제공합니다. 보증 기간 동안 품질에 문제가 있는 경우(사람에 의한 손상이 아닌 경우) 무상으로 수리 또는 교체 서비스를 제공해 드립니다.
Q: 4타이로드 실린더에 대한 유지보수 지침을 제공합니까?
답: 그렇습니다. 분해 단계, 씰 교체 방법, 일일 점검 사항 등 상세한 유지 관리 매뉴얼을 제공합니다. 온라인 기술 지원도 가능합니다.
Q: 예비 부품(씰, 타이로드 등)을 별도로 구매할 수 있나요?
답: 그렇습니다. 실린더의 모든 예비 부품에 대한 별도 구매를 지원합니다. 대량 주문의 경우 무료 예비 부품을 제공할 수 있습니다.
