제품 설명

FE-4TG-E169*4280은 49톤 티핑 용량 적용을 위해 HCIC 유압 티핑 카탈로그에 나열된 4단계 전면 티핑 유압 실린더입니다. 텔레스코픽 구조는 단일 스테이지 실린더가 일반적으로 요구하는 것보다 짧은 폐쇄 패키지와 긴 작업 범위를 결합합니다.

이 모델은 실린더 길이, 장착 형상 및 차량 하중을 함께 검토해야 하는 전면 팁 덤프 트럭 시스템 설계를 위해 고안되었습니다. 카탈로그는 초기 엔지니어링 논의에 필요한 메인 보어 순서, 압력, 설치 치수 및 폐쇄 길이를 제공합니다.

I. 제품 사양

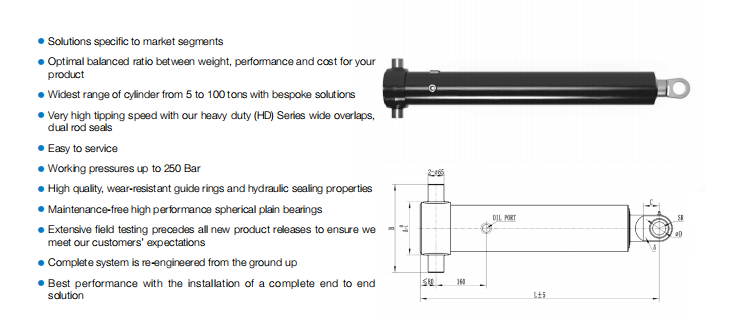

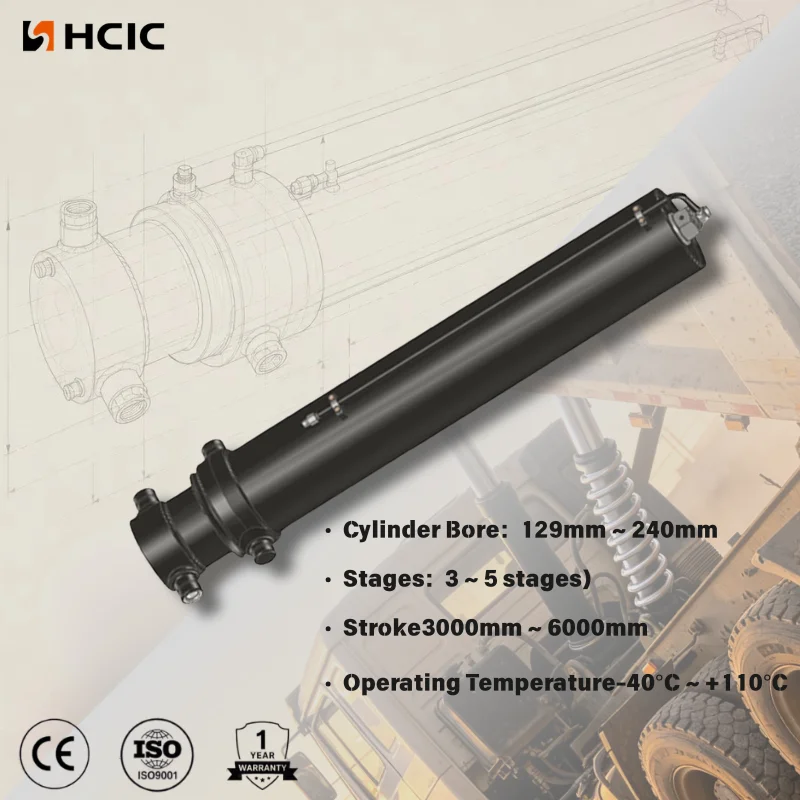

Front Tipping Hydraulic Cylinder

매개변수	카탈로그 값
모델	FE-4TG-E169*4280
팁 용량 참조	49t
작동 압력	16MPa
단계 수	4
보어 직경 순서	169 / 158 / 136 / 115mm
차원 A	245mm
차원 B	385mm
차원 C	70mm
차원 D	50mm
차원 델타	50mm
닫힌 길이 L	1,345mm

위의 값은 제공된 HCIC-2026 카탈로그의 FE/FC 전면 덤프 실린더 테이블에서 기록됩니다. 덤프 용량 참조는 카탈로그 적용 값이며 모든 트럭 구성에 대한 보증은 아닙니다.

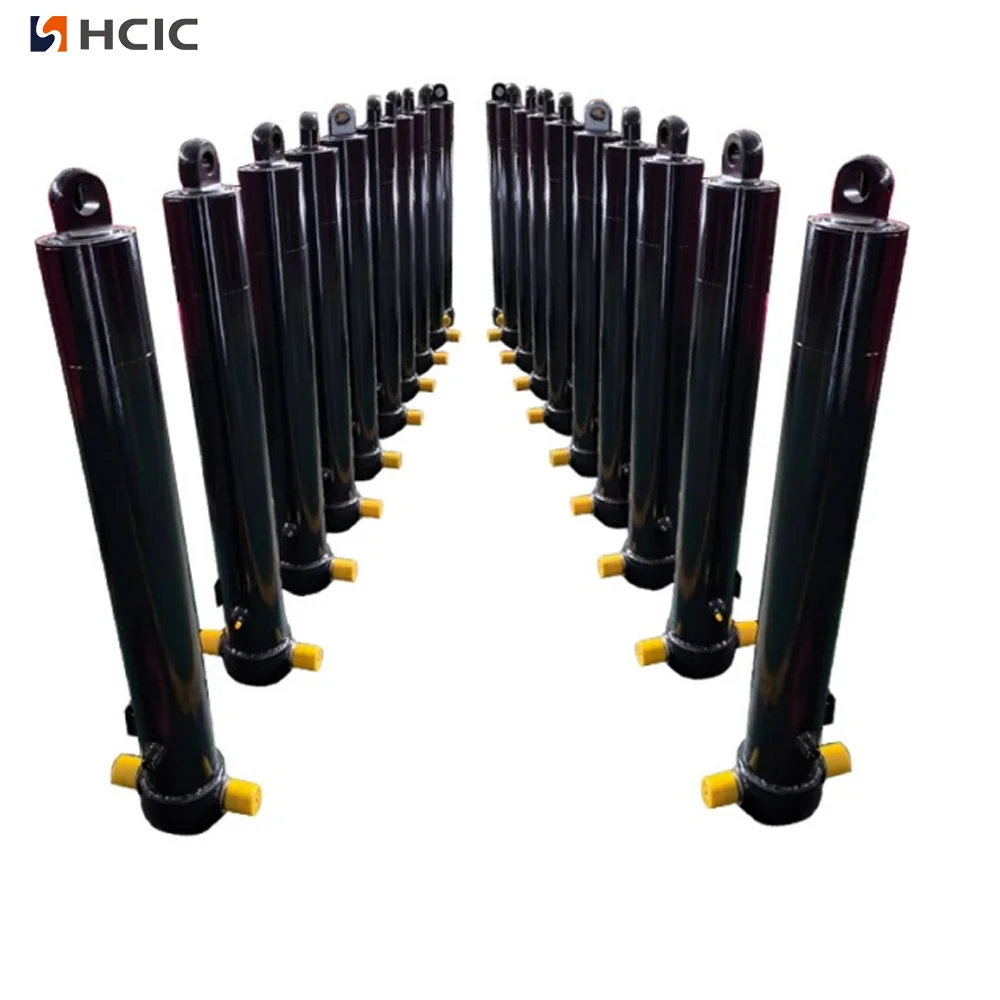

II. 4단 텔레스코픽 구조

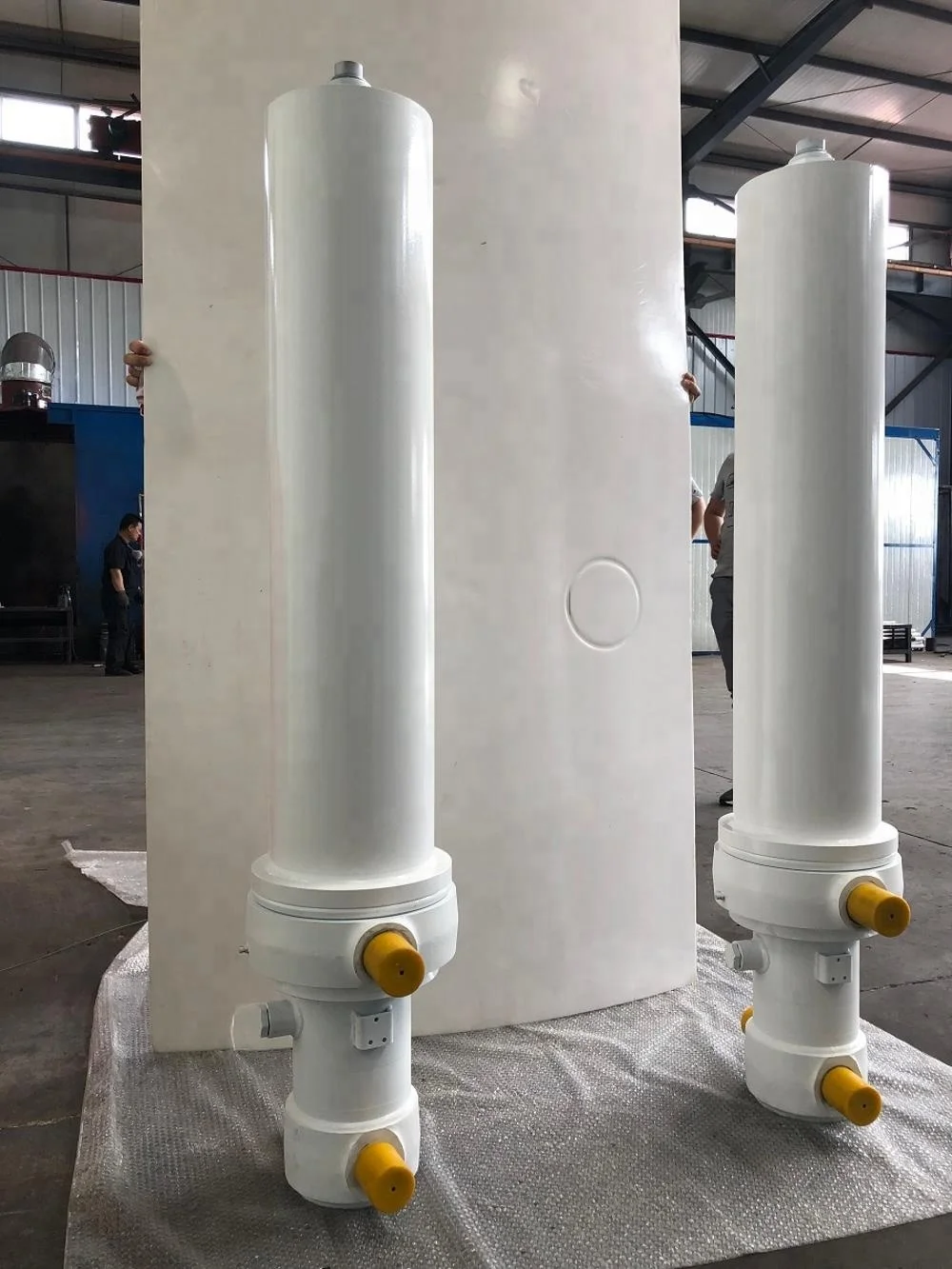

FE-4TG-E169*4280은 4개의 중첩된 스테이지를 사용합니다. 보어 시퀀스는 스테이지가 확장됨에 따라 169mm에서 115mm로 감소합니다. 이러한 배열을 통해 실린더는 닫힌 설치 길이를 1,345mm로 유지하면서 긴 리프팅 동작을 제공할 수 있습니다. Front Tipping Hydraulic Cylinders

전면 팁 사이클 동안 유압이 활성 스테이지 영역에 작용합니다. 스테이지 순서가 변경되면 사용 가능한 리프팅 힘과 이동 속도도 변경됩니다. 이러한 이유로 실린더는 최대 내경이나 공칭 트럭 용량만을 기준으로 선택해서는 안 됩니다. 본체 중량, 탑재량, 힌지 위치, 장착 지점 및 유압 회로가 모두 최종 시스템 결과에 영향을 미칩니다.

III. 설치 치수 문제

카탈로그에는 FE-4TG-E169*4280의 A, B, C, D 및 델타 치수가 나열되어 있습니다. 이러한 치수는 트럭의 전면 장착 브래킷, 피벗 배열, 프레임 여유 공간 및 차체 폐쇄 위치와 비교되어야 합니다.

1,345mm의 닫힌 길이는 실린더가 섀시와 전면 덤프 본체 사이에 설치된 경우 특히 중요합니다. 구매자는 전체 확장 경로, 리프팅 시작 시 실린더 각도 및 각 장착 지점 주변의 간격도 확인해야 합니다. 치수가 비슷한 원통이라도 핀 중심이나 브래킷 형상이 다르면 부적합할 수 있습니다.

IV. 압력 및 적용 검토

카탈로그에는 이 모델에 대한 작동 압력 16 MPa와 49톤 팁 용량 참조가 나열되어 있습니다. 이러한 수치는 펌프 설정, 밸브 보호, 유압 오일 흐름 및 트럭 구조와 함께 검토되어야 합니다. 독립형 페이로드 승인으로 취급되어서는 안 됩니다.

FE-4TG-E169*4280을 선택하기 전에 구매자는 49톤 기준이 실제 차량 및 덤프 바디와 일치하는지 확인해야 합니다. 전체 시스템에는 호환 가능한 브래킷, 핀, 유압 라인 및 의도한 하중과 움직임에 맞게 설계된 제어 회로가 필요합니다.

V. 검사 및 교체 정보

교체 문의를 원하시면 원래의 실린더 식별 정보, 장착 지점 사진, 폐쇄 및 확장 측정, 핀 치수, 오일 포트 정보 및 트럭 적용 세부 사항을 보내주십시오. 기존 장치가 손상된 경우 로드, 스테이지 연결부 및 장착 고리 사진을 보면 실린더 문제와 브래킷 또는 정렬 문제를 구분하는 데 도움이 됩니다.

다음 정보는 OEM 견적에 유용합니다.

트럭 제조사, 모델 및 의도된 적재 범위
전면 팁 본체 치수
닫힌 설치 길이 및 사용 가능한 여유 공간
장착 핀 직경 및 중심 위치
유압 및 펌프 흐름
호스 및 포트 배열
필요수량 및 교체상태

6. 결론

FE-4TG-E169*4280은 169/158/136/115mm 보어 시퀀스, 16MPa 카탈로그 압력 및 1,345mm 폐쇄 길이를 갖춘 특정 4단계 전면 팁 유압 실린더입니다. 그 적합성은 모델 번호에만 의존하는 것이 아니라 전체 덤프 트럭 시스템에 달려 있습니다. 프로젝트별 검토를 위해 장착 도면과 유압 데이터를 HCIC에 보냅니다.
