제품 설명

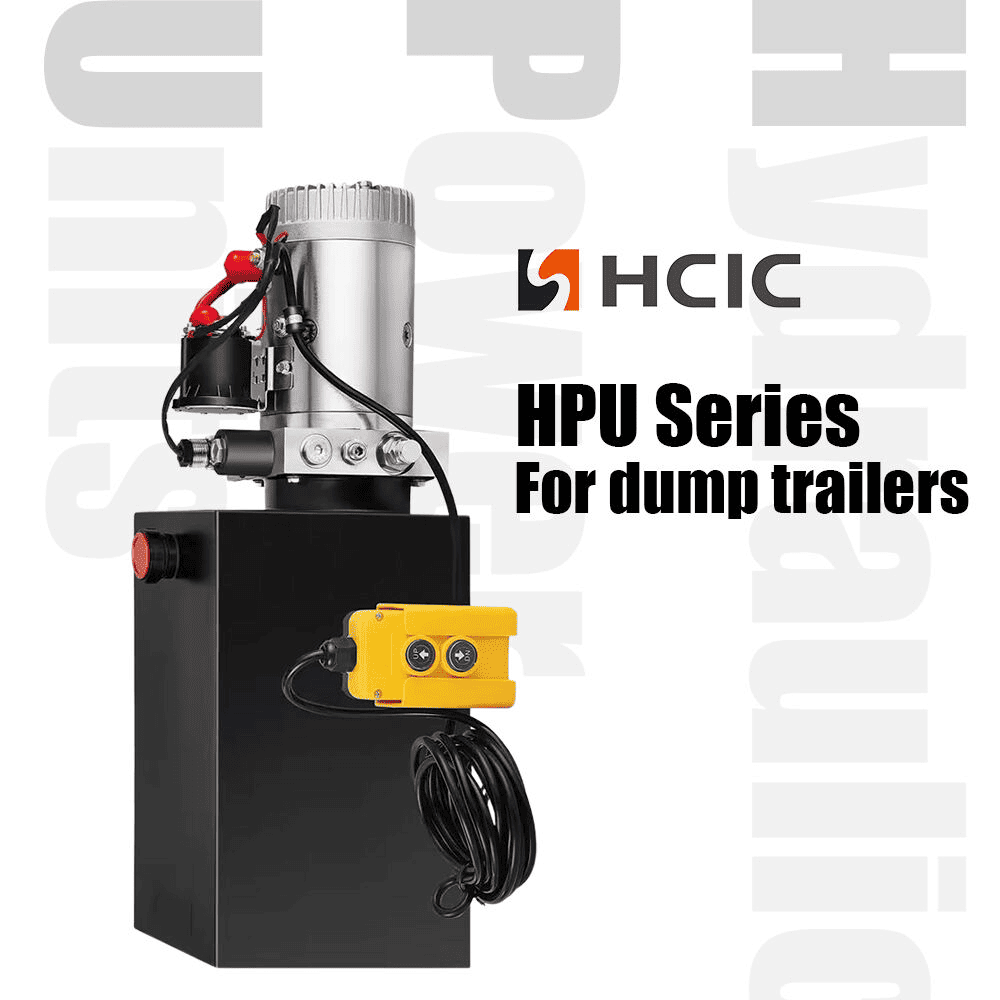

덤프 트레일러용 HCPGD 복동식 유압 동력 장치. 카탈로그에는 1.2GPM 유량, 6갤런 탱크, 3,000PSI 압력 등급 및 SAE #6 포트가 명시되어 있습니다. 솔레노이드 작동식 4방향, 3위치 밸브 배열은 양방향으로 동력 이동이 필요한 유압 회로용으로 설계되었습니다.

트레일러 제작사 또는 차량 유지 관리 팀의 경우 중요한 점은 단순히 모터 및 저장소 크기가 아닙니다. HPU는 실린더, 사용 가능한 전기 공급 장치, 유압 오일, 호스 레이아웃 및 필요한 움직임과 일치해야 합니다. 이 문서에서는 HCPGD 사양이 무엇을 의미하는지, 주문 전 확인해야 할 정보는 무엇인지 설명합니다.

power unit

I. HCPGD 유압 동력 장치의 역할

유압 동력 장치는 전력을 유압 흐름과 압력으로 변환합니다. 펌프는 복동 실린더의 선택된 쪽으로 오일을 보냅니다. 밸브의 위치가 변경되면 회로가 오일 흐름을 역전시켜 실린더가 유압력으로 확장 및 수축될 수 있도록 합니다.

따라서 HCPGD 복동식 유압 동력 장치는 전동식 확장 기능과 전동식 후퇴 기능이 필요한 덤프 트레일러 설계에 적합합니다. 정확한 동작은 여전히 실린더 볼륨, 부하, 릴리프 설정, 호스 크기 및 제어 회로에 따라 달라집니다. HPU는 분리된 구성 요소가 아닌 전체 유압 시스템의 일부로 선택해야 합니다.

II. HCPGD 카탈로그 사양

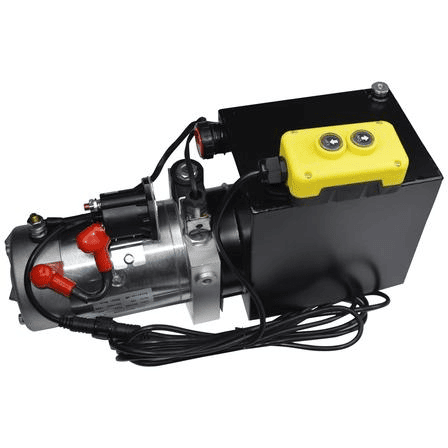

hydraulic power unit

목	카탈로그 사양
모델	HCPGD
제품 유형	복동식 유압 동력 장치
카탈로그에 나열된 애플리케이션	덤프 트레일러
유량	1.2GPM
접속구경	SAE #6
탱크 크기	6갤런
압력	3,000PSI
밸브	솔레노이드 작동; 4방향, 3위치

이는 HCIC-2026 카탈로그에 게시된 HCPGD 값입니다. 카탈로그는 이 모델에 대한 완전한 모터 전류, 배터리 용량, 듀티 사이클, 릴리프 밸브 설정 또는 컨트롤러 배선 다이어그램을 제공하지 않습니다. 이러한 세부 사항은 생산 승인 전에 프로젝트 요구 사항과 비교하여 확인되어야 합니다.

III. 밸브 및 회로 논리

4방향, 3위치 밸브는 동력 장치에 복동식 유압 액추에이터를 위한 방향 제어 구조를 제공합니다. 한 작업 포트는 오일을 실린더로 확장하도록 지시하고 다른 포트는 오일을 탱크로 반환할 수 있습니다. 반대 명령에서는 흐름 경로가 반전됩니다.

중앙 위치는 최종 회로 및 밸브 사양으로 확인해야 하는 설계 세부 사항입니다. 이는 전기 명령이 해제될 때 액추에이터가 작동하는 방식에 영향을 미칩니다. 트레일러 제조업체는 유압 회로도, 부하 제어 요구 사항 및 안전한 하강 방법을 검토하지 않고 중앙 상태를 가정해서는 안 됩니다.

SAE #6 포트 연결도 선택한 호스, 어댑터 및 피팅 표준에 따라 확인해야 합니다. 작은 연결 누출로 인해 공기가 유입되고 오일이 손실되며 트레일러 움직임이 일관되지 않을 수 있으므로 올바른 나사산 식별 및 밀봉 실습이 중요합니다.

IV. 6갤런 탱크가 중요한 이유

HCPGD에는 6갤런 탱크가 포함되어 있습니다. 저장소 용량은 오일을 회수할 수 있는 장소를 제공하고 시스템이 실린더에 필요한 오일 용량을 관리하는 데 도움이 됩니다. 필요한 탱크 크기는 실린더 보어만으로 결정되지 않습니다. 또한 실린더 스트로크, 로드 용량, 회로 배치, 호스 용량, 오일 레벨, 사용 가능한 설치 공간 및 작동 주기에 따라 달라집니다.

탱크는 흡입 라인, 복귀 경로 및 서비스 접근이 실용적으로 유지되도록 단단히 장착하고 위치를 지정해야 합니다. 주문하기 전에 설치자는 HCIC를 통해 실제 저장소 치수, 장착 방향, 필러 및 브리더 배열, 사용 가능한 오일 레벨을 확인해야 합니다.

V. 유량, 압력 및 실제 작동 속도

카탈로그에는 HCPGD의 경우 1.2GPM, 압력 사양의 경우 3,000PSI가 나와 있습니다. 이 값은 보장된 트레일러 리프팅 시간이나 리프팅 용량으로 직접 변환되어서는 안 됩니다. 실제 속도는 실린더 용량과 부하에 따라 다릅니다. 실제 작동 압력은 필요한 힘, 기계적 기하학적 구조, 마찰, 제한 및 릴리프 보호에 따라 달라집니다.

간단한 첫 번째 점검은 필요한 실린더 부피와 사용 가능한 유량을 비교하는 것입니다. 실린더가 클수록 동일한 스트로크를 완료하는 데 더 많은 오일이 필요하므로 일반적으로 동일한 유량에서 이동하는 데 더 오랜 시간이 걸립니다. 시스템 설계자는 복동 실린더 로드 측의 복귀 흐름, 호스 길이, 온도에 따른 유압 오일 점도도 고려해야 합니다.

3,000 PSI 카탈로그 값은 실린더, 호스, 피팅 및 제어 구성 요소에 대해 확인해야 하는 시스템 설계 한계입니다. 모든 트레일러가 해당 압력에서 지속적으로 작동할 것이라는 약속으로 취급되어서는 안 됩니다.

6. 덤프 트레일러 설치 지점

HCPGD 복동식 유압 동력 장치를 장착하기 전에 다음 사항을 확인하십시오.

1. 실린더 호환성:연결된 액추에이터가 복동식인지, 두 포트가 모두 올바르게 식별되는지 확인하십시오.

2. 전기 공급:전압, 전류 수요, 퓨즈 보호, 케이블 크기 및 제어 스위치 호환성을 확인하십시오.

3. 유압 연결:SAE #6 포트를 올바른 호스 및 어댑터와 일치시키십시오. 흡입 및 복귀 경로를 깨끗하게 유지하십시오.

4. 저수지 위치:충전, 검사, 청소 및 향후 서비스를 위해 충분한 공간을 남겨두십시오.

5. 압력 보호:전체 회로에 대한 릴리프 밸브 배열과 안전 압력을 확인하십시오.

6. 부하 제어:전력이 차단될 경우 덤프 본체가 어떻게 유지되고 하강되는지 검토하십시오.

7. 공기 제거:승인된 오일을 채우고 시스템 설계에 따라 회로를 블리딩하고 몇 번의 제어 주기 후에 저장소 레벨을 확인하십시오.

HCIC는 최종 구성이 승인되기 전에 트레일러 레이아웃, 실린더 데이터, 필요한 공급 전압 및 유압 회로도를 받아야 합니다.

Ⅶ. 일반적인 선택 실수

PSI만으로 선택

압력은 전체 시스템 성능을 결정하지 않습니다. 실린더 힘, 기계적 지렛대 및 흐름 요구 사항을 함께 고려해야 합니다.

흐름을 리프팅 용량으로 취급

1.2 GPM 값은 트레일러가 들어올릴 수 있는 질량과 직접적으로 관련이 있는 것이 아니라 오일 흐름과 관련이 있습니다. 부하 용량은 실린더와 트레일러 구조, 유압 회로에 따라 달라집니다.

반환 측 무시

복동식 시스템은 액추에이터 양쪽에 올바른 라우팅이 필요합니다. 잘못된 호스 식별로 인해 실린더가 잘못된 방향으로 움직이거나 의도한 대로 복귀하지 못할 수 있습니다.

밸브 센터 기능을 정의하지 않은 상태로 둡니다.

4방향, 3위치 밸브는 필수 중립 동작 및 안전한 하강 장치와 일치해야 합니다.

Ⅷ. OEM 및 교체 문의사항 안내

HCPGD 복동식 유압 동력 장치 견적의 경우 다음을 제공하십시오.

예고편 유형 및 용도

실린더 보어, 로드 직경 및 스트로크
필수 확장 및 축소 동작
전기 전압 및 사용 가능한 전류
지정된 경우 목표 주기 시간
유압유 종류 또는 기존 시스템 오일
호스 및 피팅 표준
설치공간 및 설치방향
제어방법 및 원격제어 요구사항
필요수량 및 배송지

이 정보를 통해 하나의 숫자만으로 견적을 제시하는 대신 전체 트레일러 시스템에 대해 HPU 구성을 확인할 수 있습니다.

Ⅸ. 자주 묻는 질문

HCPGD는 단동형인가요, 복동형인가요?

HCIC-2026 카탈로그에는 HCPGD가 복동식 유압 동력 장치로 나열되어 있습니다.

HCPGD에는 어떤 유량이 기재되어 있습니까?

카탈로그에는 1.2GPM의 유속이 나와 있습니다.

HCPGD는 어떤 탱크 크기를 사용합니까?

카탈로그에는 6갤런 탱크가 나와 있습니다.

어떤 포트 크기가 지정됩니까?

카탈로그에는 SAE #6 포트 크기가 나열되어 있습니다.

카탈로그는 모든 전기 세부 사항을 확인합니까?

아니요. 모델 표에는 완전한 모터 전류, 배선 다이어그램 또는 듀티 사이클 사양이 제공되지 않습니다. 의도한 트레일러에 대해 이러한 사항을 확인해야 합니다.

X. HCPGD 구성 검토 요청

HCPGD 복동식 유압 동력 장치는 카탈로그에 나열된 유량, 탱크, 압력 및 밸브 데이터를 갖춘 정의된 덤프 트레일러 HPU 옵션입니다. 신뢰할 수 있는 견적을 받으려면 실린더 사양, 전기 공급, 유압 회로도 및 설치 제약 사항을 HCIC에 보내십시오.

그런 다음 HCIC는 HCPGD 구성이 전체 애플리케이션과 일치하는지 검토하고 생산 전에 확인이 필요한 프로젝트별 세부 정보를 식별할 수 있습니다.

XI .HCIC 소개

Jinan Huachen Industrial Co., Ltd.는 1998년에 설립되었습니다. HCIC-2026 카탈로그에는 회사가 운송 장비, 건설 기계 및 기타 산업 응용 분야를 포함한 산업용 유압 실린더 및 동력 장치에 중점을 둔 유압 제품 제조업체로 설명되어 있습니다.
