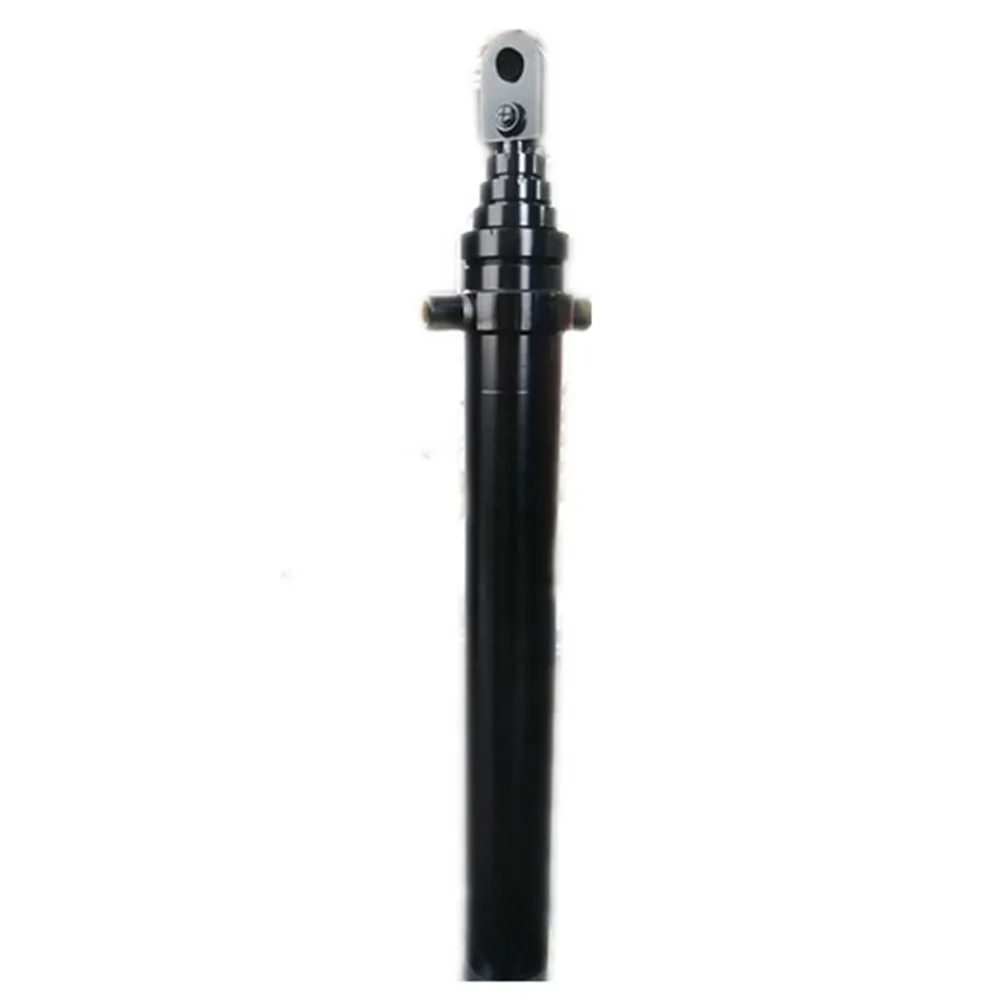

실린더 유형 단일 연기 망원경 뇌졸중 263.25 폐쇄 70.88 로드 핀 2 로드 너비 2 베이스 핀 2 LMSD 8 단계 5 뇌졸중 263 연장 715
단계 수 5
가장 큰 이동 단계 직경 8 인치
뇌졸중 길이 (a) 263.63 in (6696 mm)
폐쇄 길이 (b) 70.88 in (1800 mm)
연장 길이 (c) 334.5 인치 (8496 mm)
로드 마운트 너비 (D) 2 인치 (51mm)
로드 마운트 핀 홀 (E) 2.06 인치 (52mm)
베이스 마운트 너비 (G) 9.5 인치 (241 mm)
베이스 마운트 핀 홀 (J) 2.13 인치 (54mm)
포트 (L) 1 "NPTF
기름 갤런 (개폐) 5.6
오일 갤런 (연장) 33.9
