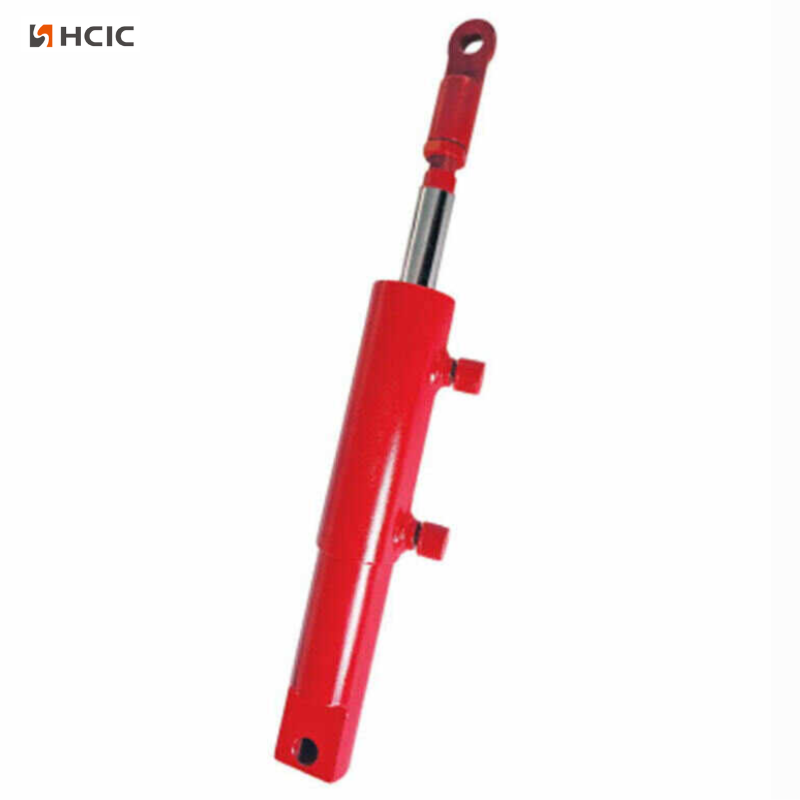

수확기용 유압 실린더

1. 제품 정의 및 적용 시나리오

1.1 제품 정의

우리는 콤바인 수확기, 옥수수 수확기, 쌀 수확기를 포함한 모든 종류의 수확 기계용 전용 유압 실린더를 만듭니다. 이러한 구성 요소는 유압 동력을 직선 운동으로 변환하고 농장의 가혹한 작업 조건에 대처할 수 있을 만큼 견고하게 만들어졌습니다. 이는 유압을 선형 기계적 힘으로 변환하여 수확기의 중요한 움직이는 부품을 구동합니다.

일반 산업용 실린더와 달리 농지에서 높은 진동, 심한 먼지, 진흙, 넓은 온도 변화 및 장시간 연속 작동을 위해 설계되었습니다. 핵심 특성: 안정적인 저속 이동, 강력한 충격 저항, 안정적인 밀봉 및 긴 피로 수명.

1.2 응용 시나리오

이 수확기용 유압 실린더는 북미, 유럽, 호주 및 동남아시아의 대규모 상업 농장을 위한 주류 수확기 모델과 완벽하게 일치하며 지역의 대규모 기계 수확 작업에 적합합니다.

일반적인 위치:

• 헤더 리프팅 실린더:미국, 캐나다, 호주의 광대한 평지 농장의 곡물 수확에 적용됩니다. 고르지 않은 들판과 다양한 작물 성장 높이에 맞게 절단 높이를 유연하게 조정하여 대규모 연속 수확 중 곡물 손실을 줄입니다.
• 릴 조정 실린더:유럽의 밀 및 보리 수확 시나리오에 적합하며 작물 공급 각도를 최적화하여 해외 고수익 농지에서 밀집된 작물 재배로 인한 공급 막힘을 해결합니다.
• 곡물 탱크 하역 실린더:미국 옥수수 및 대두 농장에서 사용되는 대용량 수확기용으로 설계되어 빈번한 고속 하역 작업을 지원하여 넓은 면적 농지의 전반적인 수확 효율성을 향상시킵니다.
• 탈곡 간격 조정 실린더:유럽 ​​혼합 재배 지역의 다양한 작물 수확에 적응하고 밀, 쌀, 옥수수 및 대두의 탈곡 간격을 조정하여 현지 다작 윤작 수확 요구 사항을 충족합니다.
• 섀시 레벨링 실린더:남부 유럽 및 동남아시아의 구릉지 농경지에서 널리 사용되며, 경사진 들판에서 수확기를 안정적으로 유지하고 복잡한 해외 지형에서 정상적인 작동을 보장합니다.

2. 기술 사양 매개변수

2.1 매개변수 표

3. 재료 및 제조공정

3.1 주요재료

• 실린더 배럴: 27SiMn 또는 45# 이음매 없는 강철 파이프(GB/T 8713-2018). 높은 인장 강도, 우수한 용접성, 최대 40 MPa의 내압성.
• 피스톤 로드: 45Cr / 40Cr 중탄소 합금강.
• o인성과 내충격성을 위한 담금질 + 템퍼링(HRC 28-34).
• o표면 경질 크롬 도금(25~30μm), HV ≥800, 녹 방지, 마모 방지, 진흙 방지.
• 피스톤 및 가이드 부싱: 주철 + 연성철, 내마모성, 씰과 잘 맞습니다.
• 씰 세트: 수입 복합 씰: FKM 메인 씰 + HNBR 더스트 씰 + PTFE 웨어 링. 고온, 진흙탕 및 빈번한 왕복 운동에 저항합니다.

3.2 주요 프로세스

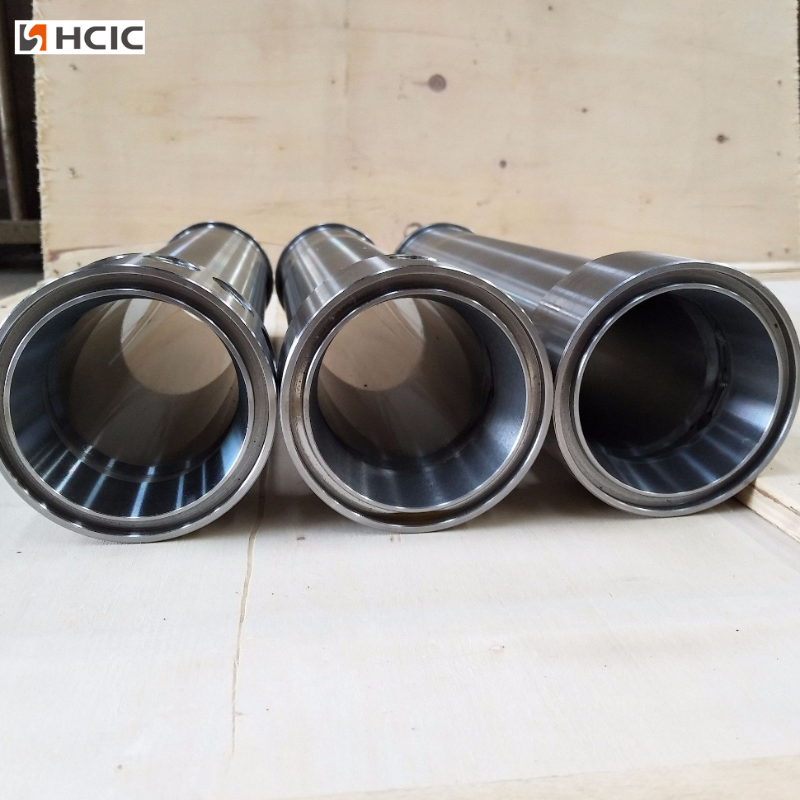

1. 배럴 내부 호닝 :Ra ≤0.4 μm의 정밀 호닝, 경면, 낮은 마찰, 오일 누출 없음, 긴 씰 수명.

2.로드 연삭 및 경질 크롬 도금:CNC 연삭은 0.1mm/m 이하의 직진도를 보장합니다. 균일한 두께와 접착력을 위한 자동 크롬 도금 라인입니다.

3.용접:엔드 캡 및 U자형 갈고리의 완전 침투 CO2 용접; 중요한 용접에 대한 비파괴 테스트(UT/MT).

4. 조립 및 테스트:

• 먼지가 들어가는 것을 방지하기 위한 클린룸 조립
• 100% 압력 테스트: 31.5MPa로 3~5분 동안 압력을 유지하고 누출이 없으며 영구 변형이 없습니다.

5. 표면 처리:쇼트 블라스팅 + 2액형 부식 방지 페인트, 염수 분무 저항 ≥500시간, 장기간 야외 농장 사용에 적합합니다.

4. 산업 적용 사례

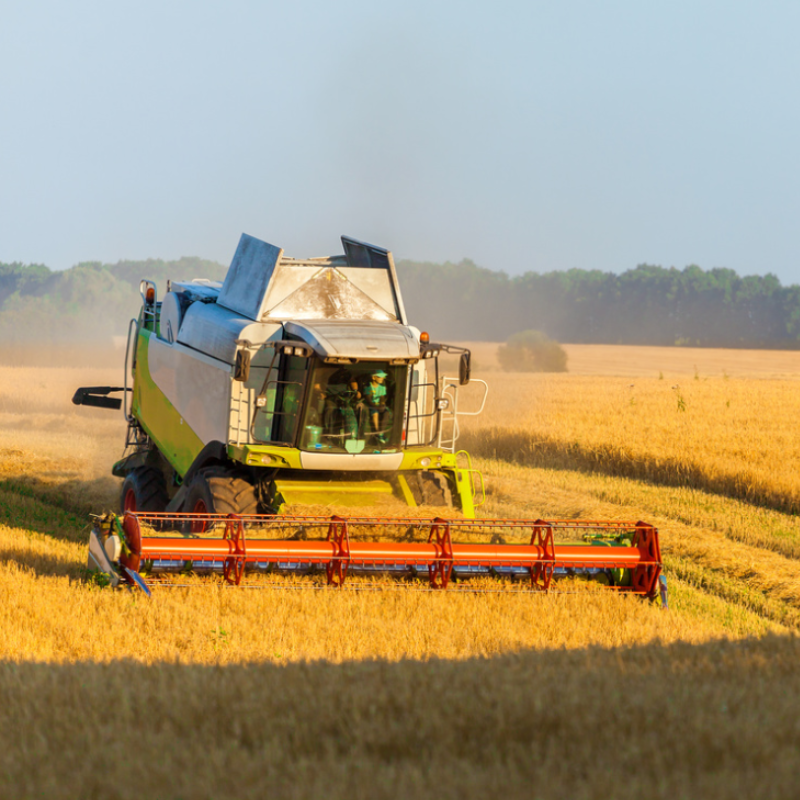

사례 1 – 밀/쌀 결합 수확기

• 실린더: 헤더 리프트용 복동식 50/25-250mm; 곡물 탱크 하역용 63/32-400 mm.
• 근무 조건: 수확기 동안 하루 12~14시간 연속 운영; 주변 온도 35~40 ℃, 먼지가 많음, 가끔 흙탕물.
• 성능: 안정적인 리프팅, 붙어 있지 않음; 1,000시간 동안 누출율 <0.5%; 수확량 손실을 2% 이하로 효과적으로 줄입니다.

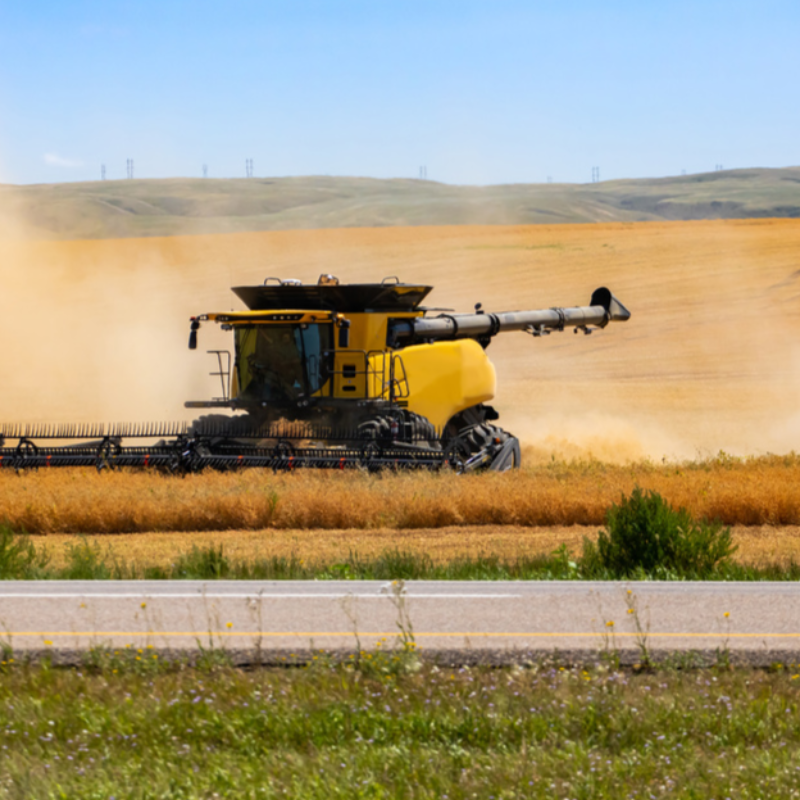

사례 2 - 옥수수 수확기

• 실린더: 헤더 리프팅용 63/32-320mm; 이어 언로딩 메커니즘의 경우 50/25-200mm.
• 작업 조건: 잦은 충격, 높은 진동, 먼지가 많은 옥수수 줄기 잔해, 이른 봄에 -15 ℃까지 온도.
• 성능: 정격 압력의 2~3배 충격 하중을 견딥니다. 낮은 시작 성능이 좋음; 정상적인 유지보수 시 서비스 수명은 3,500~4,500시간에 이릅니다.

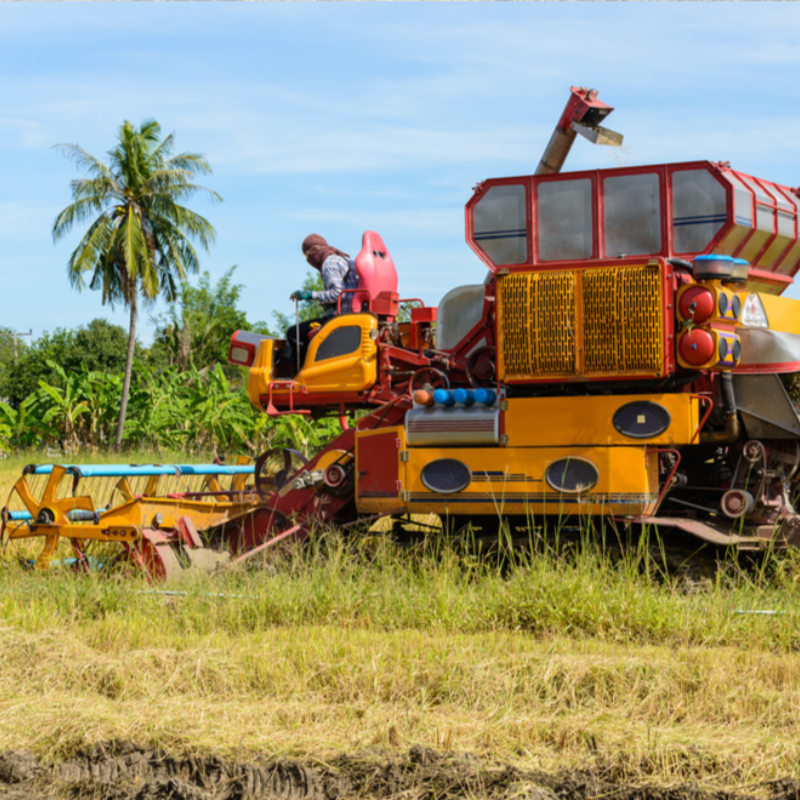

사례 3 – 작은 언덕 수확기

• 실린더: 본체 레벨링 및 헤더 제어를 위한 40/20-150mm 소형 복동 실린더.
• 작업 조건: 좁은 들판, 빈번한 회전, 진흙길, 연중 높은 습도.
• 성능: 컴팩트한 크기, 유연한 동작; 습하고 진흙이 많은 환경에서 우수한 밀봉력; 현장 유지보수가 용이합니다.

5. FAQ

(1) 질문: 이 유압 실린더는 모든 브랜드의 수확기에 적합합니까?

A: 표준 모델은 대부분의 주류 수확기에 적합합니다. 특수 장비에 대한 맞춤형 크기 및 설치 치수도 지원합니다.

(2)질문: 정상적인 사용 시 서비스 수명은 얼마나 되나요?

A: 표준 근무 조건 하에서 정상적인 서비스 수명은 2000시간 이상에 달할 수 있습니다. 정기적인 오일 교체 및 청소로 서비스 수명을 더욱 연장할 수 있습니다.

(3)Q: 사용 중 오일 누출이 발생하면 어떻게 해야 합니까?

A: 오일 누출은 주로 씰링 링의 노후화 또는 손상으로 인해 발생합니다. 일치하는 밀봉 키트를 교체하기만 하면 전체 실린더를 변경할 필요가 없습니다.

(4)Q: 저온 겨울에도 정상적으로 작동할 수 있습니까?

답: 그렇습니다. 이 제품은 -20℃ 내에서 저온 저항 테스트를 거쳤습니다. 더 나은 성능을 위해 추운 지역에서는 저온 유압 오일을 사용하는 것이 좋습니다.
