덤프 트레일러 프로젝트를 시작하기 전에 모델 520 파워 호이스트의 카탈로그 치수를 검토하고 프레임 공간, 장착 형상 및 서비스 여유 공간을 확인하십시오.

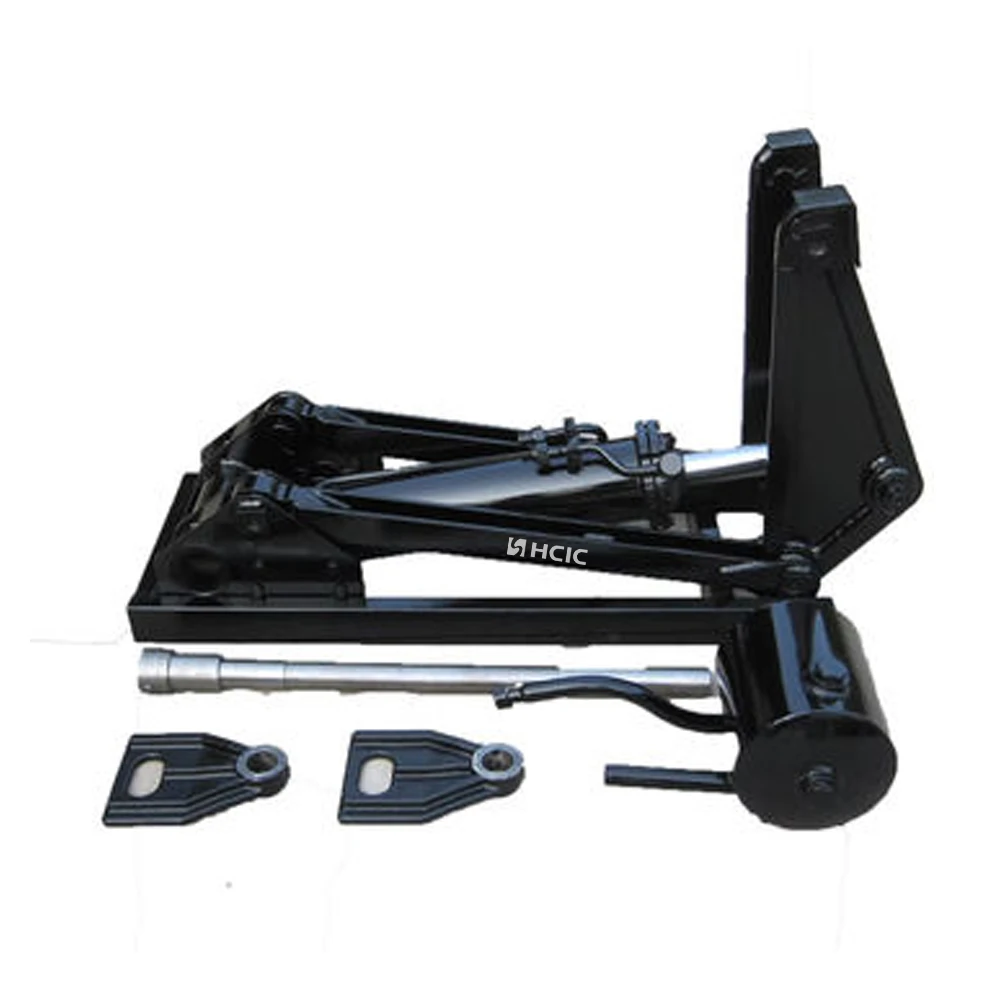

모델 520 파워 호이스트는 제공된 American Power Hoists 카탈로그에 나열된 소형 리프팅 구성 요소입니다. 덤프 트레일러 제작자 또는 교체 구매자의 경우 첫 번째 질문은 단순히 호이스트를 들어 올릴 수 있는지 여부가 아닙니다. 호이스트가 사용 가능한 프레임 공간, 피벗 배열 및 이동 경로에 맞는지 여부입니다.

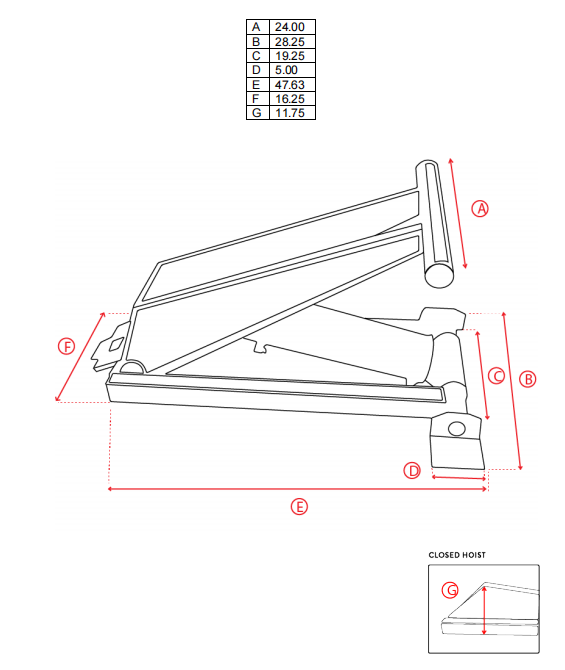

모델 520 페이지는 A부터 G까지 7가지 치수 참조를 제공합니다. 이러한 치수는 트레일러 구조, 유압 회로 및 장착 세부 사항이 마무리되기 전에 설치 범위를 확인하기 위한 엔지니어링 시작점을 제공합니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 520 |
| 제품 카테고리 | 파워 호이스트 |
| 차원 A | 24.00인치 |
| 차원 B | 28.25인치 |
| 차원 C | 19.25인치 |
| 차원 D | 5.00인치 |
| 차원 E | 47.63인치 |
| 치수 F | 16.25인치 |
| 차원 G | 11.75인치 |
이 값은 모델 520 카탈로그 페이지에 기록되어 있습니다. 원본 도면과 고객의 실제 트레일러 치수는 생산 승인 전에 확인되어야 합니다.

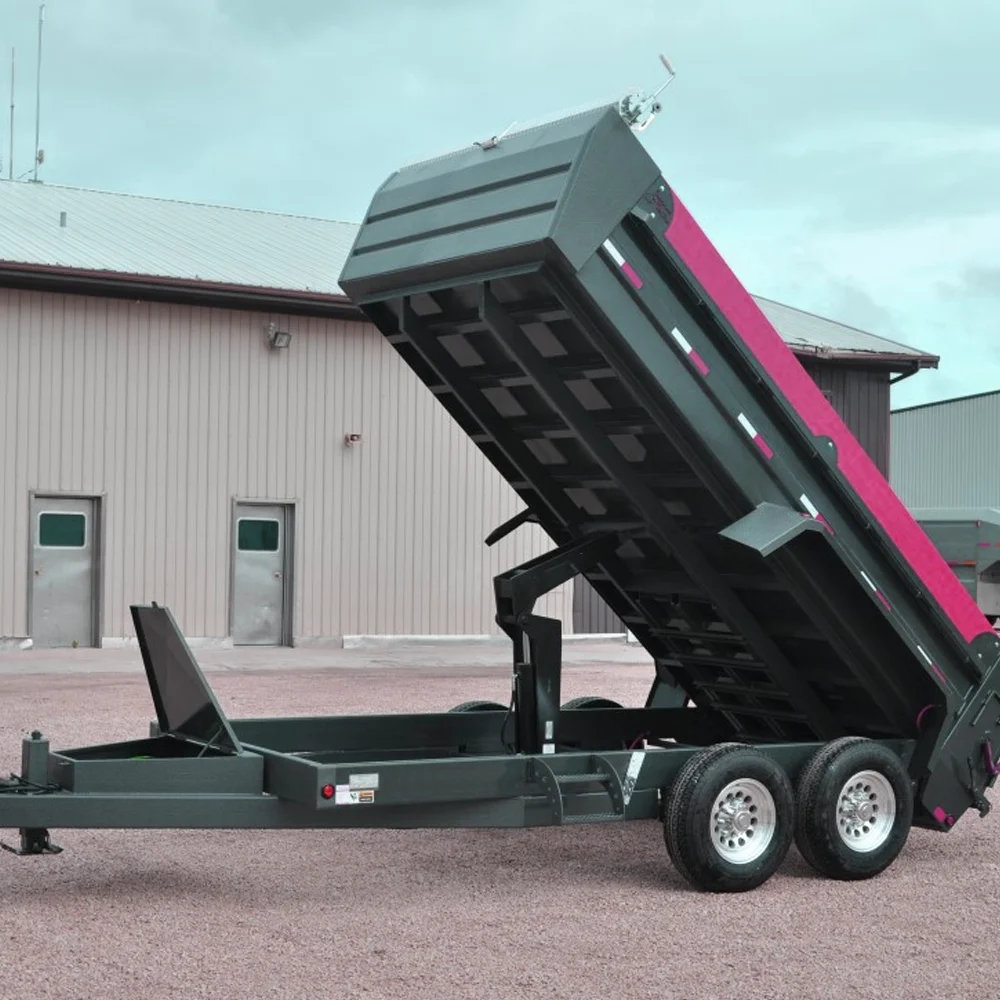

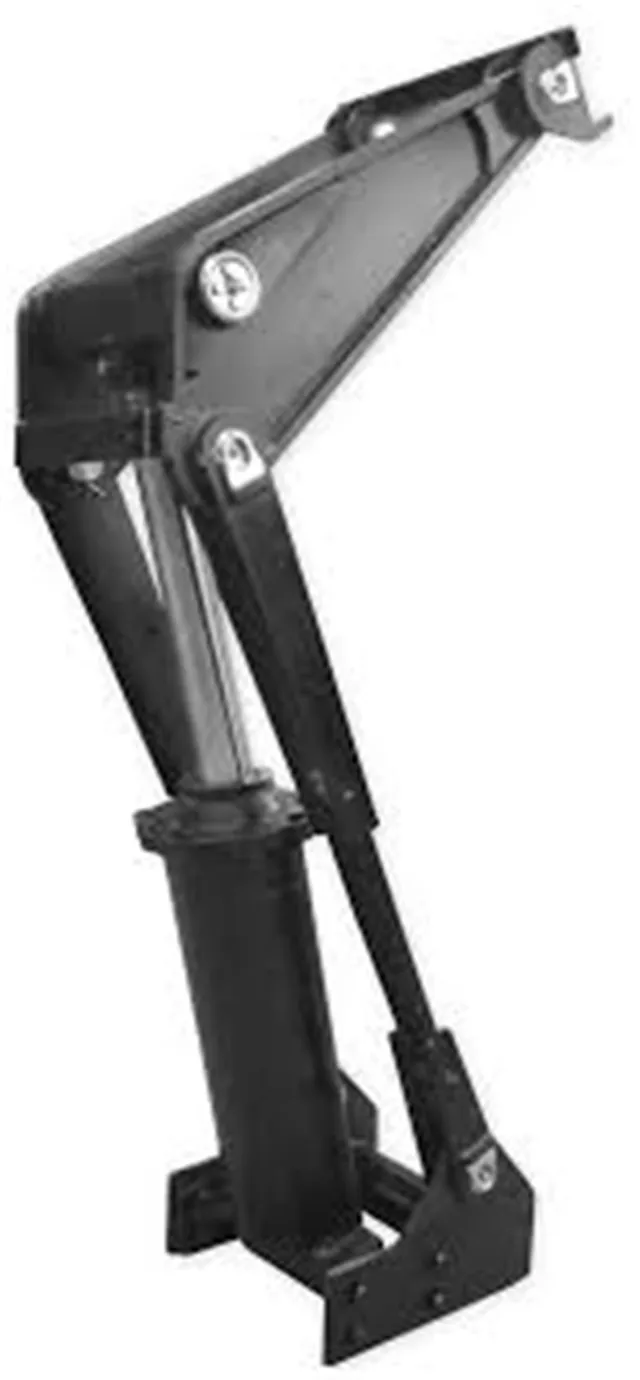

덤프 트레일러 리프팅 시스템은 각도 변화를 통해 움직입니다. 몸체를 닫았을 때 사용 가능한 공간은 리프팅 시 사용 가능한 공간과 반드시 동일하지는 않습니다. 호이스트는 프레임 내에 있어야 하고 지지 구조에 올바르게 연결되어야 하며 사이클 내내 움직이는 몸체에서 떨어져 있어야 합니다.

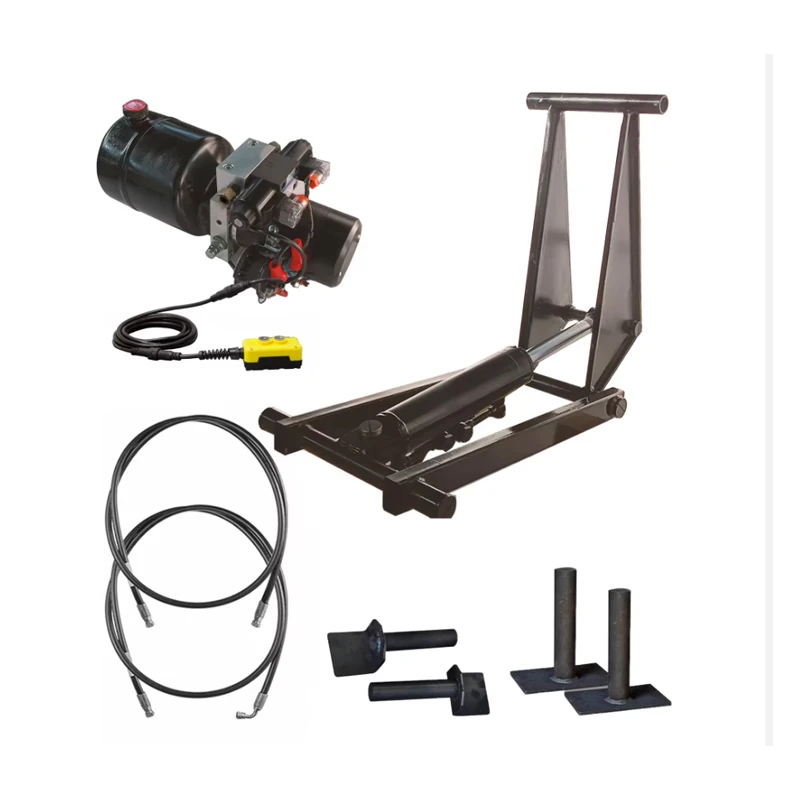

이러한 이유로 모델 520 파워 호이스트는 분리된 구성 요소가 아닌 전체 리프팅 장치의 일부로 검토되어야 합니다. 트레일러 본체, 후면 힌지, 전면 장착 구조 및 유압 연결이 모두 최종 장착에 영향을 미칩니다.

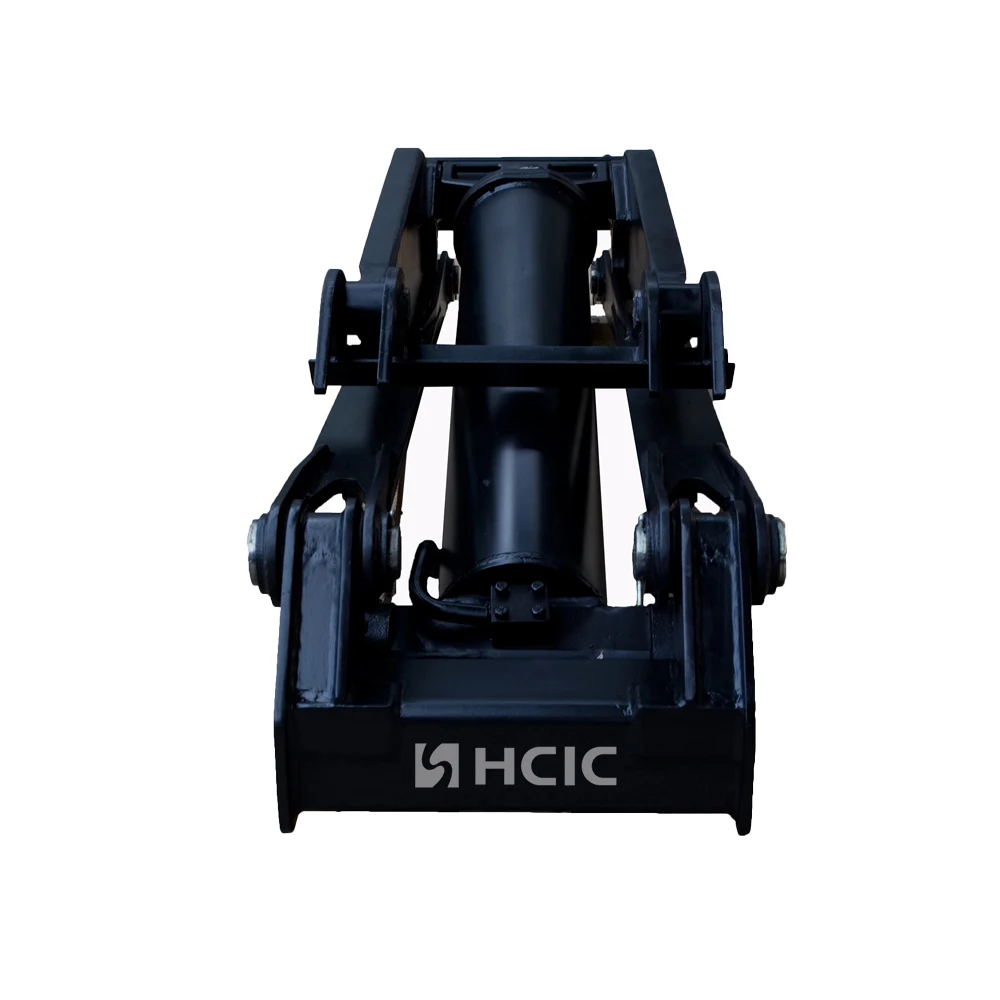

A, B 및 C 치수는 호이스트를 트레일러 프레임과 덤프 본체 사이의 사용 가능한 공간과 비교할 때 유용합니다. 먼저 닫힌 위치에서 트레일러를 측정한 다음 차체가 기울어지기 시작하면서 이동 경로를 확인합니다.
정적 측정만으로는 크로스멤버, 브래킷, 호스 또는 차체 아래쪽의 간섭을 놓칠 수 있습니다. 가장 안전한 검토는 주요 거리가 표시된 치수 도면이나 사진을 사용합니다.
D, F 및 G 참조는 구매자가 호이스트를 계획된 지지 플레이트, 핀 위치 및 프레임 보강과 비교하는 데 도움이 됩니다. 이러한 값은 원본 도면 및 프로젝트 치수 없이 완전한 장착 설계를 재현하는 데 사용되어서는 안 됩니다.
장착 구조는 리프팅 반응을 트레일러 프레임으로 전달해야 합니다. 따라서 브래킷 두께, 핀 정렬 및 용접 설계에는 별도의 엔지니어링 검토가 필요합니다.
카탈로그에는 모델 520의 치수 E가 47.63인치로 나와 있습니다. 이 측정은 트레일러의 설치 길이가 제한되어 있거나 호이스트를 기존 프레임 부재 주위에 배치해야 하는 경우 중요합니다.
닫힌 본체 위치, 힌지 위치 및 서비스 접근 공간과 함께 이 치수를 확인하십시오. 실제적인 접근이 불가능한 측정을 중심으로 설치를 설계하는 대신 검사 및 유압 연결 작업을 위한 공간을 남겨두십시오.
모델 520 파워 호이스트는 구매자가 부속품 검토를 위해 정의된 카탈로그 참조와 치수 기준이 필요한 덤프 트레일러 리프팅 시스템 논의에 적합합니다. 완전한 기계 및 유압 장치의 확인에 따라 OEM 트레일러 제작, 교체 프로젝트 및 시스템 재설계를 고려할 수 있습니다.
제공된 모델 520 카탈로그 페이지에는 치수 참조가 나열되어 있지만 이 모델에 대한 검증된 용량, 작동 압력 값, 서비스 수명 수치 또는 인증은 제공하지 않습니다. 이러한 세부 사항은 모델 번호에서 유추되는 것이 아니라 실제 프로젝트에서 확인되어야 합니다.
유용한 모델 520 파워 호이스트 문의에는 다음이 포함되어야 합니다.
- 트레일러 유형 및 덤프 차체 치수
- 프레임과 본체 사이의 여유 공간
- 후면 힌지 위치 및 전면 장착 지점
- 핀 중심 및 브래킷 치수
- 덤프 본체의 폐쇄 및 작동 위치
- 기존 펌프, 밸브, 호스 및 제어 장치(교체하는 경우)
- 현재 설치의 사진 또는 치수 도면
- 필요한 리프팅 순서 및 작동 환경
이 정보를 통해 공급업체는 숨겨진 구조적 세부 사항을 추측하지 않고도 부속품에 대해 논의할 수 있습니다.
모델 520 파워 호이스트는 모델 번호 매칭보다는 부속품 검토를 통해 선택해야 합니다. 카탈로그 치수(특히 47.63인치 E 치수, 24.00인치 A 치수 및 11.75인치 G 치수)는 덤프 트레일러 설치를 확인하는 데 유용한 시작점을 제공합니다.
정확한 견적을 받으려면 트레일러 도면, 장착 치수 및 기존 유압 정보를 HCIC에 보내십시오. 최종 결정은 완전한 리프팅 배치와 최신 기술 도면을 기반으로 이루어져야 합니다.
HCIC는 차량 및 산업용 애플리케이션을 위한 유압 실린더 및 동력 장치를 개발 및 제조합니다. 모델 520 프로젝트의 경우 HCIC는 사용 가능한 설치 정보를 검토하고 OEM 또는 교체 견적에 필요한 기술 세부 사항을 식별할 수 있습니다.
