유압 트레일러 잭

I. 이 잭은 무엇인가

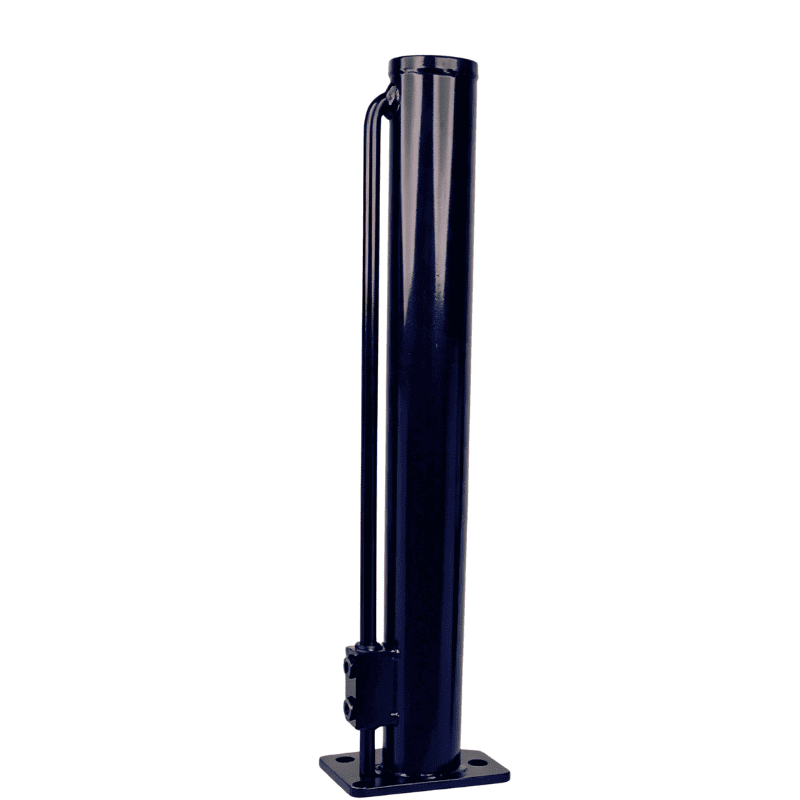

HCHJ-15K는 트레일러 세계의 최대 중량인 15톤에 적합한 복동식 유압 트레일러 잭입니다.

이는 구즈넥 또는 5륜 트레일러의 크랭크 핸들을 대체합니다. 버튼을 누르면 잭이 확장되어 트레일러가 들어 올려집니다. 트럭이 아래로 후진합니다. 버튼을 다시 누르면 잭이 들어가게 됩니다. 완료.

왜 유압인가? 부하 때문에. 짐을 실은 구즈넥은 랜딩 기어에 수천 파운드의 부담을 줍니다. 크랭크 잭은 그 무게를 핸들 토크로 바꾸며, 긴 하루가 끝날 때 반격하는 핸들은 사람들이 다칠 때 발생합니다. HCHJ-15K는 암과 기어박스 대신 모터와 밸브로 동일한 작업을 수행합니다.

II. 검증된 사양

HCIC 2026 카탈로그에서:

III. 더블 액팅(Double-Acting) — 여기서의 의미

복동식이란 잭이 양방향으로 전원을 공급한다는 의미입니다. 펌프는 그것을 확장하고 펌프는 그것을 수축시킵니다.

이는 한 가지 실제적인 이유로 무거운 트레일러에서 중요합니다. 적재된 트레일러가 잭에 위치합니다. 잭을 연결하고 집어넣고 싶을 때, 잭은 트레일러의 무게를 막대에 지탱하게 됩니다. 단동 잭은 중력이나 하중에 의존하여 오일을 뒤로 밀어냅니다. 이는 하중이 사라진 경우에만 작동합니다. HCHJ-15K는 위에 무엇이 놓여 있든 상관없이 전원이 공급되면 로드를 뒤로 밀어냅니다.

15톤급 잭의 경우 복동식은 특징이 아닙니다. 최소한의 정확한 디자인입니다.

IV. 중요한 숫자

15톤 정격 하중.---이 모델의 카탈로그 등급입니다. 트레일러의 적재된 킹핀 또는 커플러 중량과 비교하십시오. 빈 중량이나 적재된 중량이 아닙니다. 핀 무게가 정격에 가까워지면 이것이 잭입니다.

2.36인치 보어와 1.38인치 로드.--- 보어는 양력을 생성합니다. 잭이 확장되어 고정되면 로드가 하중을 전달합니다. 12톤 라인보다 더 큰 승압 섹션은 더 무거운 작업을 수행합니다.

3000 PSI 작동 압력 .---유압 회로는 3000 PSI 작동 압력에서 작동합니다. 카탈로그는 이를 보호하는 펌프 릴리프 설정을 지정합니다(확장 포트의 경우 3200PSI, 후퇴 포트의 경우 1500PSI). 잭을 확장하면(트레일러를 들어 올리면) 최대 압력을 받게 됩니다. 후퇴는 힘이 덜 드는 작업이며 릴리프가 낮으면 시스템이 해당 방향으로 과도한 힘을 가하는 것을 방지할 수 있습니다.

SAE 6 포트.---유압 연결 크기. 호스 런을 계획할 때 이것이 일치하는 포트입니다.

10" × 10" 회전식 발 패드.---패드가 회전하여 고르지 않은 지면에 평평하게 놓입니다. 경사면의 고정 패드는 잭을 옆으로 로드하며, 측면 로드는 잭 실린더를 구부립니다. 피벗은 하중을 수직으로 유지합니다.

빠른 수동 프리 작동.--- 회로에는 자유 낙하 모드가 포함되어 있습니다. 즉, 밸브가 깨지면 잭이 자체 무게로 인해 낮아집니다. 펌핑도 없고 크랭킹도 없습니다. 트레일러가 비어 있고 가벼울 때 빠른 연결.

외장 등급의 검정색 마감.---이 잭은 도로 염분, 진흙, 자갈 스프레이와 같은 트레일러 아래에 있습니다. 마감은 실외 서비스용으로 지정되었습니다.

V. 연결 방법

HCHJ-15K는 베어 잭이므로 유압 소스에 연결하면 됩니다. 두 가지 경로:

기존 트레일러 유압 장치. 트레일러가 이미 덤프 호이스트나 기타 유압 장비를 작동하는 경우 잭이 해당 시스템에 연결됩니다. 카탈로그에는 3200PSI 확장 및 1500PSI 수축 한계 내에서 유압 펌프/HPU와의 호환성이 명시되어 있습니다.

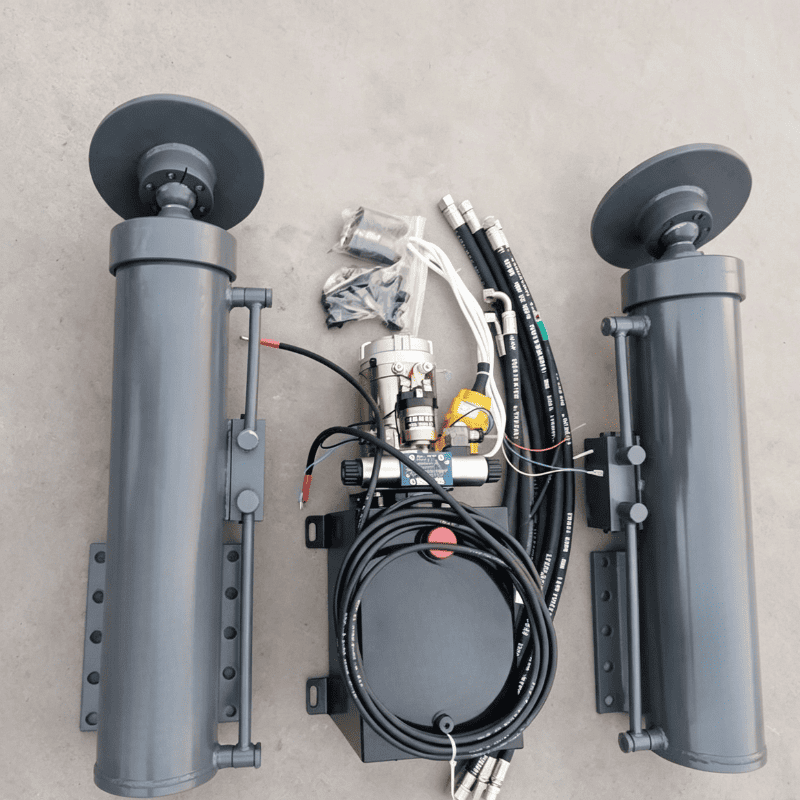

별도의 동력 장치. 12V DC 유압 동력 장치가 잭을 독립적으로 작동시킵니다. 펌프, 저장소 및 제어 장치 - 전원 장치는 트레일러 프레임이나 텅에 위치하며 배터리에 연결됩니다.

제어 옵션에는 유선 또는 무선 휴대용 원격 펜던트가 포함됩니다.

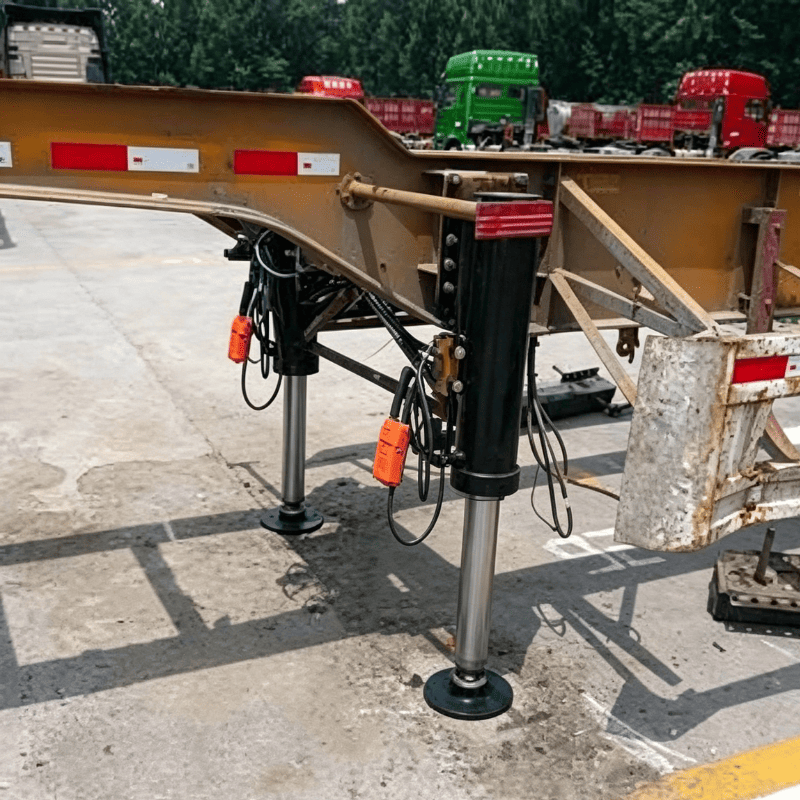

6. 응용

• 구즈넥 가축 트레일러.클래식한 케이스. 말과 소는 짐을 싣는 동안 체중이 이동합니다. 잭은 움직이는 하중을 들어 올려 고정해야 합니다. 15톤 등급은 무거운 부분을 다룹니다.
• 5륜 트레일러. 여기서는 무거운 핀 무게가 표준입니다. 더 큰 보어가 하중 등급을 처리합니다.
• 무거운 화물 및 장비 트레일러. 핀 무게가 많이 나가는 구즈넥 차량 운반차 및 장비 트레일러.
• 덤프 및 플랫베드 구즈넥 트레일러. 잭이 덤프 호이스트와 함께 작동하는 경우 둘 다 동일한 시스템에서 전원이 공급됩니다.

Ⅶ. 선택 참고 사항

빈 무게가 아닌 로드된 핀 무게를 선택합니다.

HCHJ-15K는 15톤 등급을 가지고 있습니다. 트레일러의 적재된 커플러 중량이 그보다 낮고 적재된 무게보다 낮게 유지되는 경우 이 잭에 여유가 있습니다. 가장자리 또는 그 이상에 있는 경우 당사에 문의하십시오. 맞춤형 솔루션을 사양하거나 듀얼 잭 배열에 대해 조언해 드리겠습니다.

또한 주문하기 전에 트레일러의 장착 공간과 핀 직경을 확인하십시오. 트레일러 사양을 보내주시면 장착 여부를 확인해드립니다.

Ⅷ. FAQ

Ⅸ. HCIC 소개

지난 Huachen 산업 주식 회사 1998년 설립. 중국 산동성 지난. 세 개의 공장. 직원이 300명 이상입니다. 27명 이상의 엔지니어. 50개 이상의 국가로 수출됩니다.

우리는 지난에 있는 자체 공장에서 생산된 유압 실린더, 동력 장치, 트레일러 잭 및 전체 덤프 시스템을 제작하고 배송 전에 압력 테스트를 거쳤습니다.

ISO 9001:2015 인증을 받았습니다. 수출 문서는 사내에서 처리됩니다.
