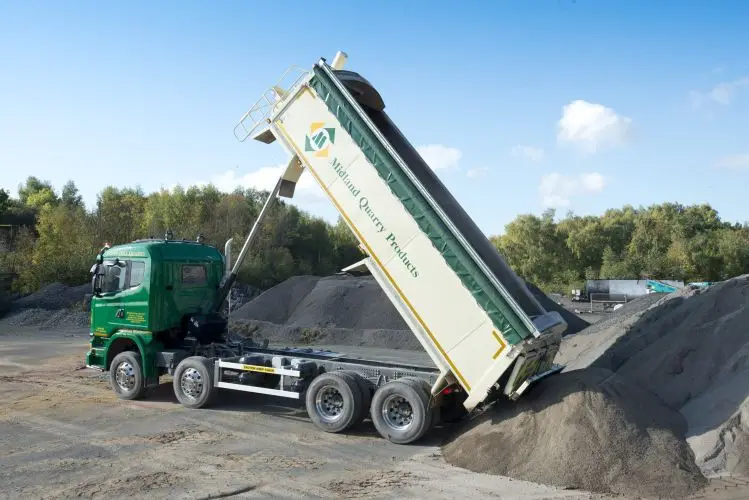

안정적인 자재 취급은 덤프 트럭의 안전과 효율성의 핵심입니다. 코어 리프팅 액츄에이터인 덤프 트럭 유압 실린더는 운송의 원활함과 신뢰성을 직접적으로 결정합니다. 이 견고한 실린더는 과학적 구조, 정밀한 유압 제어 및 안정적인 보호를 통해 부하 변동 및 거친 도로로 인한 불안정성을 해결합니다. 이는 효율적이고 안전한 자재 취급을 위한 핵심 보장입니다.
주요 하중 지지 부품으로 고강도 합금강을 일체 성형 및 열처리하여 제작하여 변형 및 균열에 강합니다. 연마된 내벽은 마찰을 줄여줍니다. 다층 씰과 고강도 볼트 엔드 캡이 함께 작동하여 오일 누출을 막고 압력 출력을 안정적으로 유지합니다.
에너지 변환을 위한 핵심부품으로 피스톤, 로드, 커넥터로 구성됩니다. 이 부품들은 동축성을 보장하기 위해 억지끼워맞춤으로 연결됩니다. 양방향 오일 채널로 인해 확장 및 수축이 원활해집니다. 정밀한 가이드 링과 씰은 기울어짐, 걸림 및 마모를 방지합니다.
고압, 내마모성 복합 재료로 제작된 이 어셈블리는 실린더 조인트를 밀봉하여 오일 누출과 먼지를 차단합니다. 가이드 슬리브와 링은 로드의 움직임을 안내하고 방사형 런아웃을 줄이며 화물 상자가 기울어지는 것을 방지합니다.
구조 설계 외에도 실제 불안정 문제를 해결하기 위해 전용 메커니즘이 설계되어 실린더가 안정적으로 작동하도록 보장합니다.
구조적 설계 외에도 전용 메커니즘은 안정적인 실린더 작동을 위해 실제 불안정 요소를 목표로 합니다.
유량 및 압력 밸브는 로드 속도와 출력 힘을 조절합니다. 흐름 밸브는 충격을 방지하기 위해 부하별로 오일 흐름을 조정하고, 압력 밸브는 손상을 방지하기 위해 과압을 해제합니다. 이중 유압 잠금 장치는 정지 시 오일 회로를 잠가 화물 상자를 안정적으로 고정합니다.
압력 센서는 실시간 부하 신호를 제어 시스템에 전송하고 이에 따라 오일 압력과 유량을 조정합니다. 다중 실린더 조정 제어는 고르지 않은 재료 분포에 대한 힘의 균형을 유지하여 유출을 방지합니다.
어큐뮬레이터는 충격 압력을 흡수하고 변동을 줄입니다. 로드 엔드 완충 장치는 유압 조절을 통해 단단한 충돌을 방지합니다. 탄성 마운팅은 섀시 진동을 흡수하여 열악한 조건에서도 안정성을 향상시킵니다.
| 덤프트럭 톤수 | 주요 유압 실린더 매개변수 | 권장 구성 | 응용 시나리오 | ||||||||||||||
| 5-10톤 | 보어 직경 100-125mm, 사용 압력 16MPa, 단동 다단 텔레스코픽 구조, 스트로크 1200-1500mm | 단단 리프팅 실린더 ×1(EQ형 설치) | 경량 건축자재, 생활폐기물 처리 | ||||||||||||||
| 10-20톤 | 내경 140-160mm, 사용압력 16-21MPa, 단동/말단 복동 구조, 스트로크 1500-1800mm | 단단 리프팅 실린더 ×1(EQ/QQ형 설치) | 중하중 자재운송(모래, 석탄 등) | ||||||||||||||
| 20-30톤 | 보어 직경 180-200mm, 사용 압력 21MPa, 최종 단계 복동 구조, 스트로크 1800-2200mm | 전면 장착형 다단 실린더×1(TMG 시리즈) | 중장비 엔지니어링 운송(광석, 머크 등) | ||||||||||||||
| 30톤 이상 | 보어 직경 220-250mm, 작동 압력 21-31.5MPa, 복동 대칭 배열, 스트로크 2200-2800mm | 듀얼 리프팅 실린더 ×2(TSG 시리즈) | 초중량물 운송(대형장비, 금속광석 등) | ||||||||||||||
실린더 선택은 세 가지 핵심 사항을 기반으로 트럭 톤수에 맞게 조정됩니다.
적절한 작동과 일상적인 유지 관리는 장기적으로 안정적인 실린더 성능을 보장합니다.
부분적인 하중을 피하기 위해 재료를 고르게 적재하십시오. 과부하를 금지합니다. 승강 제어 장치를 부드럽게 작동하고, 험한 도로에서는 속도를 줄이고, 평지에서만 하역하십시오.
실린더 본체의 변형 여부, 조인트의 오일 누출 여부, 피스톤 로드의 손상 여부를 매일 검사하십시오. 유압 오일 레벨과 품질을 정기적으로 점검하십시오. 느슨한 볼트를 조이고 로드와 가이드 부품에 윤활유를 바릅니다. 먼지 유입을 방지하기 위해 실린더 표면과 씰을 청소하십시오.
느리거나 고르지 않은 리프팅: 막힌 밸브나 송유관이 있는지 확인하십시오. 오일 누출: 오래된 씰을 적시에 교체하십시오. 실린더 본체 누출에 대한 용접 부품을 수리하십시오. 리프팅 힘이 부족함: 시스템 압력과 오일 품질을 점검하고 파이프라인 막힘을 제거하십시오.
