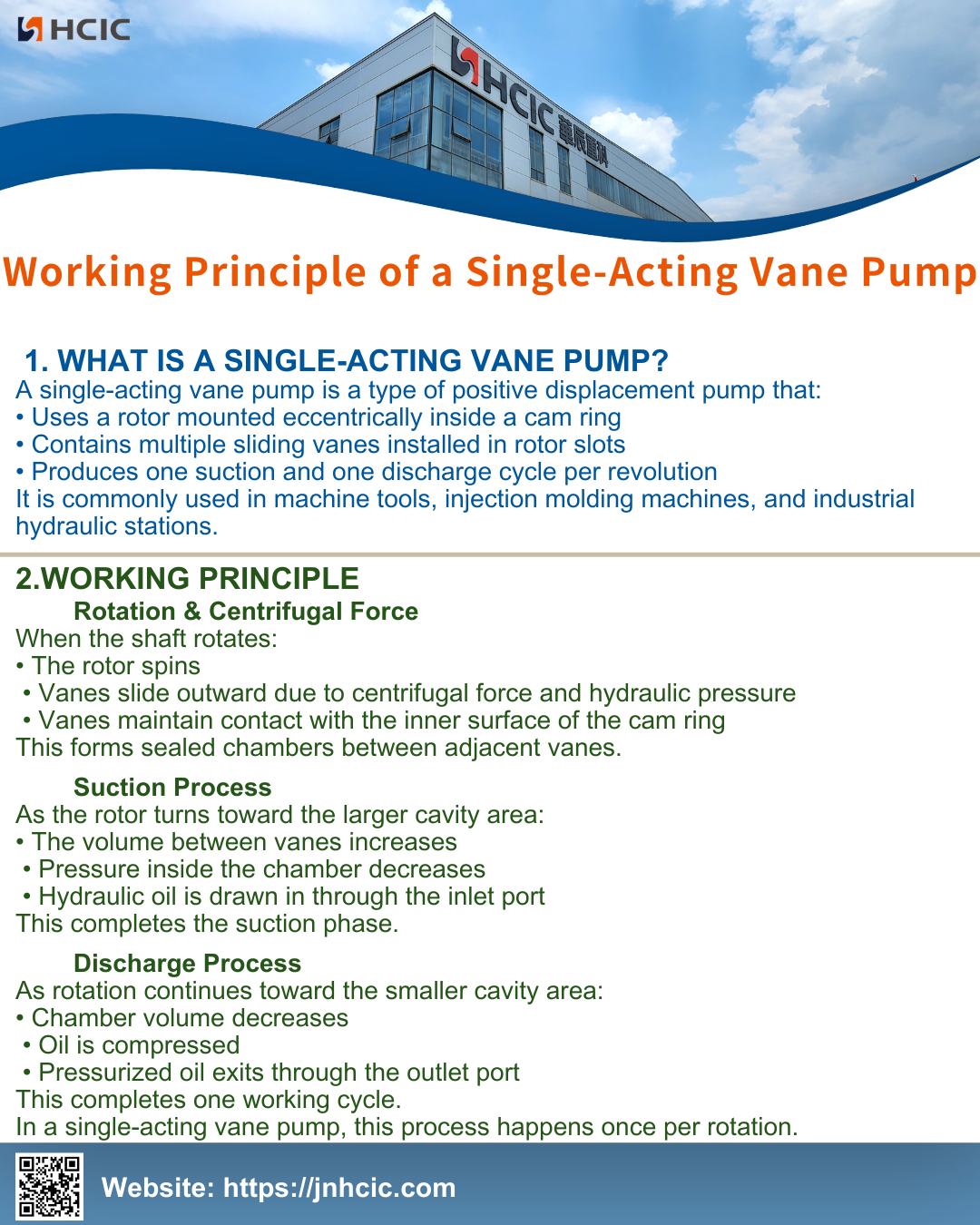

단동 베인 펌프는 원활한 유량 출력과 안정적인 작동으로 인해 중압 유압 시스템에 널리 사용됩니다.
작동 원리를 이해하면 시스템 설계 및 유지 관리를 최적화하는 데 도움이 됩니다.
단동 베인 펌프는 다음과 같은 용적형 펌프 유형입니다.
• 캠 링 내부에 편심 장착된 로터를 사용합니다.
• 로터 슬롯에 설치된 여러 개의 슬라이딩 베인 포함
• 회전당 1회 흡입 및 1회 배출 사이클 생성
공작 기계, 사출 성형 기계 및 산업용 유압 스테이션에 일반적으로 사용됩니다.
샤프트가 회전할 때:
• 로터가 회전합니다.
• 원심력과 유압으로 인해 날개가 바깥쪽으로 미끄러집니다.
• 베인은 캠 링 내부 표면과의 접촉을 유지합니다.
이는 인접한 베인 사이에 밀봉된 챔버를 형성합니다.
로터가 더 큰 캐비티 영역을 향해 회전함에 따라:
• 날개 사이의 부피가 증가합니다.
• 챔버 내부의 압력이 감소합니다.
• 유압유는 흡입구를 통해 흡입됩니다.
이것으로 흡입 단계가 완료됩니다.
회전이 더 작은 캐비티 영역을 향해 계속됨에 따라:
• 챔버 용량 감소
• 오일이 압축됩니다.
• 가압된 오일은 출구 포트를 통해 배출됩니다.
이로써 하나의 작업 주기가 완료됩니다.
단동 베인 펌프에서 이 과정은 회전당 한 번 발생합니다.
