산업용 유압 시스템에서 용접 유압 실린더와 타이로드 유압 실린더는 가장 일반적으로 사용되는 두 가지 액추에이터입니다. 많은 장비 제조업체, 구매자 및 엔지니어는 둘 중 하나를 선택할 때 딜레마에 빠지는 경우가 많습니다. 실제로는 절대적으로 "더 나은" 옵션은 없습니다. 그것은 모두 특정 애플리케이션 시나리오에 적합한지 여부에 달려 있습니다. 이 문서에서는 실제 구조, 성능, 장점, 단점 및 애플리케이션 시나리오를 기반으로 객관적인 비교를 제공하여 올바른 선택을 빠르게 내리는 데 도움을 줍니다.

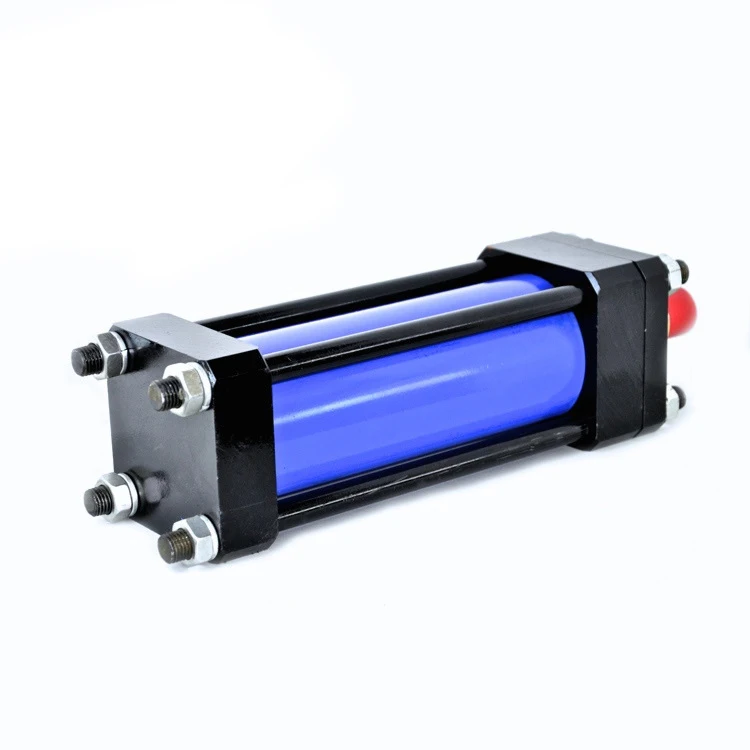

1.1타이로드 유압 실린더모듈식 조립 설계를 중심으로 이루어졌습니다. 실린더 배럴과 엔드 캡은 여러 개의 고강도 타이로드로 고정되어 있으며 전체 구조는 대규모 용접 없이 볼트 연결로 함께 고정되어 있습니다. 이러한 제품은 일반적으로 국제 표준을 따르며 강력한 호환성을 제공합니다. 일반적인 보어 크기는 30~200mm이고 작동 압력은 7~21MPa이며 스트로크 길이는 거의 3미터를 넘지 않습니다.

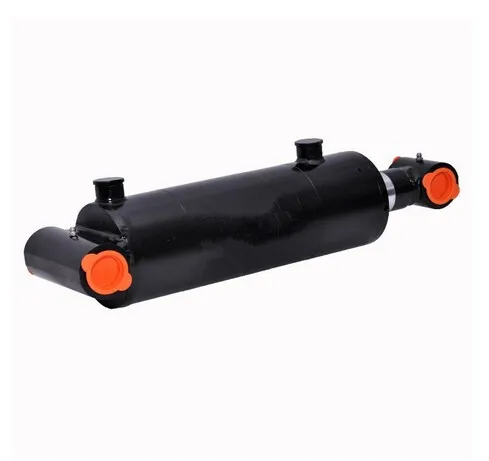

1.2 용접된 유압 실린더대신 일체형 용접 구조를 사용하십시오. 실린더 배럴과 엔드 캡은 강성을 제한하는 외부 타이로드 없이 직접 융합 용접됩니다. 우리는 더 두꺼운 이음매 없는 강철 튜브로 제작하므로 표준 압력 등급은 16~31.5MPa에 도달하고 맞춤형 대형 장치는 35MPa에 도달할 수 있습니다. 보어 크기는 최대 500mm이고 스트로크는 6미터를 훨씬 넘을 수 있어 중부하 작업 및 긴 스트로크 사용에 적합합니다.
2.2 간단한 구조 덕분에 씰 및 가이드 슬리브와 같은 마모 부품을 빠르게 교체할 수 있습니다. 전문적인 용접 장비나 고급 도구가 필요하지 않습니다. 일반 정비사라도 유지 관리를 마무리할 수 있으므로 장비 가동 중단 시간이 효과적으로 줄어듭니다.
2.3 그러나 한계도 매우 분명합니다. 제한된 압력 용량과 평균 충격 저항만 있습니다. 진동이 오래 지속되고 충격이 자주 발생하는 환경에서는 타이로드가 늘어나고 너트가 느슨해지기 쉬우며 이로 인해 오일 누출이 발생하거나 정밀도가 저하될 수 있습니다. 따라서 적당한 압력, 깨끗한 환경 및 안정적인 부하가 있는 응용 분야에 더 적합합니다.
3.1 타이로드가 없는 완전 용접 구조의 용접 유압 실린더는 더욱 컴팩트한 디자인과 우수한 강성을 제공합니다. 이 실린더는 더 큰 측면 하중과 충격력을 견디고 고온, 심한 먼지, 높은 습도 및 무거운 하중과 같은 열악한 환경에서도 안정적인 성능을 유지합니다. 동일한 설치 공간 내에서 용접 실린더는 더 큰 보어와 더 긴 스트로크를 수용할 수 있습니다.
3.2 가장 큰 단점은 실린더 본체나 용접 부위가 손상되면 현장 수리가 거의 불가능하다는 점이다. 공장 재작업이 필요하므로 가동 중지 시간이 길어지고 유지 관리 비용이 높아집니다. 또한 높은 수준의 맞춤화로 인해 타이로드 실린더에 비해 대량 생산 유연성이 떨어집니다.
자동화 장비, 공작기계, 사출성형기, 포장기계
중소형 유압시스템 및 표준장비
높은 유지보수 편의성과 짧은 납기를 요구하는 시나리오
건설기계, 광산기계, 야금장비
해양, 해양, 태양광, 풍력 중장비
고압, 긴 스트로크, 열악한 조건 및 비표준 맞춤형 프로젝트
실제 경험에서 얻은 선택 논리를 요약하면 다음과 같습니다.
작동 압력이 21MPa 미만인 경우 적용이 표준이며 유지 관리가 용이한 것이 최우선입니다. → 타이로드 유압 실린더를 선택하세요.
사용압력이 21MPa를 초과하면 충격이 심하고, 공간이 좁고, 환경이 열악한 경우 → 용접된 유압실린더를 선택하세요.
둘 다 견고하고 검증된 제품입니다. 실린더를 실제 작업 요구 사항, 사용 설정 및 장기 관리와 결합할 때만 최고의 가치를 얻고 실패를 최소화할 수 있습니다.
