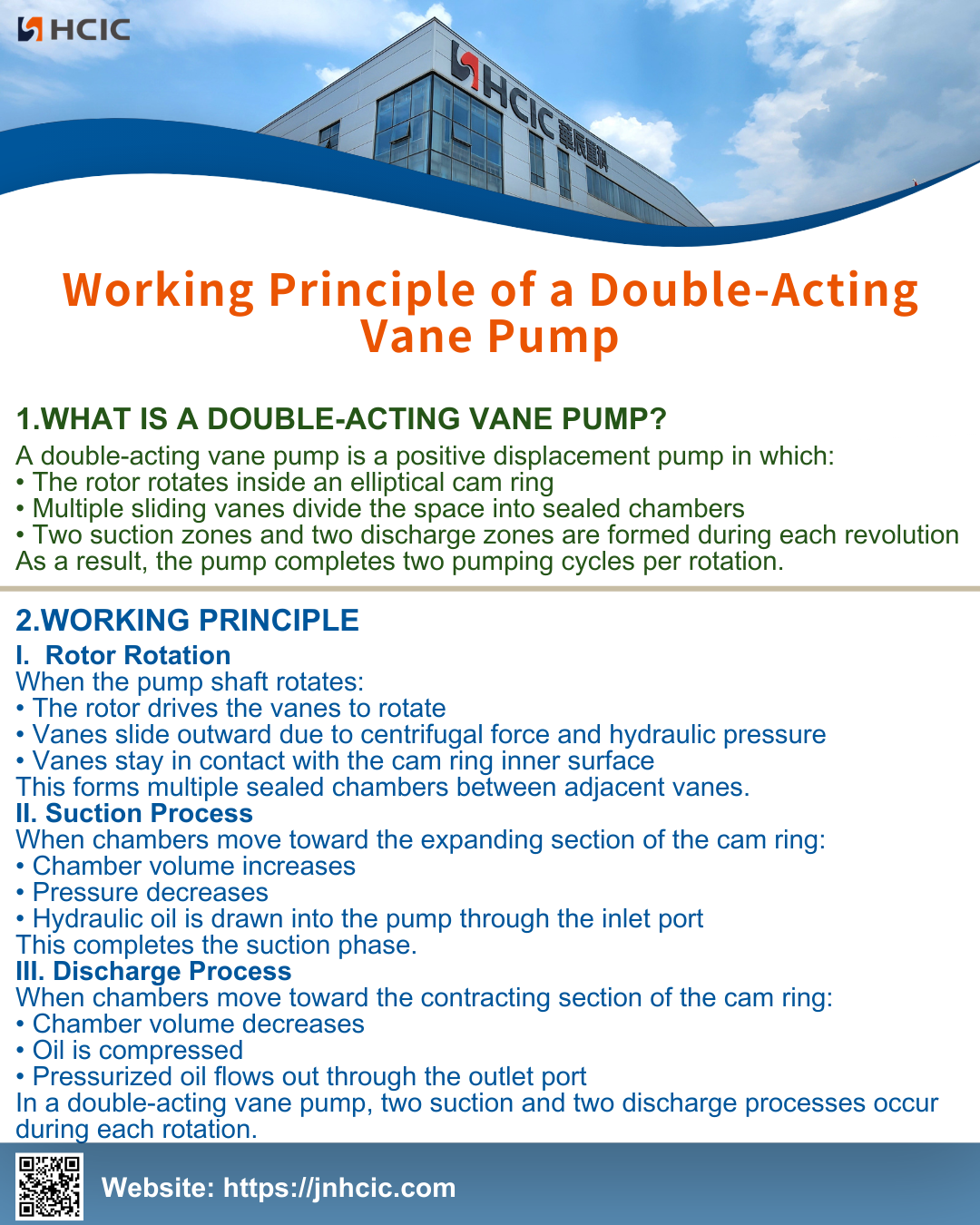

복동 베인 펌프는 다음과 같은 용적형 펌프입니다.
• 로터는 타원형 캠 링 내부에서 회전합니다.
• 여러 개의 슬라이딩 베인이 공간을 밀폐된 챔버로 나눕니다.
• 각 회전마다 2개의 흡입 영역과 2개의 토출 영역이 형성됩니다.
결과적으로 펌프는 회전당 두 번의 펌핑 사이클을 완료합니다.
펌프 샤프트가 회전할 때:
• 로터는 베인을 구동하여 회전시킵니다.
• 원심력과 유압으로 인해 날개가 바깥쪽으로 미끄러집니다.
• 베인은 캠 링 내부 표면과 접촉 상태를 유지합니다.
이는 인접한 베인 사이에 여러 개의 밀봉된 챔버를 형성합니다.
챔버가 캠 링의 확장 부분을 향해 이동할 때:
• 챔버 용량 증가
• 압력 감소
• 유압유는 흡입구를 통해 펌프로 흡입됩니다.
이것으로 흡입 단계가 완료됩니다.
챔버가 캠 링의 수축 부분을 향해 이동할 때:
• 챔버 용량 감소
• 오일이 압축됩니다.
• 압축된 오일은 토출구를 통해 흘러나옵니다.
복동식 베인 펌프에서는 각 회전 중에 두 번의 흡입 및 두 번의 토출 과정이 발생합니다.
