유압실린더의 공칭압력은 임의로 설정되지 않습니다. 이는 실린더 배럴 재료의 항복 강도, 벽 두께 구조 및 씰의 베어링 한계를 기반으로 종합적으로 계산됩니다. 표준 일반 모델의 공칭 압력은 16MPa를 기본 설계 값으로 사용합니다.
이 매개변수는 일반 탄소강 실린더 배럴, 표준 폴리우레탄 씰 및 기존 가이드 구조의 안전 베어링 한계와 일치하며 건설 기계 및 트레일러 유압 시스템에 대한 가장 일반적인 선택 표준으로도 사용됩니다. 실제 작동 시 순간 충격 압력은 공칭 압력을 잠시 초과하는 것이 허용되지만 장기간 연속 작동 압력은 정격 값의 85%를 초과해서는 안 됩니다. 이는 내부 누출, 씰 노화 가속화 및 실린더 배럴 변형을 방지하는 핵심 설계 원리입니다.
장기간 과대평가된 압력 조건에서 실린더 배럴의 내벽은 약간의 탄성 변형을 일으키고 가이드 슬리브와 피스톤 로드 사이의 일치하는 간격이 이동하여 원래의 정밀 공차인 0.02~0.03mm가 손상됩니다.
간격이 커지면 유압 오일의 측면 흐름이 강화되고 피스톤 링에 불균일한 힘이 가해져 점진적인 부분 마모가 발생합니다. 후기 단계에서는 내부 누출, 부족한 양력, 빠른 하중 정착 등의 일반적인 결함이 발생하며 이는 현장 장비의 빈번한 유압 고장의 주요 원인이기도 합니다.
주위 온도 20℃~30℃는 씰 재질 설계의 최적 매칭 범위입니다. 폴리우레탄 및 니트릴 고무 씰은 경도, 탄성 압축 및 내유성에 대한 표준 값을 유지합니다.
이러한 조건에서 씰링 립은 실린더 벽에 고르게 끼워지고 일정한 예압을 유지하여 비정상적인 마모 및 변형 없이 오랫동안 안정적인 오일 씰링 성능을 유지합니다.

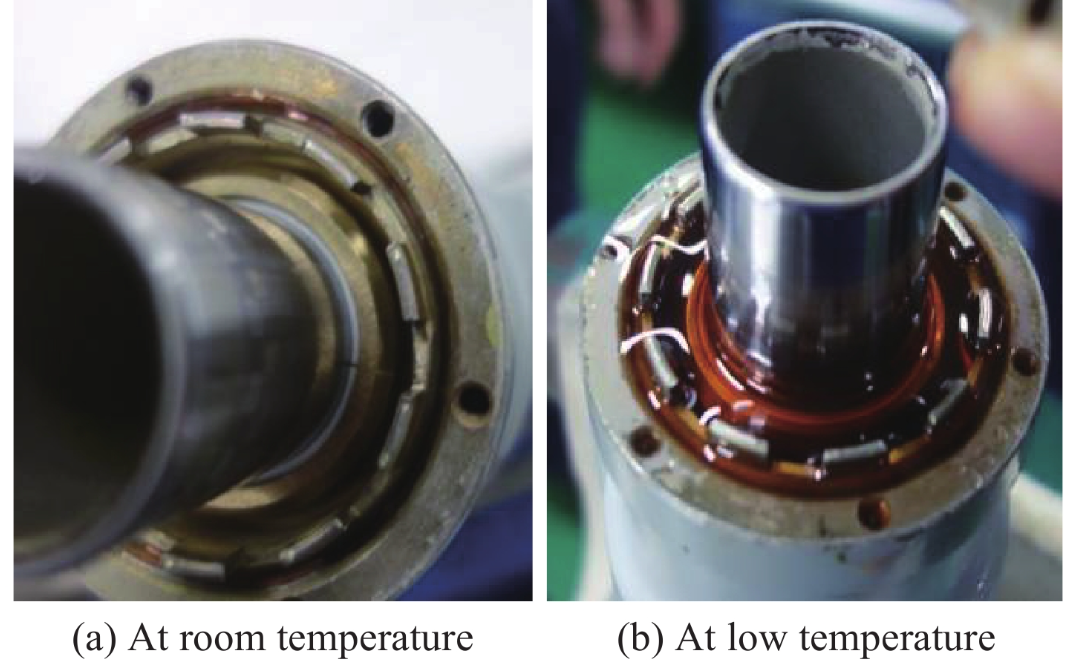

온도가 -15℃ 이하로 떨어지면 밀봉재의 분자 활성이 감소하고 경도가 높아지고 인성이 낮아집니다. 씰링 립의 장착 유연성이 떨어지고 저온 누출의 주요 원인인 작은 간격을 적응적으로 보상할 수 없습니다.
40℃ 이상에서 장기간 작동하면 작동유 산화가 가속화되고 콜로이드 불순물이 생성됩니다. 한편, 씰은 탄력성이 감소하면서 노후화되고 더 빨리 경화되어 점차적으로 지속적으로 약간의 누출이 발생하고 전반적인 작동 안정성에 영향을 미칩니다.

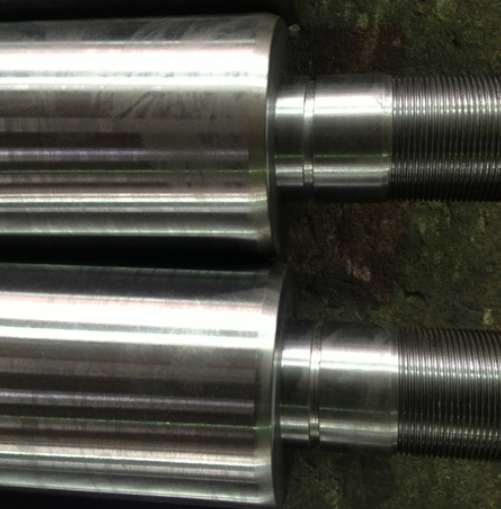

피스톤 로드의 경질 크롬 전기도금은 표준 산업 보호 공정입니다. 정식 양산제품의 경우 도금두께를 0.08mm~0.12mm 이내로 엄격히 관리하고 있습니다.
너무 얇은 도금은 모래 마찰과 부식에 대한 적절한 저항력을 제공하지 못하여 야외 작업 조건에서 단시간에 긁힘과 녹 얼룩이 발생합니다. 지나치게 두꺼운 도금은 내부 표면 응력을 증가시키고 벗겨짐을 유발하고 표면 평활도를 손상시키며 씰 마모를 가속화합니다.
완성된 피스톤 로드의 표면 거칠기는 Ra0.2–Ra0.4μm로 제어됩니다. 이 정밀도는 저마찰 텔레스코픽 무브먼트의 요구 사항을 충족하며 표면의 미세 버로 인해 밀봉 립이 긁히는 것을 방지합니다.
거칠기가 지나치게 높으면 미세한 돌출부에 의해 씰이 지속적으로 마모됩니다. 지나치게 매끄러운 표면은 오일 저장 능력을 감소시키고 안정적인 오일 필름을 형성하기 어렵게 만들어 건조 마찰의 위험을 증가시키고 씰링 부품의 수명을 단축시킵니다.

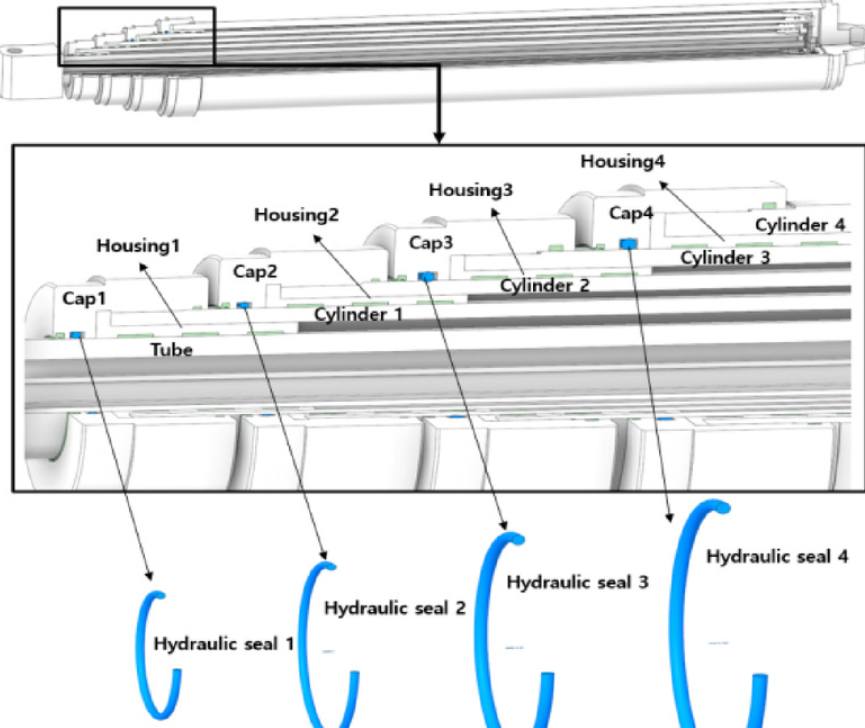

다단형 유압실린더는 각 단의 스트로크, 유효작용면적, 오일통로직경 등에 고유한 구조적 차이가 있습니다. 동기식 최적화 설계가 없는 모델은 풀 스트로크 텔레스코픽 작동 중에 위치 편차가 발생합니다.
가공 동축성, 가이드 슬리브 간극 및 오일 흐름 분포는 다단계 실린더의 동기화 정확도를 결정하는 세 가지 핵심 공정 요소입니다.

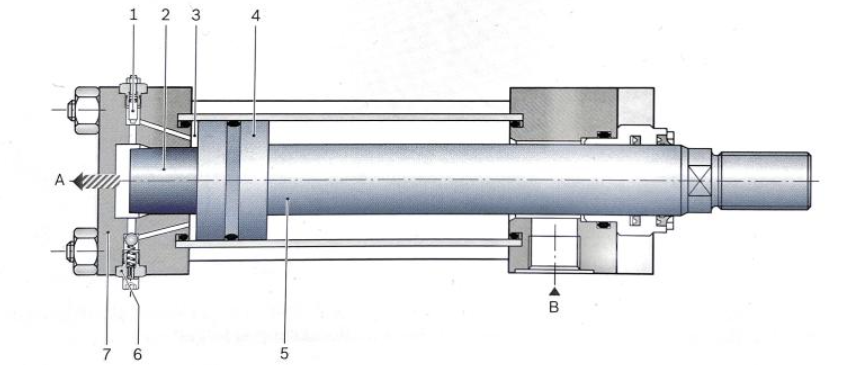

양쪽 끝에 내장된 버퍼 스로틀 구조유압 실린더스로틀 오리피스의 감쇠 효과를 통해 스트로크 끝에서 유압 오일의 유량을 줄여 피스톤과 엔드 커버 사이의 견고한 충격을 방지합니다.
합리적인 완충 설계로 시작-정지 충격을 약화시키고 전체 장비 진동을 줄이며 용접 이음새 및 장착 브래킷의 피로 손상을 줄입니다. 특히 차량 탑재 리프팅, 항만 기계 및 농업용 중장비와 같은 고주파 시작-정지 시나리오에 적합합니다.
산업 정밀 조립 표준에서는 가이드 슬리브와 피스톤 로드 사이의 조립 간격이 0.02mm~0.03mm로 안정적으로 제어됩니다.
간격이 너무 작으면 온도 상승 시 열 팽창으로 인해 방해가 발생하고 텔레스코픽 움직임이 원활하지 않게 됩니다. 과도한 클리어런스는 피스톤 로드의 반경 방향 흔들림을 증가시켜 편심 하중이 집중되고 일방적인 마모가 발생하여 전체 유지 관리 주기가 단축됩니다.
실린더 배럴, 엔드 커버, 가이드 슬리브 및 피스톤 로드의 조립 동축성은 제조 및 조립의 핵심 제어 포인트입니다.
동축 편차가 과도한 유압 실린더는 장기간 편심력 하에서 작동하여 일방적인 씰 마모 및 국부적인 실린더 벽 긁힘 가능성을 크게 높입니다. 이는 동일한 사양의 제품 간에도 사용 수명의 차이가 확연히 나타나는 중요한 기술적 이유이기도 합니다.
