북미, 유럽, 호주의 구매자들은 작업 조건 일치를 무시하고 길이와 배럴 두께로만 실린더를 선택하는 경우가 많습니다.
많은 사람들이 트랙터와 덤프 트레일러에 타이로드 실린더를 설치합니다. 연속적인 울퉁불퉁한 작업으로 인해 타이 로드가 느슨해지고 피스톤 로드가 빠르게 구부러집니다. 값싸고 얇은 용접 클레비스 실린더는 무거운 하중을 받으면 균열이 발생하여 생산이 중단되고 추가 유지 관리 비용이 발생합니다.

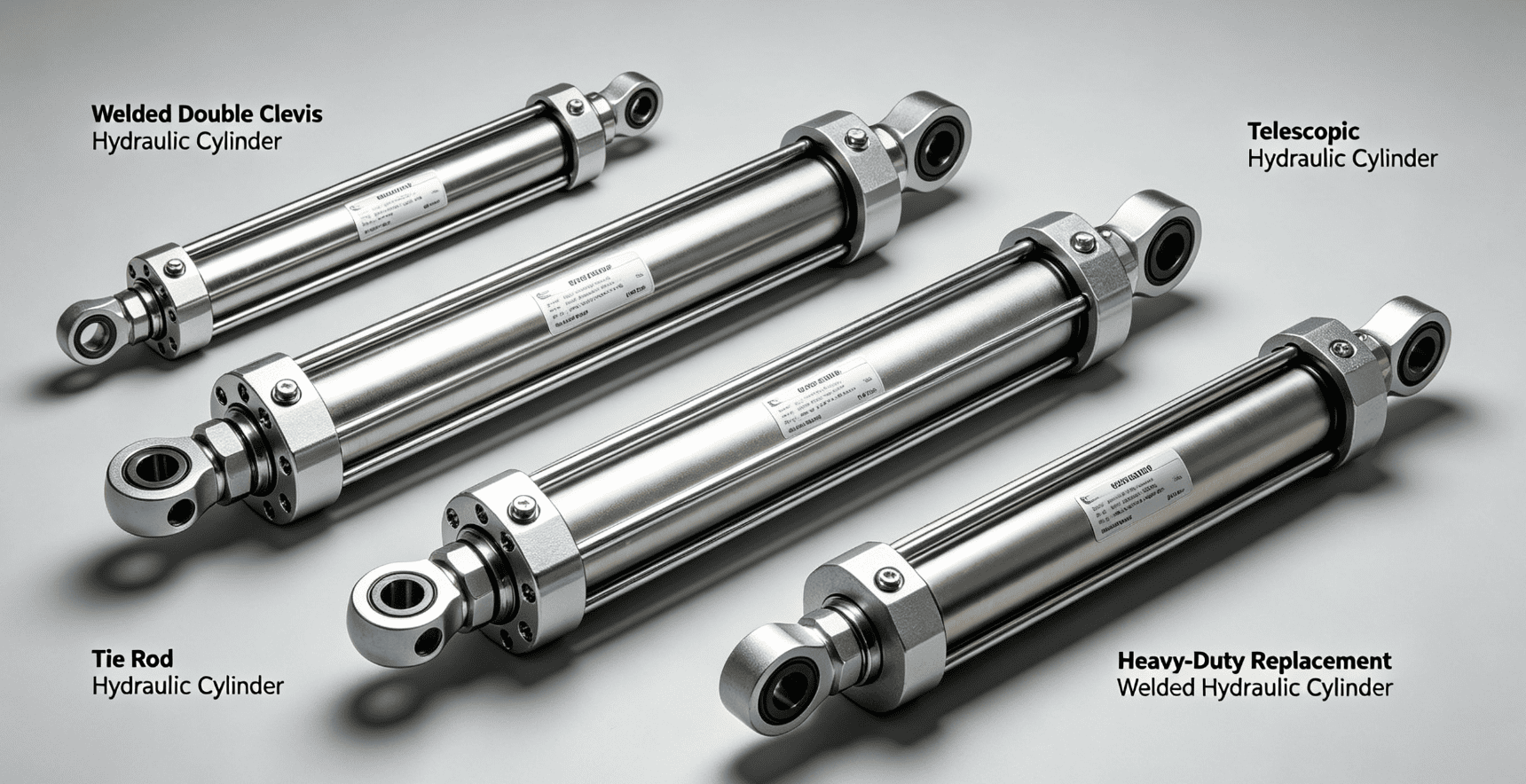

4가지 실린더 스타일은 전 세계 교체 및 OEM 주문의 90% 이상을 담당합니다. 이 가이드는 구매담당자와 부품도매업자를 위한 실질적인 선택 참고자료를 통해 인기 모델을 선별합니다.
용접 이중 U자형 유압 실린더 — 농기계, 통나무 쪼개는 도구, 농업용 트레일러
타이로드 유압실린더 — 실내 공작기계 및 자동화 장비
텔레스코픽 유압 실린더 - 덤프 트레일러 및 덤프 트럭 전용
견고한 교체용 용접 유압 실린더 - 미니 굴삭기 및 로더 애프터마켓 부품
배럴 및 엔드 캡은 외부 타이로드 없이 수중 아크 일체형 용접을 채택합니다. 두 끝은 핀 설치를 위해 일체형 단조 이중 클레비스를 사용합니다.
표준 작동 압력은 21MPa이고, 업그레이드된 고압 버전은 35MPa에 도달하며 뛰어난 진동 방지 및 측면 하중 방지 성능을 갖추고 있습니다.
저가형 제품은 깨지기 쉬운 얇은 접합 클레비스를 채택하고 있습니다. 적격 제품은 8~12mm 완전 관통 용접을 사용하여 진흙이 많은 야외 작업 조건에서도 안정적입니다.
트랙터 리프팅 암, 통나무 분배기, 농장 트레일러, 소형 로더, 견인 트럭을 장착합니다.
농기계 부품 도매업체, 농기계 공장, 야외 수리점에 서비스를 제공합니다.
장점: 소형, 방진, 설치 용이, 보어, 스트로크 및 클레비스 구멍 크기 맞춤 설정 가능
단점: 내부 분해가 까다롭고, 비표준 크기의 경우 리드 타임이 길어집니다.
4개의 타이 로드가 2개의 엔드 캡을 고정하므로 내부 씰을 분해하고 교체하는 것이 편리합니다. 이는 통일된 21MPa 압력으로 NFPA 국제 표준을 따릅니다.
노출된 타이 로드는 장기간의 진동으로 인해 헐거워지고 측면 힘으로 인해 피스톤 로드가 구부러져 실외 이동식 기계에 맞지 않게 됩니다.
공작 기계, 포장 자동화 라인, 실내 유압 프레스, 고정 리프팅 플랫폼에 적합합니다.
자동화 공장, 장비 유지 관리 공급업체 및 실내 유압 부품 딜러에게 서비스를 제공합니다.
장점: 현물량이 충분하고, 유지관리가 용이하며, 가격이 저렴하고, 표준 규격으로 빠른 배송이 가능합니다.
단점: 진동 저항이 좋지 않아 트랙터 및 덤프 트레일러에 사용할 수 없습니다.
다단계 중첩 슬리브 디자인, 수축 후 짧은 길이 및 확장 후 긴 리프팅 스트로크. 대부분은 단동식이며 중력에 의해 수축되며 2~4개의 선택적 단계가 있습니다.
확장 단계가 많을수록 터미널 추력이 약해지며 매우 무거운 하중을 들어 올리는 데 적합하지 않습니다.
농장 덤프 트레일러, 덤프 트럭, 위생 쓰레기 차량, 공중 사다리에 적합합니다.
트레일러 수리 공장, 화물 부품 도매업체 및 위생 장비 제조업체에 서비스를 제공합니다.
장점: 작은 후퇴 부피, 긴 스트로크, 간단한 오일 회로, 낮은 고장률
단점: 다층 씰에는 깨끗한 유압 오일이 필요하며 활성 유압 후퇴 기능이 없습니다.
두껍게 연마된 이음매 없는 튜브와 강화된 굽힘 방지 피스톤 로드로 제작되었으며 단조 볼 조인트 또는 단일 클레비스와 일치하며 완전 관통 두꺼운 용접은 최대 35MPa 압력을 지원합니다.
크기는 CAT, Komatsu, Kubota 미니 굴삭기와 완전히 일치하므로 수정 없이 직접 교체할 수 있습니다.
미니 굴삭기 붐/암 실린더, 로더 틸트 실린더, 소형 로드 롤러에 적합합니다.
건설 기계 수출업체, 현장 수리점 및 소규모 엔지니어링 장비 공장에 서비스를 제공합니다.
장점: 정확한 교체 크기, 충격 방지, 건설 현장에서의 내구성, 높은 반복 주문
단점: 다양한 모델, 비표준 기계는 기존 실린더 데이터를 기반으로 한 맞춤화가 필요함

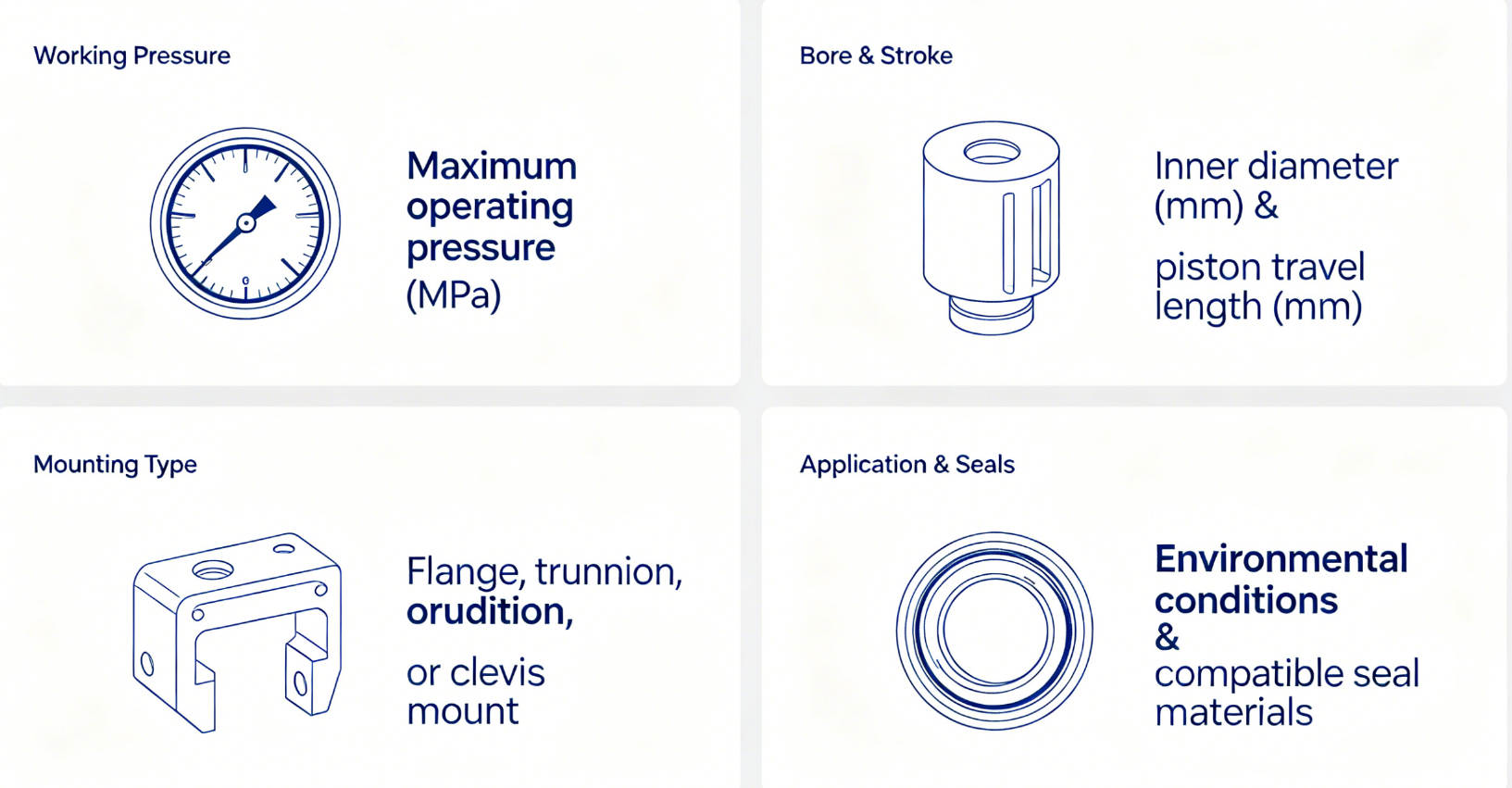

21MPa(3000PSI) 표준 모델은 대부분의 농기계 및 실내 장비에 적합하며 높은 비용 성능으로 주문의 90%를 차지합니다.
굴삭기 및 광산 충격 작업 조건을 위한 25-35MPa의 두꺼워진 고압 버전입니다.
리프팅 힘은 보어 및 시스템 압력에만 관련됩니다. 스트로크가 길어지면 부하 용량이 향상될 수 없습니다.
오래된 실린더를 교체할 때 전체 수축 및 확장 길이를 측정하면 육안으로 쉽게 스트로크 부족 및 오일 누출을 판단할 수 있습니다.
공간이 제한된 긴 스트로크에는 텔레스코픽 실린더를 선택하십시오. 다중 각도 스윙 장비에는 용접된 이중 클레비스 실린더를 선택하십시오.
실외 다각 리프팅 기계: 용접 이중 클레비스 유압 실린더
안정적인 실내 저압 장비 : 타이로드 유압실린더
덤프 트레일러 롱 스트로크 리프팅: 텔레스코픽 유압 실린더
굴삭기 굴절식 암: 견고한 교체용 용접 유압 실린더
일반 실내 청결 상태: NBR 씰 + 검정색 방청 페인트
진흙탕 야외 농장: 두꺼운 크롬 피스톤 로드 + 외부 먼지 덮개
해안 염무 환경 : 전체 아연 도금 부식 방지층
고온 고온 오일 상태: 내부 및 외부 누출을 방지하기 위한 FKM 불소 고무 씰
첫 번째 선택: 복동형 용접 이중 클레비스 유압 실린더
피해야 할 사항: 타이 로드 실린더는 진동으로 인해 쉽게 파손됩니다. 스트로크가 너무 긴 텔레스코픽 실린더는 소형 농기구에 적합하지 않습니다.
첫 번째 선택: 2~4단 단동 텔레스코픽 유압 실린더
대안: 경량 소형 트레일러용 긴 스트로크 용접 이중 클레비스 실린더
첫 번째 선택: 견고한 교체용 용접 유압 실린더
대안: 대형 농장 로더용 두꺼운 고압 이중 클레비스 실린더
첫 번째 선택: 표준 타이로드 유압 실린더
피해야 할 사항: 고정된 실내 장비에는 고가의 용접 실린더가 필요하지 않습니다.
얇은 접합 클레비스는 무거운 하중을 받으면 균열이 생기고, 얇은 용접은 오일 누출을 유발합니다. 단조 일체형 클레비스 및 8mm+ 완전 관통 용접, 실외 사용에 권장되는 두꺼운 크롬 로드를 확인하세요.
진동은 타이 로드를 느슨하게 하고 피스톤 로드를 구부리는데, 이는 안정적인 실내 장비에만 허용됩니다.
처음 두 단계 내에서 무거운 부하를 제어합니다. 완전히 확장하면 추력이 급격히 떨어집니다. 다층 씰을 보호하려면 유압 오일을 정기적으로 교체하십시오.
잘못된 크기는 일반적으로 설치할 수 없습니다. 주문하기 전에 확인을 위해 오래된 실린더 사진과 기계 모델을 제공하십시오.
24시간 이내에 일치하는 계획을 얻으려면 다음 정보를 엔지니어에게 보내십시오.
기계 산업 및 전체 모델
오래된 실린더 장착 끝의 선명한 사진
측정된 보어, 로드 직경, 완전히 확장된 길이와 수축된 길이
사용 압력 및 환경(고온, 해변, 진흙탕 현장)
우리는 4가지 실린더 유형 모두에 대해 1pc 샘플 맞춤화를 지원하며, 각 제품은 완전한 압력 테스트 보고서와 12개월 보증을 제공합니다.
