건설 기계 오일 씰 고장의 10가지 근본 원인: 설치 공차에서 오일 온도까지의 누출 문제 해결

머리말

건설 기계의 유압 누출 90%는 조기 오일 씰 고장으로 인해 발생합니다. 씰 비용이 낮으면 가동 중지 시간과 부품 마모로 인해 막대한 손실이 발생합니다. 이 기사에서는 ISO 봉인 표준, CE 조립 규칙 및 광산, 위생 및 건설 차량의 실제 유지 관리 데이터를 결합하여 10가지 일반적인 실패 원인을 나열하고 기계공 및 차량 관리자를 위한 간단하고 실행 가능한 수정 사항을 나열합니다.

I. 조립 불량(불량의 42%)

1.1 날카로운 버 및 불량한 샤프트 모따기

• 날카로운 샤프트 가장자리는 설치 중에 씰 립을 자르고 누출이 느리게 발생합니다.
• 표준: 15°-30° 모따기, 샤프트 거칠기 Ra≤0.8μm.
• 수정: 조립하기 전에 모든 샤프트 가장자리를 연마합니다.

1.2 표준을 초과하는 조립 공차

• 부적격 샤프트 크기로 인해 립 사전 조임력이 손상됩니다.
• 데이터: 공차가 0.08mm를 초과하면 서비스 수명이 70% 감소합니다.
• 해결 방법: 피팅하기 전에 마이크로미터로 샤프트를 측정하세요.

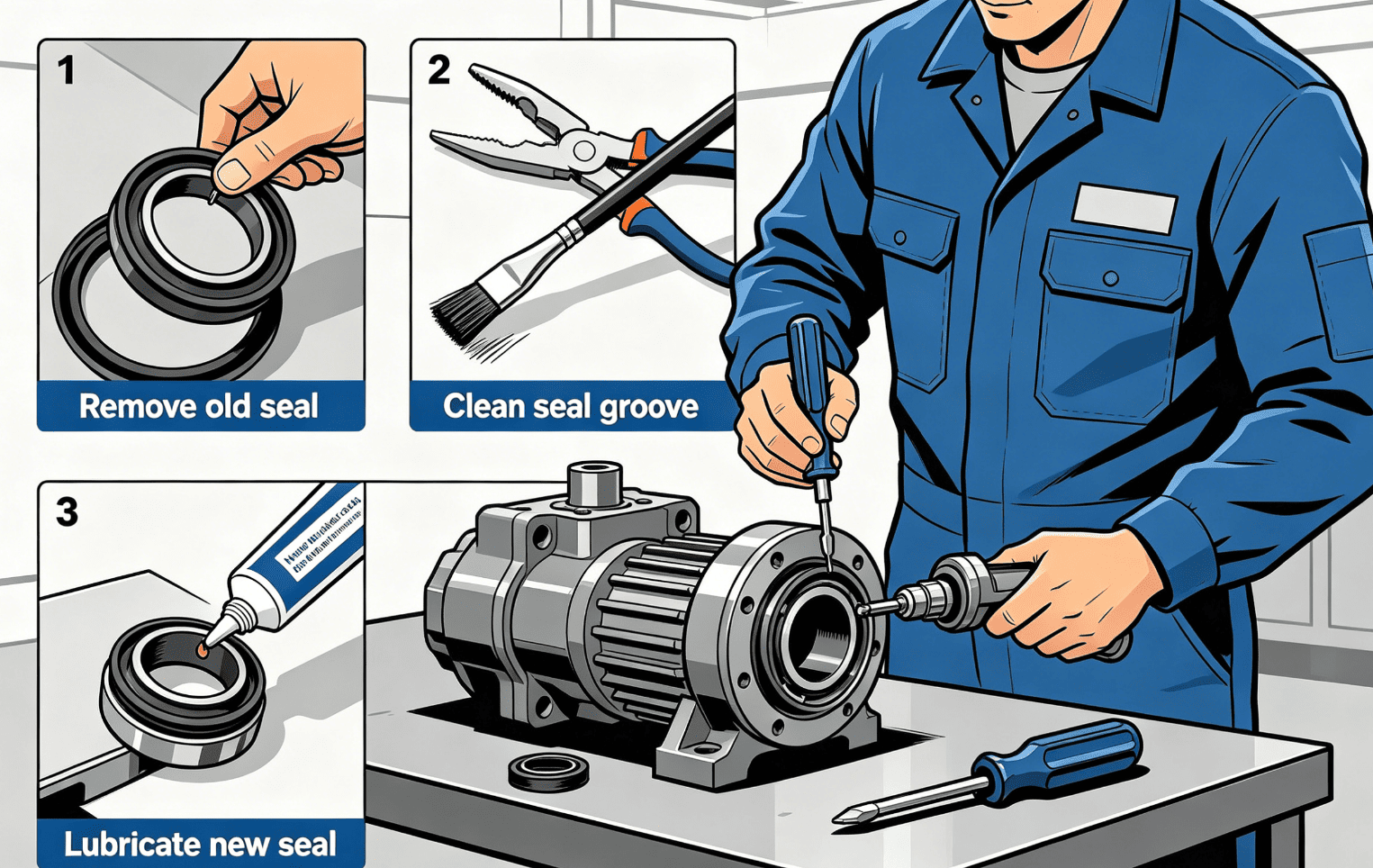

1.3 특별한 도구 없이 대략적인 설치

• 해머를 치면 씰 금속 뼈대가 변형됩니다.
• 표준: 플라스틱 프레스 슬리브를 사용하고 씰 립에 윤활유를 바릅니다.

II. 샤프트 표면 손상(고장 중 21%)

2.1 샤프트의 긁힘 및 원형 홈 2.1.1 모래 및 금속 조각이 샤프트를 마모시키고 씰링이 파손됩니다.

• 고위험 기계: 굴착기, 광산 트럭.
• 수정: 작은 홈을 코팅합니다. 심하게 긁힌 피스톤 로드를 교체하십시오.

2.2 과도한 샤프트 방사형 런아웃

• 불균형한 마찰로 인해 국부적인 과열과 일방적인 누출이 발생합니다.
• 표준: 샤프트 방사형 런아웃 ≤0.05mm.

III. 비정상적인 오일 온도(고장 중 16%)

3.1 장기간 높은 작동유 온도

• NBR 씰은 90℃ 이상에서 빠르게 균열됩니다. 쿨러가 막히면 온도가 110℃ 이상 올라갑니다.
• 수정 사항: 라디에이터를 청소하세요. 고온 채굴 기계에는 FKM 씰을 사용하십시오.

3.2 저온 콜드 스타트 ​​손상

• 일반 고무는 추운 날씨에 굳어 시동 시 밀봉이 되지 않습니다.
• 해결 방법: 장비를 3~5분 동안 예열하세요. 저온 수정 NBR 씰을 채택하십시오.

IV. 일치하지 않고 성능이 저하된 유압 오일

4.1 작동유와 호환되지 않는 씰 재질

• NBR은 합성 유압유에 의해 부풀어 오르고 견고성을 잃습니다.
• 규칙: 미네랄 오일의 경우 NBR; 합성 및 내화유용 FKM.

4.2 더럽고 산화된 유압 오일

• 산성으로 악화된 오일은 고무를 부식시킵니다. 불순물이 씰 입술을 갈아서 만듭니다.
• 규칙: 2000시간 근무마다 오일과 필터를 교체하십시오.

V. 과부하된 작동 압력

5.1 즉각적인 고압 충격

• 암석이 부서지거나 들어올려지면 씰 립이 파손되는 압력 서지가 발생합니다.
• 수정 사항: 고압 실린더용 백업 링 강화 씰을 설치하십시오.

5.2 누적된 내부 배압

• 막힌 리턴 파이프는 씰을 바깥쪽으로 밀어내고 누출을 유발합니다.
• 해결 방법: 오일 회수 파이프라인을 정기적으로 청소하십시오.

6. 잘못된 오일 씰 선택

6.1 작업 조건에 맞지 않는 고무 재질

• 일반 NBR 씰은 뜨거운 채굴 장비에서 300시간 이내에 균열이 발생합니다.
• 선택 가이드: 상온용 NBR; 고열용 FKM.

6.2 잘못된 씰 구조 및크기

• 비골격 씰은 정적 저압 사용에만 적합합니다.
• 조달 팁: 씰을 주문할 때 압력, 온도 및 속도를 제공하십시오.

Ⅶ. 보관 시 고무 노화 및 긴 유휴 시간

7.1 장기 재고 노화

• 빛과 공기의 산화로 인해 사용하지 않은 씰은 탄력성을 잃게 됩니다.
• 규칙: 밀봉 ​​보관 기간은 24개월 이하이며 FIFO 재고 관리를 따릅니다.

7.2 장기간 시스템 종료로 인한 영구 들여쓰기

• 고정 씰은 한 지점에서 눌려진 상태를 유지하며 재시작 후 누출됩니다.
• 수정 사항: 유휴 장비의 경우 매달 실린더를 수축 및 확장합니다.

Ⅷ. 깨진 먼지 보호 부품

8.1 손상된 먼지 와이퍼

• 진흙과 자갈은 깨진 와이퍼를 통과하여 씰 립을 빠르게 마모시킵니다.
• 규칙: 유지보수 시 더스트 와이퍼와 오일 씰을 함께 교체하십시오.

8.2 갈라진 피스톤 로드 보호 슬리브

옥외 건설 기계는 커버가 손상되지 않은 채 쉽게 먼지를 수집합니다.

Ⅸ. 과도한 주행 속도 및 건조 마찰

9.1 왕복 속도 제한 초과

• 고속 이동으로 인해 마찰열이 발생하고 고무 입술이 화상을 입습니다.
• 표준: 일반 씰 속도 제한 ≤0.5m/s.

9.2 윤활 손실 및 건조 마찰

• 유막이 없으면 직접적인 마모와 즉각적인 씰 손상이 발생합니다.
• 금지: 유압 오일이 충분하지 않은 상태에서 실린더 후진을 비우십시오.

X. 내부 인장 스프링 고장

10.1 부식되거나 느슨한 씰 스프링

• 스프링은 유지력을 공급합니다. 부식된 스프링으로 인해 지속적인 누출이 발생합니다.
• 부식 유발 요인: 빗물 및 유화된 유압 오일.

10.2 교체 중 스프링 손실

장착 후 즉시 오일 누출을 일으키는 일반적인 사람의 실수입니다.

결론

반복적인 오일 씰 누출이 씰 결함만으로 인해 발생하는 경우는 거의 없습니다. 대부분의 결함은 잘못된 조립, 잘못된 선택 및 불규칙한 유지 관리로 인해 발생합니다. 이 가이드는 국제 씰링 표준을 따르며 워크숍 교육에 사용할 수 있습니다. 일치하는 오일 씰 모델을 확인할 수 없거나 지속적인 누출 문제를 해결할 수 없는 경우 기계 유형, 작동 압력 및 유압 오일 유형을 당사에 보내 무료 맞춤형 씰링 솔루션을 받으십시오.
