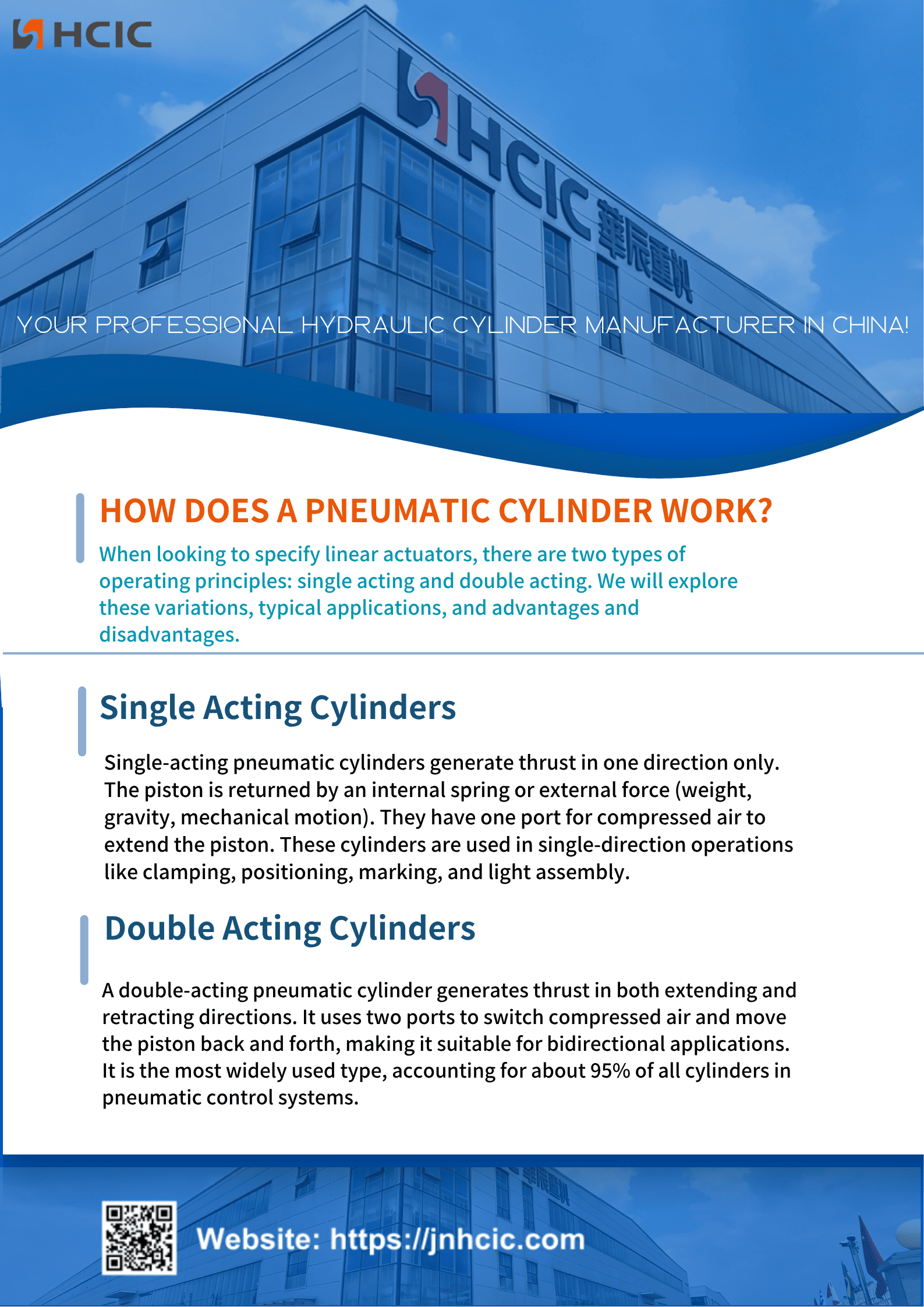

단동식 공압 실린더는 한 방향으로만 추력이나 작동력을 생성합니다. 내장된 스프링이나 중력, 무게 또는 기계적 움직임과 같은 외부 힘을 사용하여 피스톤을 시작 지점으로 되돌립니다.
이 실린더에는 압축 공기를 챔버에 공급하여 피스톤을 목표 위치로 밀어내는 공기 흡입구가 하나만 있습니다.
단동 공압 실린더는 단방향 작업 작업을 위해 제작되었으며 일반적인 용도로는 클램핑, 부품 위치 지정, 마킹, 짧은 스트로크 이동 및 가벼운 조립 작업이 포함됩니다.

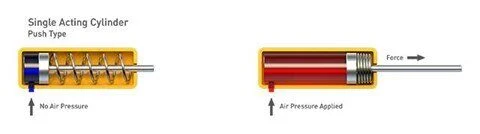

(1). 공기압을 가하면 추력이 발생하여 피스톤이 '밀어집니다'.

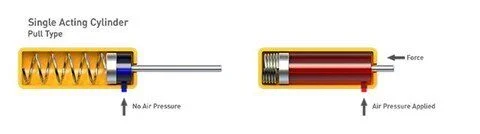

(2) 공기압을 가하면 추력이 발생하여 피스톤이 '당겨집니다'.
간단하고 간단한 구성
컴팩트하고 공간 효율적인 빌드
제어 밸브 및 공기 라인 배관 비용 절감
동일한 크기의 복동 실린더에 비해 압축 공기를 절반만 사용합니다.
스프링 복귀측이 대기와 개방되어 있어 먼지나 이물질이 내부로 유입되어 고장이 발생하고 실린더 수명이 단축됩니다.
스프링 성능은 시간이 지남에 따라 약화되어 스트로크 끝 위치가 불안정해집니다.
보어 직경과 스트로크 길이는 내부 스프링 크기와 강도에 따라 제한됩니다.
스프링이 피스톤의 전진 움직임에 저항하므로 미는 힘이 약간 감소합니다.

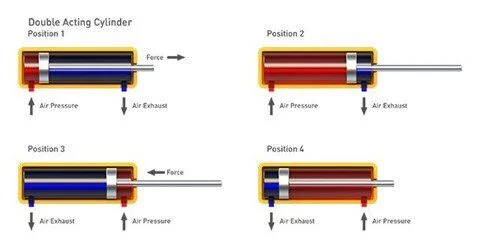

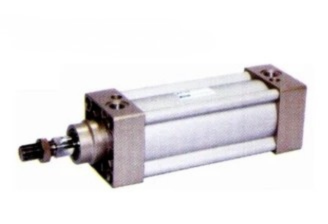

복동식 공압 실린더는 양방향으로 힘을 생성하여 피스톤을 바깥쪽으로 밀고 다시 안쪽으로 당깁니다.
이 디자인은 양쪽 끝에 공기 포트가 있으며 두 포트 사이에 고압 공기를 전환하여 피스톤을 앞뒤로 구동합니다. 산업용 게이트, 댐퍼 개폐 등 양방향 이동이 필요한 작업에 꼭 필요한 제품입니다.
복동 실린더는 공압 제어 시스템에 적용되는 실린더의 약 95%를 차지하는 가장 널리 사용되는 선형 액추에이터입니다.
이는 단동 실린더가 충족할 수 없는 중부하 작업, 긴 스트로크 및 높은 힘 요구를 위한 최적의 선택입니다. 소형 복동 모델은 확장 및 후퇴 스트로크 모두에서 정확하고 고정된 끝 위치가 필요한 작업에도 적합합니다.
작동 방식은 다음과 같습니다.

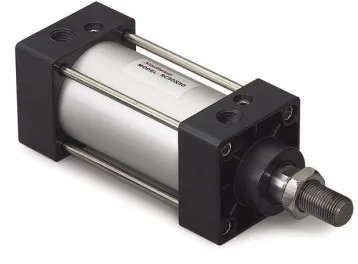

- 거의 모든 ISO 표준 공압 실린더는 복동 설계를 사용합니다.
- 단동 모델보다 보어 크기와 스트로크 길이가 더 넓습니다.
- 기본 복동 프레임에 대한 다양한 사용자 정의 수정
- 중간 스트로크 위치에서 피스톤을 안정적으로 고정하는 내장 잠금 장치가 없습니다.
- 공기는 압축 가능하므로 공급 응용 분야에는 부드럽고 꾸준한 움직임을 위해 유압식 슬레이브 실린더가 필요합니다.
- 긴 스트로크 장치에는 굽힘을 멈추고 작동을 원활하게 유지하기 위해 추가 피스톤 로드 지지대가 필요합니다.
