HCIC의 63-4402-120은 125.31인치 확장 길이, 3/4 NPTF 포트 및 서비스 가능한 씰 세트를 갖춘 덤프 트럭용 핀핀 장착 호이스트 실린더입니다.
Hydraulic port:
3/4NPTFOil volume listed:
2.2gal 충전/9.4gal 확장Listed weight:
250파운드63-4402-120은 덤프 트럭용 4000 시리즈 핀핀 장착 호이스트 실린더입니다. 2핀 장착 배열은 실린더가 고정 장착 지점 사이에서 작동하고 연결된 구조의 움직임을 따르는 관절식 기계 설치를 위해 고안되었습니다.
HCIC 카탈로그에는 이 모델에 대한 확장 치수 3183mm(125.31인치), 닫힌 치수 2138mm(84.19인치) 및 3/4 NPTF 포트가 나열되어 있습니다. 카탈로그에는 또한 자체 공기 빼기 설계, 사전 로드된 V-패킹, 현장 조정 가능한 나사형 헤드너트 및 안정성을 위한 더 긴 베어링 길이가 명시되어 있습니다.
이 문서에서는 모델 63-4402-120만 다룹니다.
| 매개변수 | 63-4402-120 사양 |
|---|---|
| 제품 시리즈 | 4000 시리즈 |
| 장착 스타일 | 핀-핀 장착 |
| 차원 A | 2,138mm/84.19인치 |
| 차원 B | 1044mm/41.12인치 |
| 차원 C | 125.31인치/3,183mm |
| 차원 D | 38mm/1.50인치 |
| 차원 E | 52mm/2.06인치 |
| 치수 F | 2.00인치/51mm |
| 차원 G | 178mm/7.00인치 |
| 차원 J | 52mm/2.06인치 |
| 치수 K | 495mm/19.50인치 |
| M차원 | 카탈로그 테이블에는 해당 없음 |
| 유압 포트 | 3/4 NPTF |
| 나열된 오일량 | 2.2갤런 채우기/9.4갤런 확장 |
| 나열된 무게 | 250파운드 |

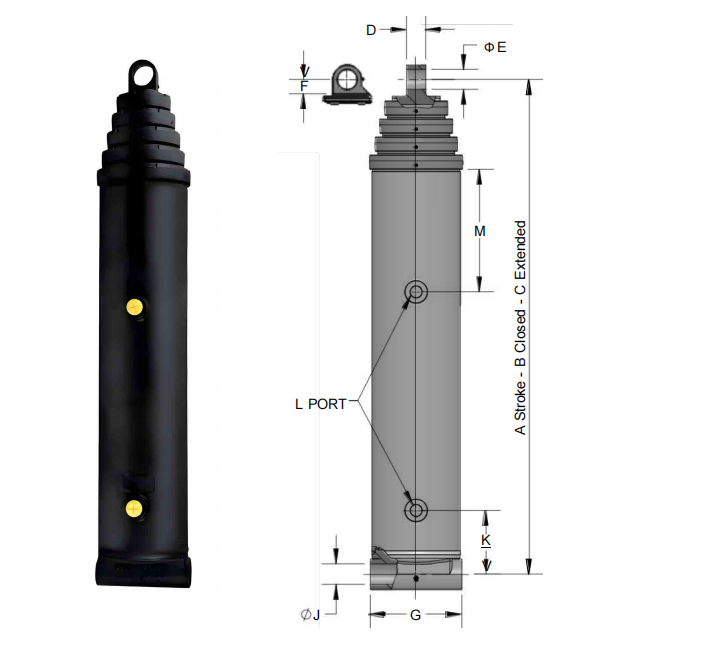

치수는 HCIC 카탈로그 도면에 표시된 문자를 사용합니다. 주문하기 전에 전체 도면, 핀 세부 사항, 유압 및 설치 간격을 확인하십시오.
63-4402-120은 두 개의 기계 핀 사이에 설치됩니다. 한쪽 끝은 실린더 본체에 연결되고 다른 쪽 끝은 로드 엔드 장착에 연결됩니다. 유압 회로가 로드를 확장하거나 수축시키면 핀 중심이 선형 움직임을 연결된 팁 메커니즘으로 전달합니다.
장착 배열에는 정확한 장착이 필요합니다. 기존 액추에이터를 교체하기 전에 다음을 확인하십시오.
- 폐쇄형 및 확장된 핀 중심 거리
- 핀 직경 및 베어링 폭
- 풀무브먼트를 통한 클레비스 정렬
- 포트 위치 및 호스 굴곡 반경
- 헤드너트와 로드 엔드 주변의 여유 공간
- 기계적 정지 및 가능한 측면 하중
올바른 카탈로그 길이만으로는 실린더가 기계에 맞는지 확인할 수 없습니다. 전체 장착 도면은 생산 전에 승인되어야 합니다.
카탈로그에는 4000 시리즈 핀-핀 실린더의 자가 배기 설계가 나와 있습니다. 이 기능은 장비 절차에 따라 유압 시스템이 채워지고 작동될 때 시운전 중에 실린더에 갇힌 공기를 배출하는 데 도움이 될 수 있습니다.
시스템에는 여전히 적절한 충진, 공기 제거 및 오일 청결 관행이 필요합니다. 자가 배기 기능이 있다고 해서 저장소, 호스 및 연결부를 검사할 필요가 없어지는 것은 아닙니다.
실린더에는 사전 로드된 V-패킹과 자체 조정 웨이브 스프링 에너자이저가 포함되어 있습니다. 카탈로그에는 또한 활성화된 "Z" 씰 패키지가 옵션으로 명시되어 있습니다. 최종 씰 배치는 작동유, 온도 및 작동 조건에 따라 확인되어야 합니다.
나사산 헤드너트는 강도를 높이고 현장 밀봉 조정을 위해 나열되어 있습니다. 이는 유지보수 담당자에게 씰 관련 작업을 위한 정의된 서비스 인터페이스를 제공합니다. 서비스 작업을 시작하기 전에 유압을 차단하고 연결된 구조를 지지하며 장비의 안전한 유지 관리 절차를 따르십시오.
HCIC는 안정성을 위해 더 긴 베어링 길이를 나열합니다. 이는 두 핀 사이의 연결 구조를 움직이는 액추에이터와 관련이 있습니다. 실린더는 제어되지 않는 측면 하중을 보상하도록 설계되지 않았기 때문에 적절한 핀 정렬, U자형 갈고리 상태 및 기계 측면 안내가 여전히 필요합니다.
유압이 피스톤에 작용하여 선형 로드 움직임을 생성합니다. 실린더 본체와 로드 엔드는 두 개의 고정 연결부를 통해 해당 움직임을 전달합니다. 유압 펌프와 제어 밸브는 오일 흐름을 결정하는 반면 회로의 압력 보호는 작동 조건을 제한합니다.
모델 63-4402-120의 경우 카탈로그는 사용 가능한 스트로크 범위를 확인하는 데 사용되는 폐쇄 및 확장 치수 값을 제공합니다. 기계 설계자는 실린더를 묶거나 바닥으로 밀어내거나 의도하지 않은 하중 경로로 밀어넣지 않고 팁 구조가 전체 범위를 통해 이동할 수 있는지 확인해야 합니다.
- 굴절식 덤프 장비용 핀-핀 장착
- 125.31인치/3,183mm 카탈로그에 등재된 확장 치수
- 3/4 NPTF 유압 포트
- HCIC에 등재된 자가 출혈 디자인
- 자체 조정 웨이브 스프링 에너자이저가 사전 로드된 V-패킹
- 카탈로그에 나열된 옵션으로 활성화된 "Z" 씰 패키지
- 강도 강화 및 현장 밀봉 조정을 위한 나사식 헤드너트
- 안정성을 위해 베어링 길이가 길어졌습니다.
- 설치 계획을 위한 인치 및 밀리미터 치수
4000 시리즈는 HCIC 카탈로그에 유압식 덤프 솔루션으로 표시됩니다. 모델 63-4402-120은 장비에 핀-핀 실린더가 필요하고 기계 인터페이스가 나열된 치수 범위와 일치하는 경우 고려하기에 적합합니다.
구매자는 하중 경로, 핀 정렬, 작동 속도, 압력, 오일 유형 및 호스 라우팅을 확인해야 합니다. 확장된 치수가 길기 때문에 설치 계획이 특히 중요합니다. 장착을 확인하기 전에 운송 또는 접힌 위치, 전체 기울임 위치 및 모든 중간 위치를 확인하십시오.
프로젝트별 검토를 얻으려면 다음 세부 정보를 제공하세요.
1. 기계 유형 및 팁핑 기능
2. 기존 폐쇄형 및 확장형 핀 센터
3. 핀 직경, 클레비스 폭 및 베어링 배열
4. 필요한 작동 압력 및 펌프 유량
5. 작동유 및 작동 온도
6. 포트 방향 및 호스 라우팅
7. 씰 선호도 또는 유체 호환성 요구 사항
8. 기계적 정지 및 클리어런스 정보
9. 수량 및 목적지
10. 기존 도면, 샘플 측정 또는 사진
이러한 세부 사항을 통해 공칭 모델명만으로는 실린더 치수를 확인할 수 없으며 실제 기계를 기준으로 확인할 수 있습니다.
HCIC는 산업용으로 사용되는 유압 실린더와 유압 동력 장치를 제조합니다. 공식 웹사이트에서는 표준, 특수 목적 및 맞춤형 유압 솔루션을 제공합니다.
63-4402-120 교체 또는 OEM 프로젝트의 경우 기존 실린더 도면 및 기계 인터페이스 세부정보를 보내주세요. HCIC는 생산 전에 부속품을 검토하고 최종 구성을 확인할 수 있습니다.
모델 63-4402-120의 경우 기술 검토를 위해 기계 도면, 핀 치수, 작동 조건 및 필요한 수량을 HCIC에 보내십시오.
