HCIC의 63-4402-104는 108.56인치 확장 길이, 3/4 NPTF 포트 및 서비스 가능한 씰 세트를 갖춘 트레일러용 핀핀 팁 실린더입니다.
Hydraulic port:
3/4 NPTFOil volume listed:
1.8갤런 채우기/7.3갤런 확장Listed weight:

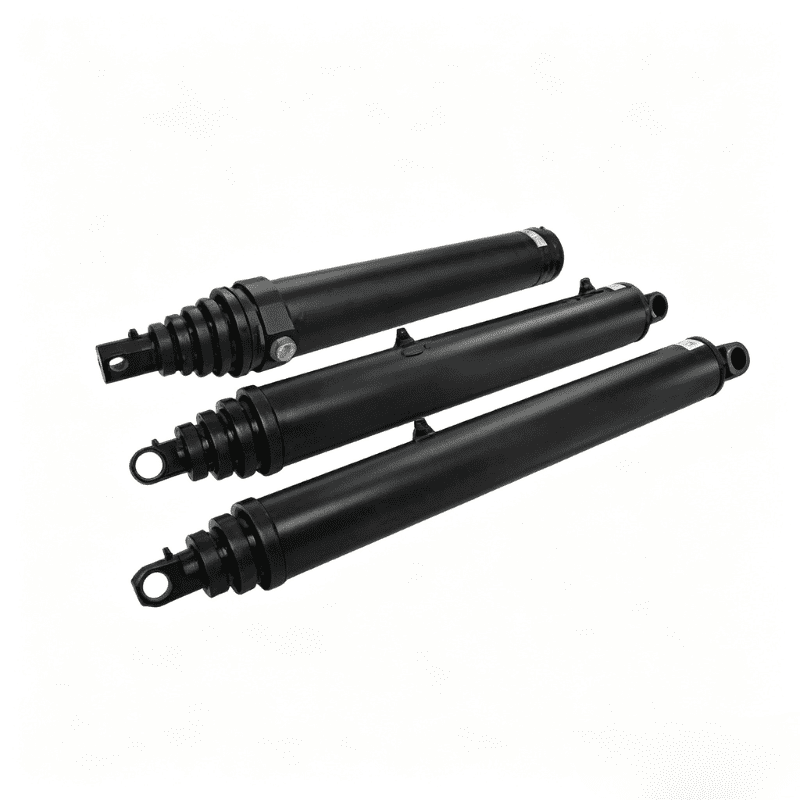

208파운드63-4402-104는 트레일러용 4000 시리즈 핀핀 장착형 티핑 실린더입니다. 핀-핀 장착 형식을 사용하면 별도의 플랜지나 풋 장착 배열이 필요 없이 실린더를 두 기계 장착 지점 사이에 연결할 수 있습니다.
카탈로그에는 108.56인치(2757mm) 확장 치수, 71.94인치(1827mm) 폐쇄 치수 및 3/4 NPTF 포트가 나열되어 있습니다. 또한 실린더는 카탈로그에 표시된 장착 배열에서 안정적인 작동을 지원하기 위해 자동 배기 설계, 사전 로드된 V-패킹 및 더 긴 베어링 길이를 사용합니다.
이 문서에서는 모델 63-4402-104만 다룹니다.
| 매개변수 | 63-4402-104 사양 |
|---|---|
| 제품 시리즈 | 4000 시리즈 |
| 장착 스타일 | 핀-핀 장착 |
| 차원 A | 1,827mm/71.94인치 |
| 차원 B | 930mm/36.62인치 |
| 차원 C | 2,757mm/108.56인치 |
| 차원 D | 38mm/1.50인치 |
| 차원 E | 52mm/2.06인치 |
| 치수 F | 2.00인치/51mm |
| 차원 G | 178mm/7.00인치 |
| 차원 J | 52mm/2.06인치 |
| 치수 K | 495mm/19.50인치 |
| M차원 | 카탈로그 테이블에는 해당 없음 |
| 유압 포트 | 3/4 NPTF |
| 나열된 오일량 | 1.8갤런 채우기/7.3갤런 확장 |
| 나열된 무게 | 208파운드 |

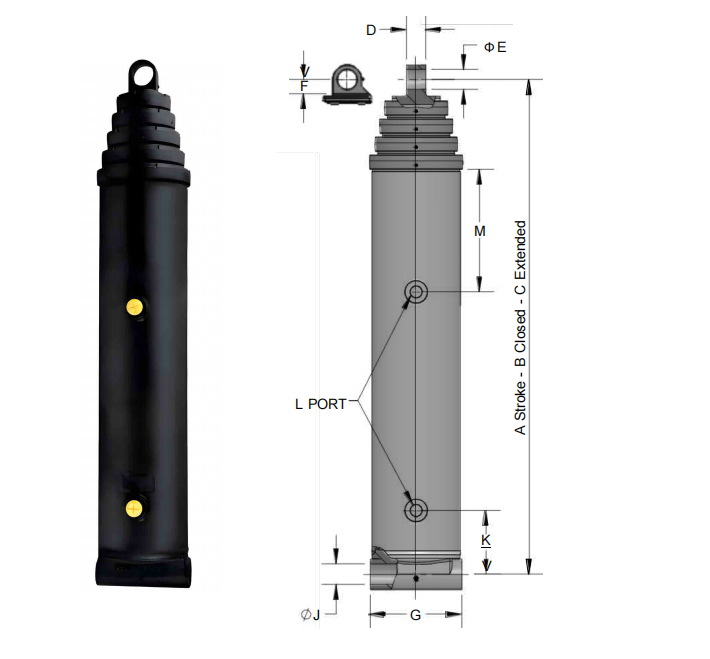

A부터 M까지의 문자는 HCIC 카탈로그의 치수 도면을 나타냅니다. 주문하기 전에 전체 설치 도면, 핀 치수, 작동 압력 및 유압 회로 요구 사항을 확인하십시오.

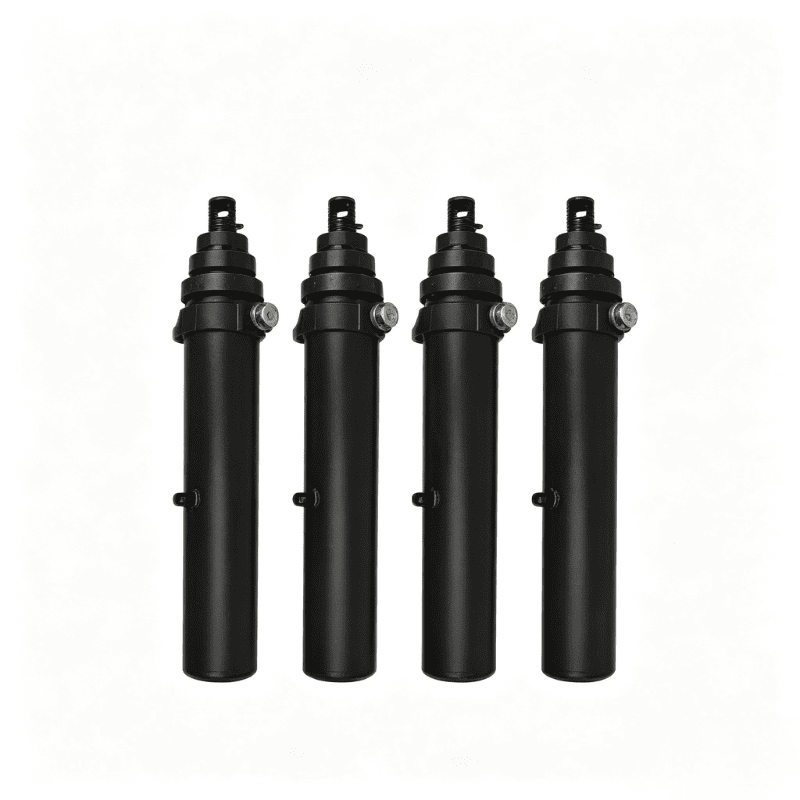

핀-핀 유압 실린더는 두 개의 클레비스 또는 러그 지점 사이에 설치됩니다. 실린더 본체와 로드 엔드 연결부는 핀을 통해 기계 부하를 전달합니다. 이 레이아웃은 액추에이터가 덤프 본체, 연결 장치 또는 기타 관절 구조의 움직임을 따라야 하는 경우에 일반적입니다.
맞춤은 닫힌 치수와 확장된 치수 이상의 요소에 의해 결정됩니다. 구매자는 다음 사항을 확인해야 합니다.
- 양쪽 끝의 핀 중심 거리
- 핀 직경 및 사용 가능한 베어링 폭
- 클레비스 정리 및 정렬
- 유압 포트 방향
- 전체 스트로크를 통한 호스 이동
- 헤드와 로드엔드 주변의 기계적 틈새
63-4402-104는 전체 길이보다 승인된 치수 도면에서 선택해야 합니다.
카탈로그는 자가 출혈 설계를 식별합니다. 실제 설치 작업에서 이는 시운전 중에 실린더에 남아 있는 갇힌 공기의 양을 줄이는 데 도움이 될 수 있습니다. 장비 제조업체의 절차에 따라 기계 회로를 채우고 퍼지해야 합니다.
나열된 밀봉 배열은 자체 조정 웨이브 스프링 에너자이저와 함께 사전 로드된 V-패킹을 사용합니다. 카탈로그에는 또한 활성화된 "Z" 씰 패키지가 옵션으로 명시되어 있습니다. 최종 씰 구성은 작동유, 온도 범위 및 적용 작업 조건에 따라 확인되어야 합니다.
나사형 헤드너트는 강도를 높이고 현장 밀봉 조정을 위한 기능으로 나열됩니다. 또한 씰 검사나 조정이 필요할 때 실용적인 서비스 인터페이스를 제공합니다. 모든 현장 조정은 승인된 유지 관리 절차를 따라야 하며 압력 격리 및 안전한 분해 방법을 대체해서는 안 됩니다.
카탈로그에는 안정성을 위해 더 긴 베어링 길이가 나와 있습니다. 핀-핀 설치에서는 액추에이터가 움직이는 구조를 따르기 때문에 안내가 중요합니다. 올바른 정렬과 적절한 핀 상태가 여전히 필요합니다. 베어링 길이가 길면 실린더가 제어되지 않는 측면 하중에 적합하지 않습니다.
63-4402-104는 유압을 선형 운동으로 변환합니다. 오일이 해당 포트에 들어가면 압력이 피스톤 영역에 작용하여 로드를 바깥쪽이나 안쪽으로 움직입니다. 로드 엔드 및 캡 엔드 핀은 해당 움직임을 연결된 팁 메커니즘으로 전달합니다.
사용 가능한 이동은 카탈로그의 닫힌 치수와 확장된 치수로 정의됩니다. 유압 밸브, 펌프 흐름, 릴리프 보호 장치 및 기계 형상에 따라 서비스에 사용할 수 있는 실제 속도와 힘이 결정됩니다.
실린더를 독립적인 리프팅 장치로 취급해서는 안 됩니다. 선택은 유압 회로 및 고정된 기계 구조와 일치해야 합니다.
- 굴절식 유압 장비용 핀-핀 마운팅
- 카탈로그에 등재된 확장 치수 2,757mm/108.56인치
- 3/4 NPTF 유압 포트
- HCIC에 등재된 자가 출혈 디자인
- 자체 조정 웨이브 스프링 에너자이저가 사전 로드된 V-패킹
- 카탈로그에 나열된 옵션으로 활성화된 "Z" 씰 패키지
- 강도 강화 및 현장 밀봉 조정을 위한 나사식 헤드너트
- 안정성을 위해 베어링 길이가 길어졌습니다.
- 인치 및 밀리미터 단위로 사용 가능한 닫힌 치수와 확장된 치수
카탈로그에는 4000 시리즈 핀-핀 실린더가 유압식 티핑 솔루션 아래에 배치되어 있습니다. 63-4402-104는 실린더가 두 개의 핀 사이에 장착되어야 하고 사용 가능한 설치 범위가 카탈로그 치수와 일치하는 장비에 대해 고려될 수 있습니다.
장착을 확인하기 전에 전체 기계 동작을 검토하십시오. 실린더는 완전히 수축 및 확장할 때 충분한 여유 공간이 있어야 하며 팁 구조가 움직일 때 핀이 정렬된 상태를 유지해야 합니다. 3/4 NPTF 연결이 호스 제조업체의 한계를 넘어서는 비틀림이나 굽힘에 노출되지 않도록 호스 라우팅도 점검해야 합니다.
문의사항과 함께 다음 정보를 보내주세요.
1. 기계 종류 및 실린더 기능
2. 기존 핀 중심 치수
3. 핀 직경 및 클레비스 폭
4. 필수 폐쇄 및 확장 길이
5. 작동 압력 및 펌프 흐름
6. 작동유 및 작동 온도
7. 포트 방향 및 호스 라우팅
8. 필수 씰 옵션
9. 수량 및 배송지
10. 기존 원통도면 또는 선명한 사진
교체 실린더가 기존 덤프 메커니즘에 맞아야 할 경우 도면이 특히 중요합니다.
