모델 516 파워 호이스트는 설치 계획을 위한 본체 치수가 24인치이고 호이스트 길이가 39.25인치인 덤프 트레일러용 소형 리프팅 솔루션입니다.
모델 516 파워 호이스트는 덤프 트레일러 리프팅 시스템을 위한 소형 호이스트 옵션입니다. 카탈로그 치수는 주문하기 전에 프레임 공간, 힌지 형상 및 유압 설치 요구 사항을 확인할 수 있는 실용적인 출발점을 제공합니다.

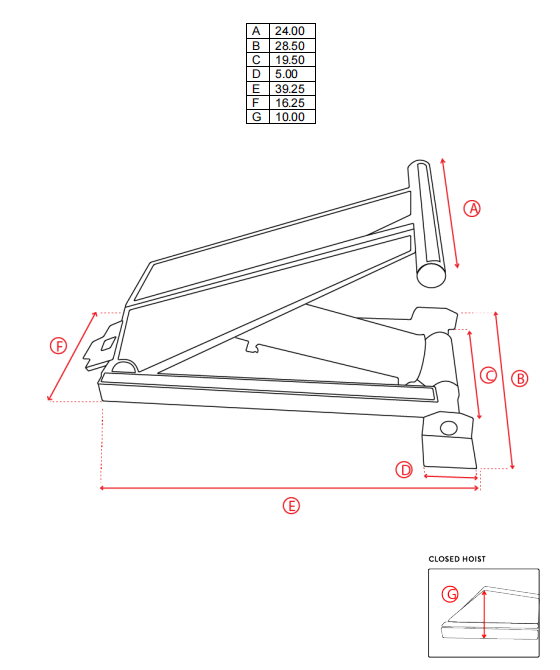

모델 516 파워 호이스트는 A부터 G까지 7가지 차원 참조와 함께 American Power Hoists 카탈로그에 나열되어 있습니다. 이러한 측정은 트레일러 제작자 또는 교체 구매자가 리프팅 용량만으로 장비를 선택하는 대신 사용 가능한 장착 영역과 호이스트를 비교하는 데 도움이 됩니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 516 |
| 제품 카테고리 | 파워 호이스트 |
| 차원 A | 24.00인치 |
| 차원 B | 28.50인치 |
| 차원 C | 19.50인치 |
| 차원 D | 5.00인치 |
| 차원 E | 39.25인치 |
| 치수 F | 16.25인치 |
| 차원 G | 10.00인치 |
이는 카탈로그 치수입니다. 최종 승인 전 도면을 고객의 실제 프레임, 피봇 포인트, 설치 방법과 비교하여 확인해야 합니다.
덤프 트레일러 호이스트는 양력을 제공하는 것 이상의 역할을 합니다. 프레임 레일 사이에 맞아야 하고, 덤프 본체 형상과 함께 작동해야 하며, 움직이는 구조물을 위한 충분한 여유 공간을 남겨 두어야 합니다. 따라서 모델 516 파워 호이스트는 세 가지 실제 단계로 평가될 수 있습니다.
카탈로그 도면의 치수 A, B, C부터 시작합니다. 사용 가능한 프레임 공간 및 덤프 본체 힌지의 위치와 비교하십시오. 종이에서는 허용 가능한 치수라도 본체가 회전할 때 간섭이 발생할 수 있으므로 전체 이동 경로를 확인해야 합니다.
치수 D, F 및 G는 구매자가 호이스트와 트레일러 프레임 및 지지 브래킷의 장착 관계를 검토하는 데 도움이 됩니다. 올바른 장착 플레이트, 핀 센터 및 보강 세부 사항은 트레일러 설계에 따라 다릅니다. 모델 번호만으로 추측해서는 안 됩니다.
치수 E는 모델 516의 경우 39.25인치로 표시됩니다. 이 측정은 호이스트를 제한된 길이의 덤프 본체 아래에 배치해야 할 때 중요합니다. 닫힌 위치, 몸체 각도, 서비스 접근에 필요한 공간 등을 함께 검토해야 합니다.
정확한 모델 번호를 사용하면 OEM 또는 교체 문의를 더 쉽게 처리할 수 있습니다. 이는 구매자가 트레일러 구조, 장착 배열 및 작동 요구 사항을 확인하는 동안 공급자에게 명확한 기준점을 제공합니다.
교체 요청의 경우 구매자는 모델 플레이트 또는 카탈로그 참조, 기존 설치 사진, 사용 가능한 장착 치수 및 트레일러 리프팅 배열을 보내야 합니다. 원래 장치가 수정된 경우 업데이트된 치수는 이전 모델 번호 자체보다 더 유용합니다.
모델 516 파워 호이스트는 컴팩트한 호이스트 레이아웃과 치수 맞춤이 중요한 덤프 트레일러 리프팅 시스템 논의를 위해 고안되었습니다. 최종 적합성은 트레일러 본체, 하중, 힌지 위치, 유압 회로 및 구조 설계에 따라 달라집니다. 카탈로그 치수 자체로는 리프팅 용량 등급을 설정하지 않습니다.
모델 516 파워 호이스트에 대한 부속품 검토를 요청하려면 다음을 제공하십시오.
- 트레일러 유형 및 차체 치수
- 설치 가능 공간
- 힌지 및 장착 핀 위치
- 기존 유압 구성요소(교체인 경우)
- 필요한 리프팅 순서
- 현재 설치의 사진 또는 치수 도면
- 작동 환경 및 예상 듀티 사이클
이 정보를 통해 HCIC는 카탈로그에 표시되지 않은 세부 정보를 가정하지 않고도 신청서를 검토할 수 있습니다.
모델 516 파워 호이스트는 완전한 덤프 트레일러 리프팅 장치의 일부로 가장 잘 평가됩니다. 카탈로그 치수(특히 24.00인치 A 치수, 39.25인치 E 치수 및 10.00인치 G 치수)는 구매자에게 설치 공간을 확인할 수 있는 명확한 근거를 제공합니다. 정확한 견적을 위해 트레일러 도면과 측정된 장착 정보를 HCIC로 보내주세요.
