덤프 트레일러 카탈로그 치수에 대한 모델 621 파워 호이스트를 검토하고 주문하기 전에 트레일러 프레임 공간, 장착 형상, 본체 간격 및 서비스 접근을 확인하십시오.

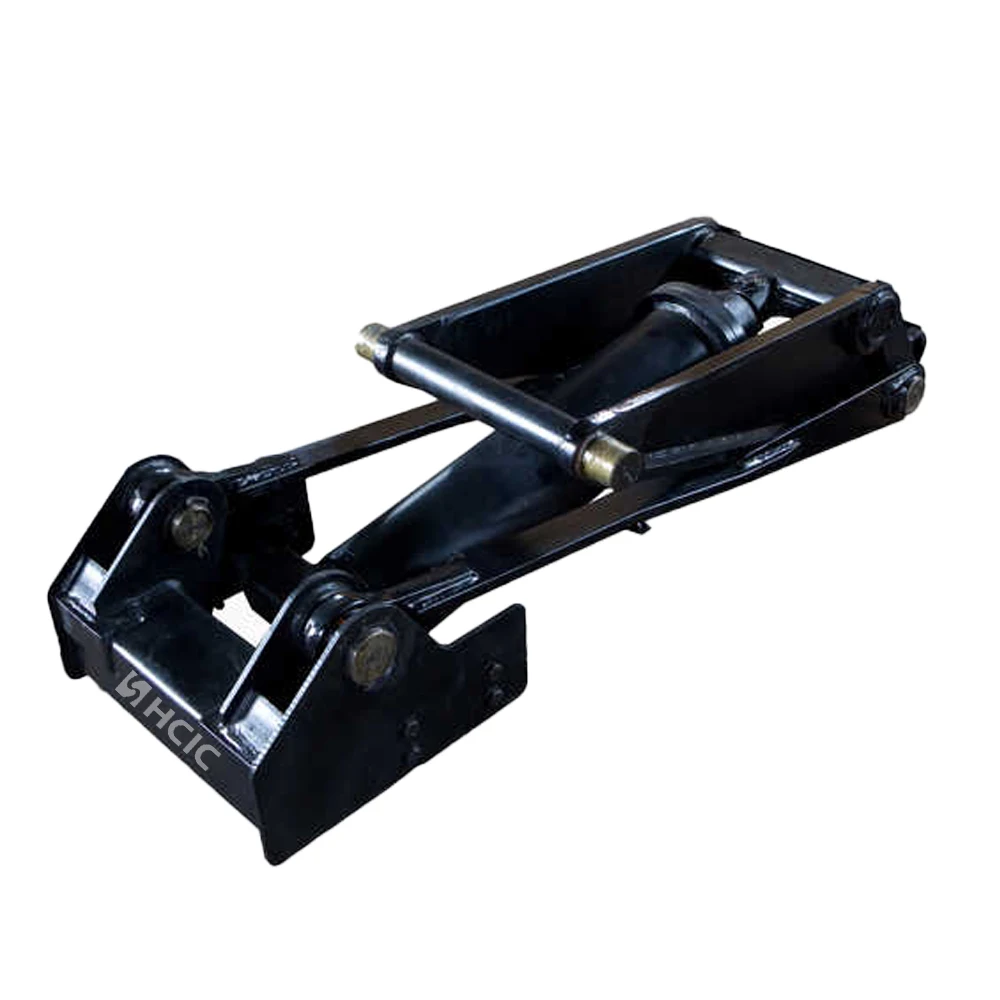

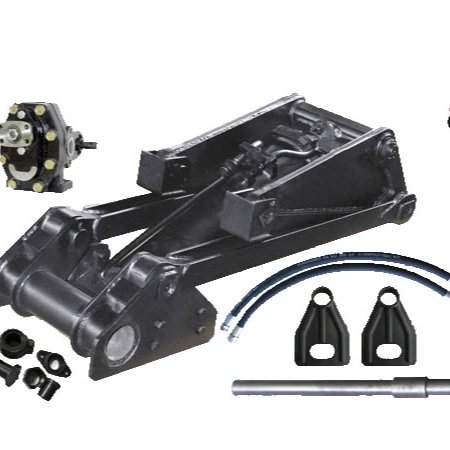

덤프 트레일러용 모델 621 파워 호이스트는 트레일러 리프팅 시스템 애플리케이션용으로 제공된 American Power Hoists 카탈로그에 나열되어 있습니다. OEM 제작자 또는 교체 구매자의 경우 중요한 첫 번째 단계는 치수 장착입니다. 호이스트는 트레일러 프레임, 덤프 본체 이동, 장착 지점 및 유압 장치와 함께 작동해야 합니다.

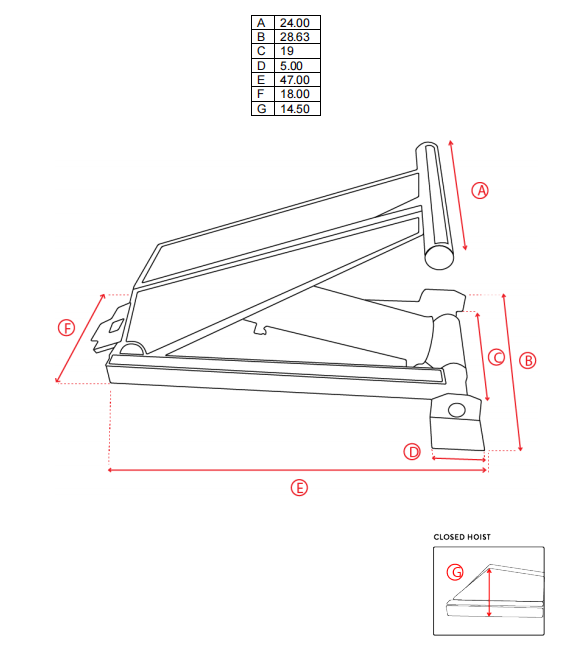

모델 621 페이지는 A부터 G까지 7가지 치수 참조를 제공합니다. 이러한 측정은 최종 브래킷, 핀 및 보강 세부 사항이 승인되기 전에 트레일러 도면 검토를 위한 실질적인 시작점을 제공합니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 621 |
| 제품 카테고리 | 파워 호이스트 |
| 차원 A | 24.00인치 |
| 차원 B | 28.63인치 |
| 차원 C | 19시 |
| 차원 D | 5.00인치 |
| 차원 E | 47.00인치 |
| 치수 F | 18시 |
| 차원 G | 14.50인치 |
위의 값은 제공된 카탈로그의 모델 621 페이지에서 기록되었습니다. 생산 또는 교체 승인 전에 실제 트레일러와 비교하여 최신 기술 도면을 확인하십시오.

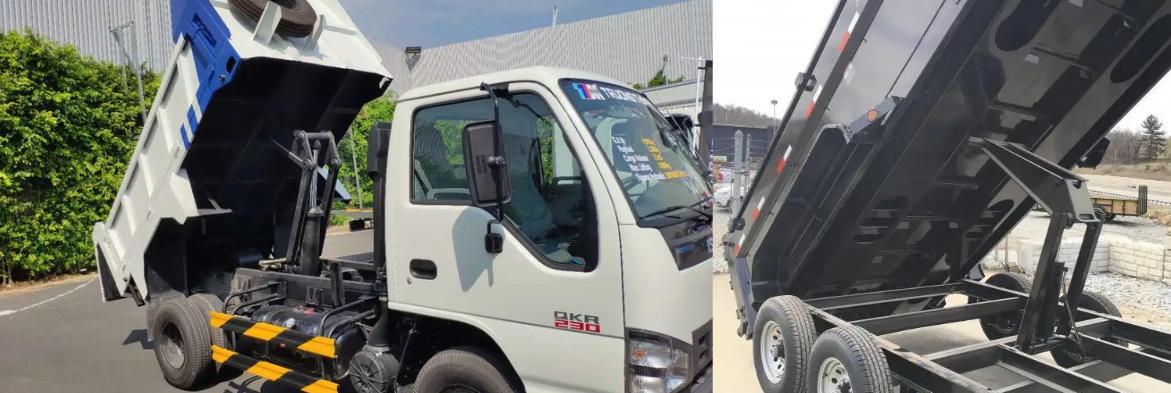

트레일러 호이스트는 변화하는 기계적 각도를 통해 작동합니다. 닫힌 덤프 본체 아래에서 사용 가능한 공간은 본체가 들어올리기 시작하면서 변경될 수 있습니다. 프레임 크로스멤버, 브래킷, 유압 호스 및 차체 밑면은 이동하는 동안 깨끗한 상태를 유지해야 합니다.
이러한 이유로 모델 621 파워 호이스트는 모델 번호만으로 선택하기보다는 전체 리프팅 시스템의 일부로 평가되어야 합니다. 트레일러 구조, 후방 힌지 위치, 장착 배열 및 유압 회로가 모두 최종 설치에 영향을 미칩니다.
호이스트를 프레임과 덤프 본체 사이의 사용 가능한 공간과 비교할 때 치수 A, B 및 C부터 시작하십시오. 닫힌 위치를 측정한 다음 리프팅 주기 동안 신체 이동 경로를 검토합니다.
정적 여유 공간 검사에서는 본체가 회전할 때 발생하는 접촉이 나타나지 않을 수 있습니다. 치수 도면이나 표시된 설치 사진은 닫힌 트레일러에서 찍은 단일 측정보다 더 유용합니다.
치수 D, F 및 G는 구매자가 지지판, 핀 위치 및 프레임 강화에 대해 논의하는 데 도움이 됩니다. 완전한 브래킷 도면으로 취급되어서는 안됩니다. 실제 장착 설계에서는 반력, 핀 정렬, 용접 레이아웃 및 리프팅 힘을 받는 구조를 고려해야 합니다.
또한 지원 배치에는 검사, 호스 라우팅 및 향후 서비스 작업을 위한 충분한 접근이 필요합니다. 일상적인 액세스가 차단되면 엄격한 설치는 자동으로 좋은 설치가 아닙니다.
치수 E는 모델 621의 경우 47.00인치로 표시됩니다. 이 값을 사용 가능한 설치 길이, 닫힌 차체 위치 및 인근 크로스멤버나 장비의 위치와 비교하십시오.
전체 배치에는 유압 연결 및 육안 검사를 위한 공간도 남겨두어야 합니다. 최종 승인은 최신 도면과 전체 이동 범위를 기반으로 해야 합니다.
덤프 트레일러용 모델 621 파워 호이스트는 정의된 카탈로그 모델과 치수 참조가 필요한 리프팅 시스템 프로젝트와 관련이 있습니다. 기계 및 유압 요구 사항이 확인되면 OEM 트레일러 제작, 교체 작업 및 시스템 재설계를 위해 검토될 수 있습니다.
제공된 모델 621 페이지에는 치수가 나열되어 있지만 이 모델에 대한 검증된 용량, 작동 압력 값, 서비스 수명 수치 또는 인증은 제공되지 않습니다. 이러한 세부 사항은 실제 프로젝트에 대해 확인되어야 하며 모델 번호에서 추론되어서는 안 됩니다.
OEM 또는 교체 검토의 경우 다음을 보내주세요.
이 정보는 HCIC가 숨겨진 구조적 또는 유압적 세부 사항을 가정하지 않고 부속품을 평가하는 데 도움이 됩니다.
이는 덤프 트레일러 리프팅 시스템 응용 분야를 위해 여기에서 고려되는 카탈로그에 등재된 파워 호이스트입니다. 최종 적합성은 트레일러 구조, 장착 배열 및 유압 시스템에 따라 다릅니다.
카탈로그에는 A가 24.00인치, B가 28.63인치, C가 19.00인치, D가 5.00인치, E가 47.00인치, F가 18.00인치, G가 14.50인치로 나와 있습니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 621 |
| 제품 카테고리 | 파워 호이스트 |
| 차원 A | 24.00인치 |
| 차원 B | 28.63인치 |
| 차원 C | 19시 |
| 차원 D | 5.00인치 |
| 차원 E | 47.00인치 |
| 치수 F | 18시 |
| 차원 G | 14.50인치 |
제공된 모델 621 페이지에는 검증된 용량 값이 표시되지 않습니다. 전체 트레일러 설계 및 프로젝트 요구 사항을 기준으로 용량을 검토해야 합니다.
자동으로 아닙니다. 교체 결정을 내리기 전에 장착 지점, 핀 중심, 간격, 차체 움직임, 유압 연결 및 프레임 강도를 모두 확인해야 합니다.
치수 E는 47.00인치로 표시됩니다. 사용 가능한 설치 길이, 차체 폐쇄 위치, 서비스 접근 및 인근 프레임 부재와 비교해야 합니다.
모델 참조, 트레일러 세부 정보, 측정된 설치 공간, 힌지 및 핀 위치, 사진 또는 도면, 기존 유압 정보 및 필요한 리프팅 순서를 보내십시오.
정확한 견적을 받으려면 트레일러 도면, 장착 치수 및 사용 가능한 유압 정보를 HCIC에 보내십시오. 최종 결정은 최신 도면과 완전한 리프팅 배치를 사용해야 합니다.
Jinan Huachen Industrial Co., Ltd.(HCIC)는 차량 및 산업 응용 분야용 유압 실린더와 동력 장치를 개발 및 제조합니다. 모델 621 프로젝트의 경우 HCIC는 사용 가능한 설치 정보를 검토하고 OEM 또는 교체 견적에 필요한 기술 세부 정보를 식별할 수 있습니다.
모델 621 파워 호이스트 검토 요청:
