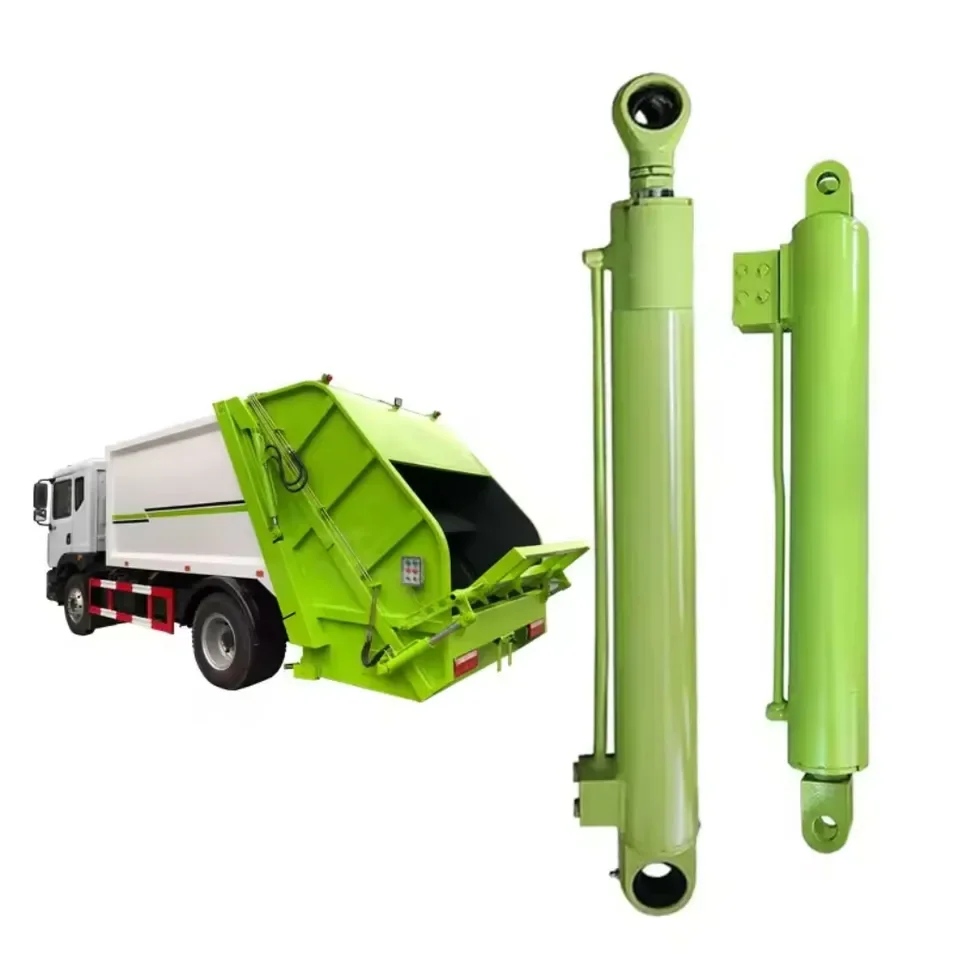

L-HYC00905는 슬라이드 패널 적용을 위한 5.5인치 보어, 2.5인치 로드 및 37인치 스트로크를 갖춘 쓰레기 트럭용 리어 로더 슬라이드 실린더입니다.
Bore:
5.5인치Rod:
2.5인치Stroke:

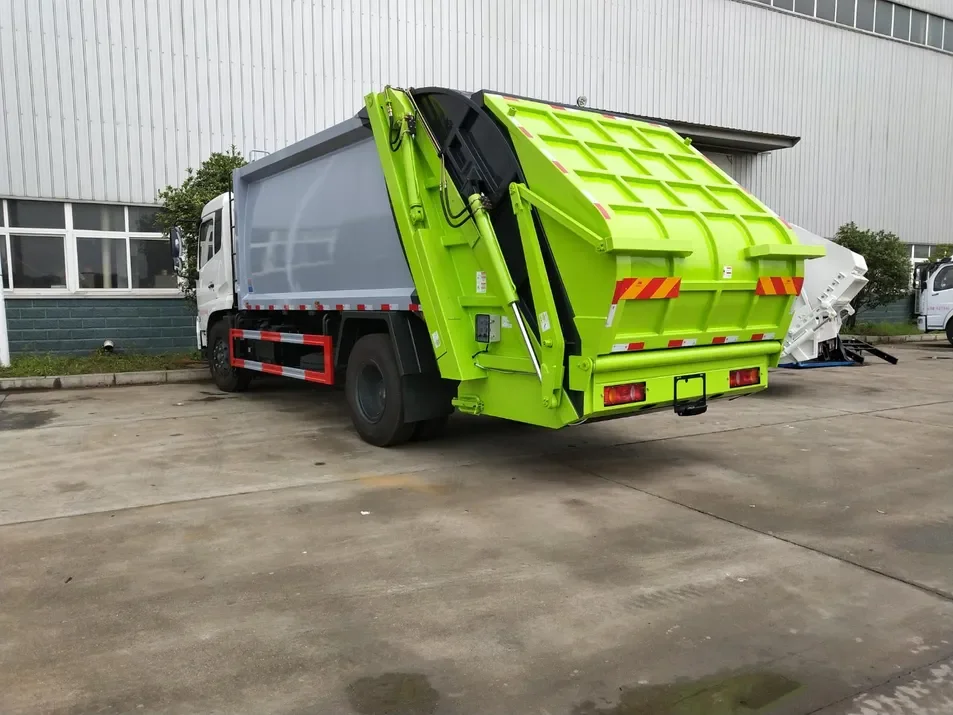

37인치리어 로더 쓰레기 수거 트럭의 슬라이드 실린더는 프론트 로더의 암 실린더와 다른 역할을 합니다. 이는 본체 내부에서 작동하여 로딩 및 전송 주기를 통해 슬라이드 패널을 움직입니다. 이는 사용 가능한 설치 공간, 스트로크 경로 및 연결 지점이 실린더의 힘 등급만큼 중요하다는 것을 의미합니다.
HCIC는 L-HYC00905를 리어 로더 쓰레기 수거차 용도의 L 슬라이드 실린더로 등록했습니다. 카탈로그에는 5.5인치 보어, 2.5인치 로드 및 37인치 스트로크가 나와 있습니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | L-HYC00905 |
| 애플리케이션 | L 슬라이드 실린더 |
| 구경 | 5.5인치 |
| 막대 | 2.5인치 |
| 뇌졸중 | 37인치 |
출처: HCIC-2026 카탈로그, PDF 파일 11페이지, 인쇄된 카탈로그 페이지 19. HCIC의 리어 로더 제품 정보에도 동일한 보어, 로드 및 스트로크 값을 가진 L-HYC00905가 나열되어 있습니다.
슬라이드 패널은 단순히 저항 없이 직선으로 움직이는 것이 아닙니다. 실린더는 포장된 자재, 가이드 마찰 및 변화하는 부하 조건이 움직임에 영향을 미치는 후방 로더 본체 내에서 작동합니다. 스트로크가 너무 짧으면 패널이 의도한 이동을 완료하지 못할 수 있습니다. 장착 위치가 잘못된 경우 실린더가 불리한 각도에 도달하거나 유용한 기계적 이점을 잃을 수 있습니다.
5.5인치 보어와 37인치 스트로크는 실린더 자체를 설명합니다. 그들은 그 자체로 모든 리어로더 본체에 적합하다는 것을 증명하지 않습니다. 슬라이드 가이드, 핀 간격, 후퇴 길이, 포트 위치 및 유압 제어 회로를 여전히 확인해야 합니다.
이는 카탈로그 일치와 확인된 교체 간의 실질적인 차이입니다.
이 모델은 다음 작업을 수행하는 구매자와 관련이 있습니다.
구매자가 이미 L 슬라이드 실린더 참조를 갖고 있고 교체 주문을 하기 전에 실린더 치수를 확인하려는 경우 특히 유용합니다.
리어 로더 슬라이드 실린더 검토를 위해 가능한 경우 다음을 보내십시오.
배럴만 클로즈업한 것보다 차체 내부에 설치된 실린더 사진이 더 유용한 경우가 많습니다. 실제 장착 각도, 사용 가능한 여유 공간, 실린더와 슬라이드 패널 간의 관계를 보여줍니다.
HCIC의 리어 로더 실린더 정보는 슬라이드, 스윕 및 패커 애플리케이션을 다룹니다. L-HYC00905의 경우 첫 번째 검토는 다른 리어로더 메커니즘의 사양을 혼합하기보다는 L 슬라이드 실린더 구성에 초점을 맞춰야 합니다.
원래 모델을 더 이상 사용할 수 없는 경우 전체 설치 데이터에서 교체 모델을 확인해야 합니다. 보어와 스트로크는 단지 시작점일 뿐입니다. 연결 형상과 작업 공간에 따라 실린더가 트럭 본체에서 동일한 움직임을 수행할 수 있는지 여부가 결정됩니다.
HCIC 카탈로그에서는 이를 리어 로더 쓰레기 수거차 용도의 L 슬라이드 실린더로 식별합니다.
카탈로그에는 5.5인치 보어, 2.5인치 로드 및 37인치 스트로크가 나열되어 있습니다.
자동으로 아닙니다. 장착 지점, 수축된 길이, 포트 배열, 작동 압력 및 슬라이드 형상도 일치해야 합니다.

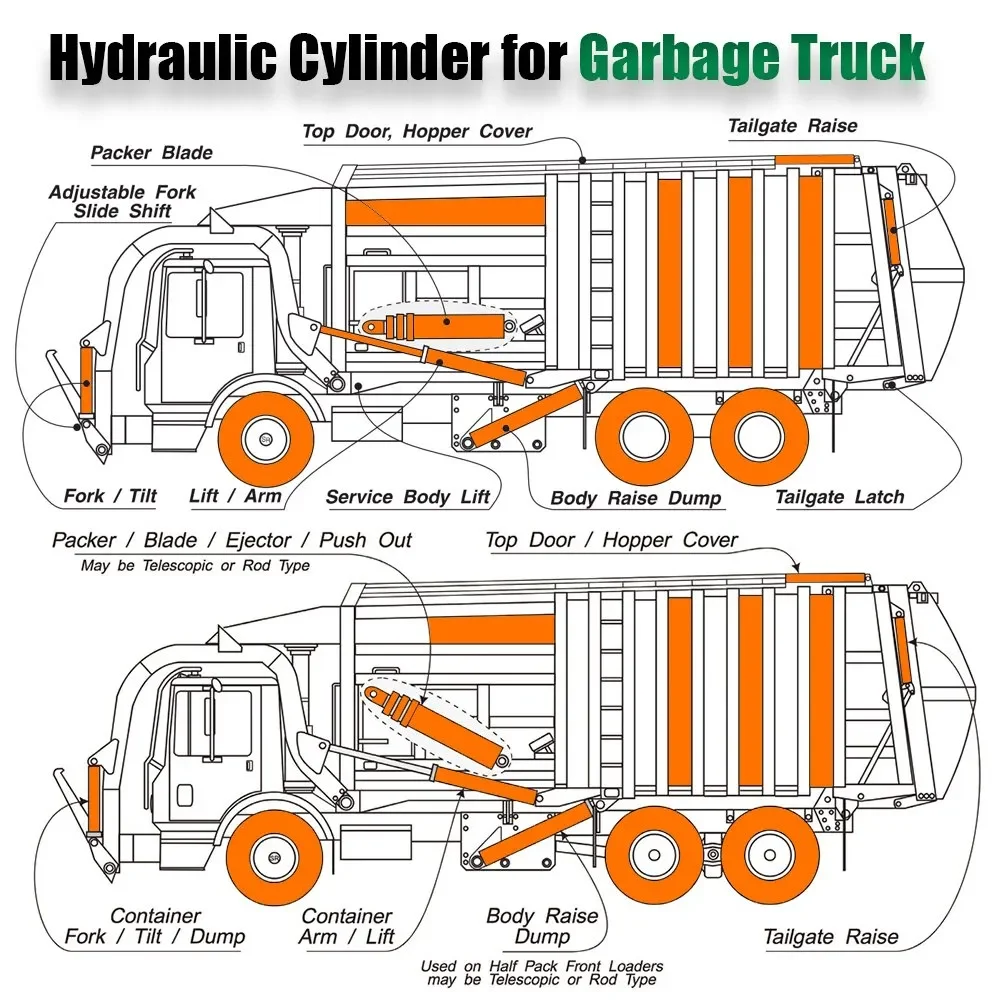

리어 로더 본체에서 서로 다른 메커니즘을 작동합니다. 슬라이드 실린더는 슬라이드 메커니즘을 움직입니다. 패커 실린더는 포장 메커니즘을 작동합니다. 치수와 장착 요구 사항을 서로 바꿔서 사용할 수 있다고 가정해서는 안 됩니다.
맞춤형 검토는 도면, 샘플, OEM 참조 또는 전체 치수 정보를 기반으로 할 수 있습니다. 최종 구성은 생산 전에 확인되어야 합니다.
