5인치 보어, 16인치 스트로크, 5~11.4톤 카탈로그 용량 범위 및 229lb 대략 중량을 갖춘 덤프 트레일러 리프팅 시스템용 HC-416 가위형 호이스트입니다.

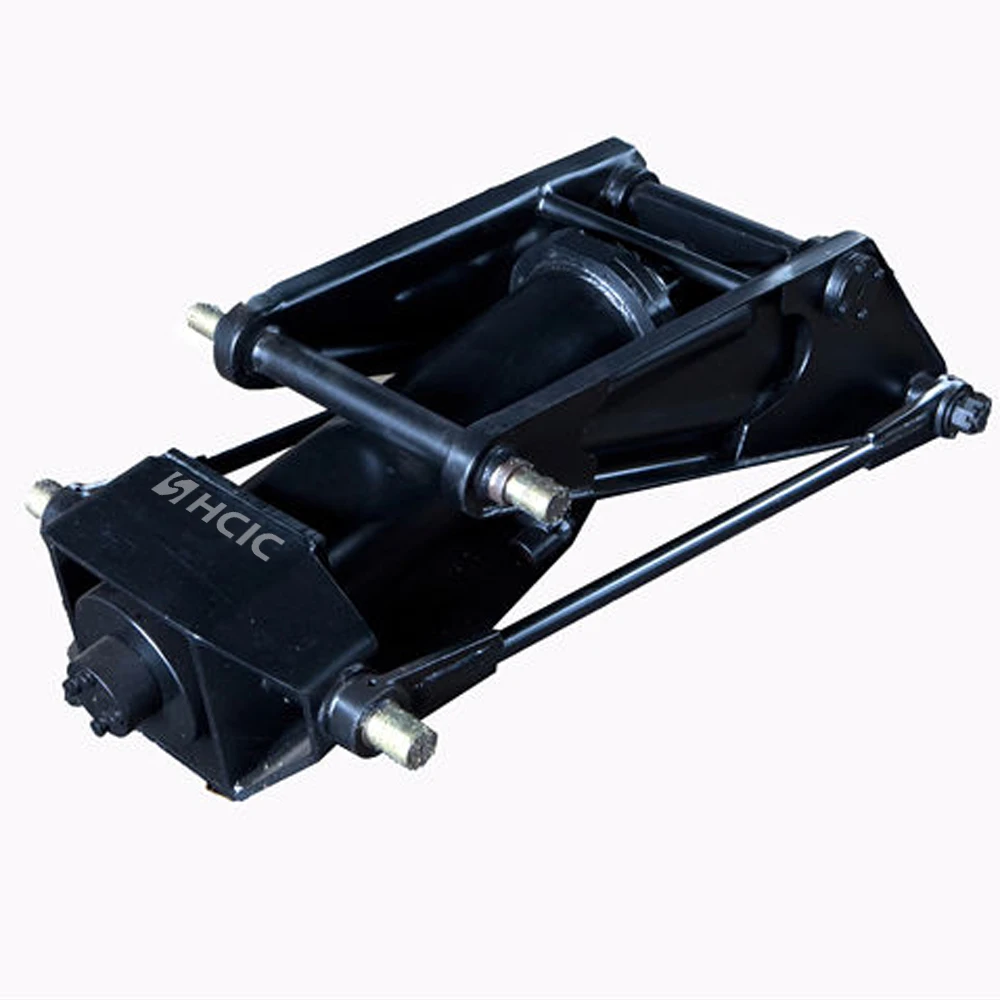

HC-416은 덤프 트레일러 리프팅 시스템용 HCIC-2026 카탈로그에 등재된 가위형 호이스트입니다. 이는 유압 실린더를 시저스 메커니즘, 프레임 및 장착 구성요소와 결합하여 실린더 움직임을 덤프 본체의 제어된 리프트로 전환합니다.
이 모델은 정의된 치수 범위를 갖춘 소형 유압 덤프 트레일러 호이스트가 필요한 트레일러 제작자 및 교체 구매자를 위한 실용적인 출발점입니다. 최종 적합성은 트레일러 프레임, 차체 중량, 힌지 위치, 필요한 덤프 각도 및 유압 회로에 따라 달라집니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | HC-416 |
| 제품 유형 | 덤프 트레일러용 가위형 호이스트 |
| 몸길이 | 40.4인치 |
| 구경 | 5인치 |
| 뇌졸중 | 16인치 |
| 막대 | 2인치 |
| 장착 높이 | 4.97인치 |
| 카탈로그 용량 범위 | 5~11.4톤 |
| 대략적인 무게 | 229파운드 |
위의 값은 제공된 HCIC-2026 카탈로그(PDF 15페이지)의 덤프 트레일러용 시저스 호이스트 표에서 기록됩니다. 용량 범위는 모든 트레일러 설계에 대한 범용 탑재하중 등급이 아니라 애플리케이션 검토를 위한 카탈로그 참조입니다.
직접 유압 실린더가 트레일러 프레임에 항상 최상의 리프팅 형상을 제공하는 것은 아닙니다. 가위형 메커니즘은 실린더 이동과 본체 이동 사이의 관계를 변경하여 리프팅 시스템이 정의된 설치 공간 내에서 작동하도록 돕습니다.
HC-416은 제작자가 카탈로그의 5~11.4톤 적용 범위에 있는 트레일러용 5인치 보어, 16인치 스트로크 호이스트 패키지가 필요한 경우에 적합합니다. 호이스트는 실린더 보어에서만 선택하기보다는 전체 리프팅 시스템의 일부로 검토되어야 합니다.
가위 형상, 피벗 위치 및 본체 힌지는 리프트의 다양한 지점에서 덤프 본체에 도달하는 힘의 양을 결정합니다. 들어올리기 시작하기 쉬운 트레일러는 덤프 사이클의 상단 근처에서 다른 힘과 각도가 필요할 수 있습니다. 그렇기 때문에 생산 승인 전에 프레임 도면과 움직임 확인이 중요합니다.
카탈로그에는 HC-416의 본체 길이가 40.4인치, 장착 높이가 4.97인치로 나와 있습니다. 이 값을 트레일러 프레임, 크로스멤버 및 덤프 본체 아래의 사용 가능한 공간과 비교하십시오. 또한 본체가 닫힌 위치에서 필요한 덤프 각도로 이동하는 동안 여유 공간을 확인하십시오.
5인치 보어, 16인치 스트로크 및 2인치 로드는 메인 실린더 데이터를 설명하지만 그 자체로 완전한 리프팅 결과를 정의하지는 않습니다. 시저 암, 피벗 핀, 본체 힌지 및 장착 브래킷은 모두 실제 힘 경로에 영향을 미칩니다.
호이스트는 직각으로 설치되어야 합니다. 빡빡하거나 잘못 정렬된 피벗은 유압 회로가 교정할 수 없는 저항을 생성할 수 있습니다. 테스트하기 전에 핀이 안착되었는지, 브래킷이 제대로 지지되었는지, 시저 암이 의도한 원호를 통해 움직일 수 있는지 확인하십시오.

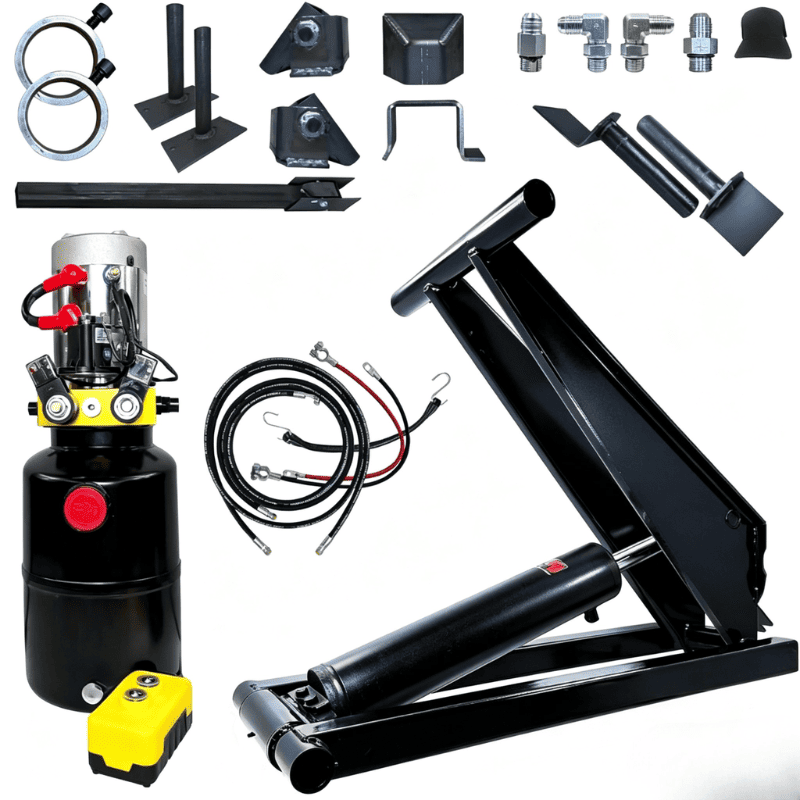

카탈로그에는 펌프, 강철 탱크, 호스, 부속품, 부하 제어 밸브, 지지대 키트 및 배터리 케이블이 포함된 가위형 호이스트 키트가 설명되어 있습니다. 프로젝트에 대한 정확한 키트 구성을 확인해야 합니다. 펌프, 릴리프 보호 장치, 호스 및 제어 밸브는 실린더 및 트레일러의 작동 요구 사항과 일치해야 합니다.
압력이나 호스 상태가 변하더라도 본체가 제어되지 않은 채 떨어져서는 안 되기 때문에 덤프 트레일러 시스템에서는 하중 제어 기능이 중요합니다. 장비 설계자는 시운전 전에 실제 밸브 배열 및 설치 지침을 검토해야 합니다.
HC-416은 OEM 덤프 트레일러 제작, 차량 교체 작업 및 사용 가능한 프레임 공간 및 리프팅 요구 사항이 카탈로그 데이터와 일치하는 트레일러 업그레이드에 고려될 수 있습니다.
일반적인 프로젝트 논의에는 단일 축 또는 탠덤 축 덤프 트레일러, 유틸리티 트레일러, 농업용 트레일러 및 경량 건설 트레일러가 포함됩니다. 올바른 선택은 실제 체중, 탑재량, 힌지 형상, 원하는 덤프 각도 및 작동 환경에 따라 달라집니다.
5~11.4톤 범위를 독립 실행형 승인으로 사용하지 마십시오. 탑재량, 차체 구조 및 하중 분포는 리프팅 시스템의 힘을 변경할 수 있습니다. 다른 호이스트를 HC-416으로 교체하기 전에 기술 검토를 완료해야 합니다.
HC-416 시저스 호이스트 견적 또는 교체 검토를 원하시면 다음을 보내주십시오.
이러한 세부 사항을 통해 호이스트, 실린더 및 유압 동력 장치를 하나의 시스템으로 검토할 수 있습니다.
HC-416은 덤프 트레일러 제작자에게 40.4인치 본체 길이, 5인치 보어, 16인치 스트로크, 4.97인치 장착 높이 및 5~11.4톤 카탈로그 용량 범위를 평가할 수 있는 정의된 가위형 호이스트 모델을 제공합니다.
주문 전 프로젝트별 검토를 위해 트레일러 레이아웃, 리프팅 요구 사항 및 유압 데이터를 HCIC에 보냅니다.
