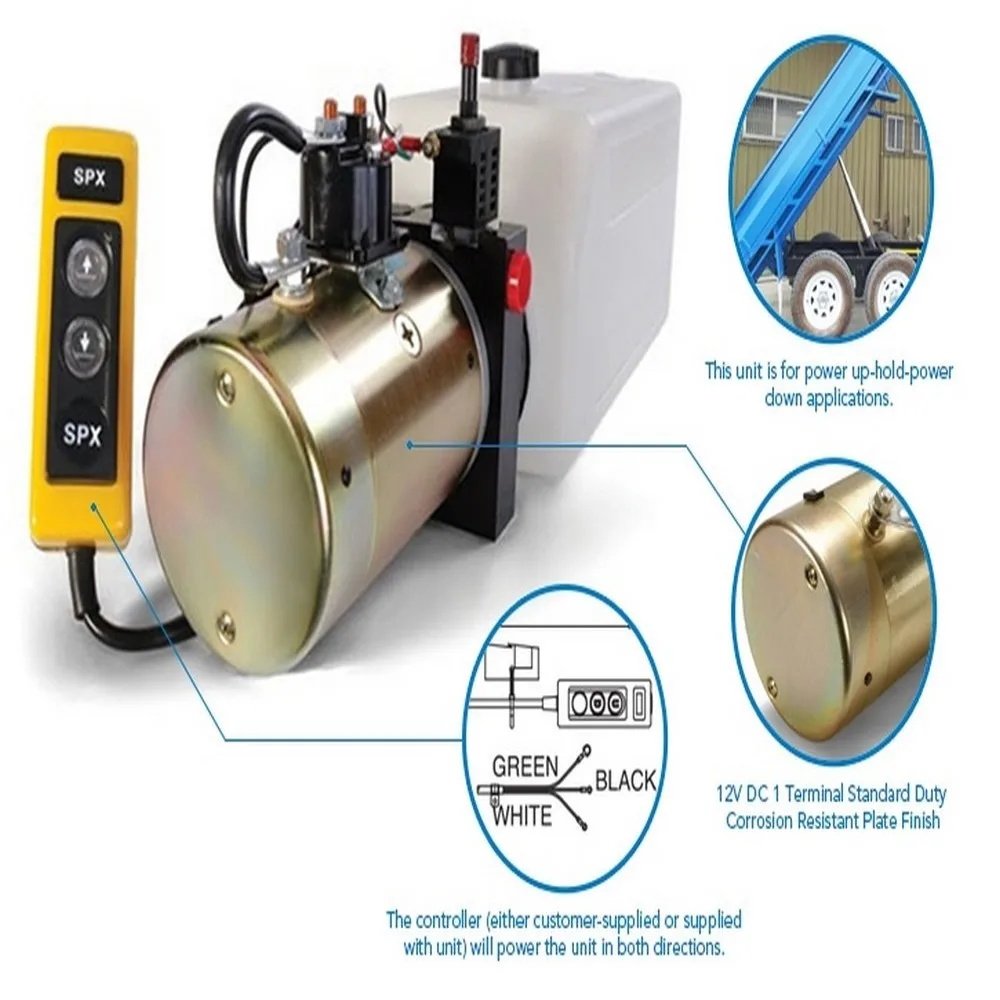

HCPGS는 덤프 트레일러 시스템을 위한 SAE #6 포트, 4갤런 탱크 및 3,000 PSI 사양을 갖춘 1.2 GPM 단동 유압 동력 장치입니다.
Type:
단동Flow:
1.2GPMPort size:
SAE #6Tank size:
4갤런Pressure specification:
3,000PSI덤프 트레일러용 HCPGS 단동 유압 동력 장치는 리프팅 방향에 동력을 공급하고 장비 자체 중량을 사용하거나 하강을 위한 별도의 복귀 장치를 사용하는 회로용으로 설계되었습니다. HCIC 카탈로그에는 이 모델이 1.2 GPM 유량, SAE #6 포트, 4갤런 탱크, 3,000 PSI 및 솔레노이드 작동식 2방향, 2위치 밸브를 갖춘 단동식 장치로 나열되어 있습니다.
이 조합은 트레일러에 양쪽 실린더 방향의 유압 동력이 아닌 간단한 전원 공급 회로가 필요할 때 유용합니다. 올바른 적용은 여전히 실린더, 부하 경로, 트레일러 형상, 배터리 시스템, 호스 라우팅 및 제어 방법에 따라 달라집니다.
| 목 | 카탈로그 정보 |
|---|---|
| 모델 | HCPGS |
| 유형 | 단동 |
| 흐름 | 1.2GPM |
| 접속구경 | SAE #6 |
| 탱크 크기 | 4갤런 |
| 압력사양 | 3,000PSI |
| 밸브 | 솔레노이드 작동; 2방향, 2위치 |
| 카탈로그 소스 | HCIC‑2026, 페이지 16 |
이는 카탈로그 식별 값입니다. 모든 트레일러에 대한 보편적인 리프팅 용량, 보장된 속도 또는 완전한 전기 사양으로 취급되어서는 안 됩니다.
단동식 HPU는 가압된 오일을 실린더의 작동 한쪽으로 보냅니다. 솔레노이드 밸브에 전원이 공급되면 펌프는 연결된 액추에이터를 올리거나 확장하기 위해 흐름을 공급합니다. 명령이 제거되면 회로는 선택한 트레일러 설계에 따라 복귀 조건으로 변경됩니다. 실제 하강 동작은 실린더 유형, 본체 중량, 기계적 저항, 부하 제어 배열 및 복귀 경로에 따라 달라집니다.
이것이 단동 장치와 전원 공급/전원 차단 회로의 주요 차이점입니다. 트레일러에서 실린더를 양방향으로 구동하기 위해 HPU가 필요한 경우 단동식 HCPGS 구성은 자동으로 올바른 선택이 아닙니다. 주문하기 전에 실린더와 제어 순서를 확인해야 합니다.
2방향, 2위치 솔레노이드 밸브는 HCPGS에 단동 회로에 대한 집중 제어 배열을 제공합니다. 이렇게 하면 트레일러에 동력 리프팅과 정의된 하강 경로만 필요한 경우 유압 회로도를 더 쉽게 검토할 수 있습니다.
나열된 흐름은 속도 추정의 시작점입니다. 실제 트레일러 움직임은 실린더 볼륨, 부하, 밸브 제한, 호스 길이, 배터리 상태 및 실린더 포트에서 사용 가능한 흐름에 따라 달라집니다. 전체 시스템을 확인하지 않고 카탈로그 흐름을 보장된 덤프 시간으로 직접 변환하지 마십시오.
4갤런 탱크는 이 모델에 대해 나열된 저장 용량을 제공합니다. 필요한 작동 오일 레벨은 실린더 용량, 호스 용량, 설치 각도, 반환 상태 및 사용 가능한 서비스 공간을 기준으로 확인해야 합니다. 탱크 값만으로는 모든 실린더와 트레일러 본체가 호환된다는 것을 확인할 수 없습니다.
SAE #6 포트는 트레일러에 사용되는 호스, 어댑터 및 피팅 표준과 일치해야 합니다. 장치를 도구 상자나 프레임 구획 내부에 설치하기 전에 나사산 식별, 밀봉 방법, 호스 굽힘 반경 및 조이기 위한 접근 방식을 확인하십시오.
3.5--소형 트레일러 통합
HCPGS는 HCIC의 덤프 트레일러 HPU 섹션에 나열되어 있습니다. 실제 설치를 위해 구매자는 장착 구멍, 모터 및 저장소 간격, 배터리 케이블 배선, 원격 제어 위치 및 도로 잔해로부터의 보호를 확인해야 합니다.
HCPGS는 단동 유압 회로를 사용하여 덤프 트레일러 및 관련 장비에 대해 검토할 수 있습니다. 연결된 실린더와 하강 방법이 적용 분야와 일치하는 경우 OEM 트레일러 제작, 교체 프로젝트 또는 차량 수리에 적합할 수 있습니다.
이는 복동식 전원 장치의 보편적인 대체품이 아닙니다. 전동 견인, 유압 잭 회로 또는 양방향 제어 시퀀스를 사용하는 트레일러에는 다른 밸브 구성이 필요할 수 있습니다.
HCPGS 문의 시 다음 정보를 보내주세요:
이 정보를 통해 HPU를 탱크 크기나 압력만으로 선택하는 대신 트레일러 시스템의 일부로 검토할 수 있습니다.
덤프 트레일러용 HCPGS 단동식 유압 동력 장치는 전원 공급 회로용으로 정의된 카탈로그 옵션입니다. 주요 식별 포인트는 단동형, 1.2 GPM 흐름, SAE #6 포트, 4갤런 탱크, 3,000 PSI 사양 및 2방향, 2위치 솔레노이드 밸브입니다.
신뢰할 수 있는 견적을 얻으려면 실린더 데이터, 트레일러 레이아웃, 전기 공급 및 하강 순서를 제공하십시오. 그런 다음 HCIC는 HCPGS 구성이 전체 유압 시스템과 일치하는지 검토할 수 있습니다.
HCIC는 운송, 폐기물 처리, 건설 및 산업 장비용 유압 실린더, 유압 동력 장치 및 관련 유압 부품을 공급합니다. 최종 제품 적합성은 전체 기계 설계 및 해당 안전 요구 사항에 대해 확인되어야 합니다.
