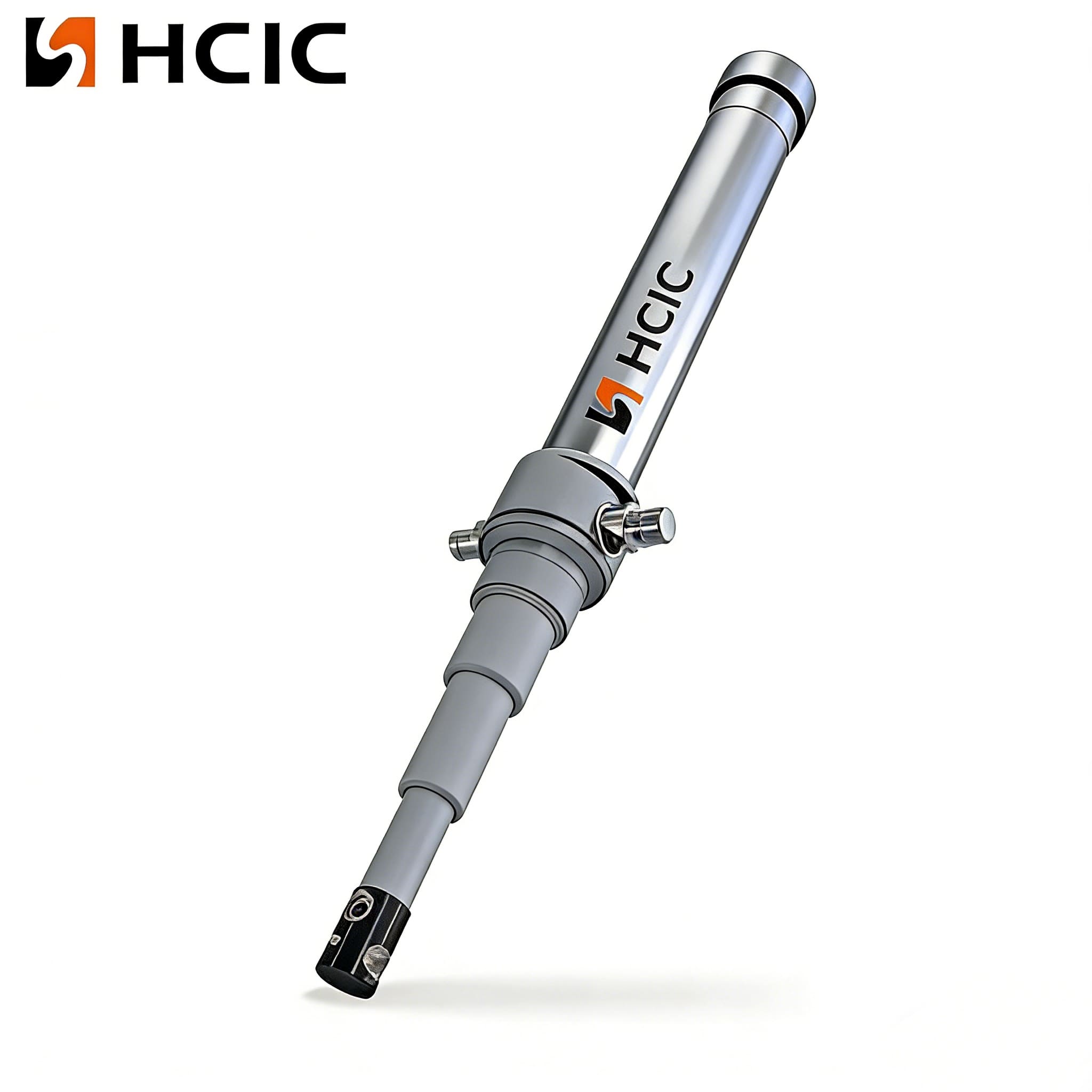

텔레스코픽 실린더

텔레스코픽 실린더

텔레스코픽 실린더는 매우 컴팩트한 수축 길이에서 긴 스트로크를 제공합니다. HCIC는 다양한 산업 및 응용 분야에 대해 텔레스코픽을 설계한 경험이 있으며 귀하와 협력하여 단동, 단동/복동 조합 또는 복동 설계를 설계할 수 있습니다.

단동 텔레스코픽 실린더

단동 실린더는 유압을 사용하여 중력 또는 기타 외부 힘의 하중으로 인해 확장 및 수축됩니다.

유압 흐름 및 압력으로 실린더 확장

중력 또는 다른 외력이 실린더를 후퇴시킵니다.

위치 유지

컴팩트한 폐쇄 길이의 긴 스트로크

로드 실린더보다 큰 외경

복동형보다 덜 복잡한 디자인

복동식 텔레스코픽 실린더

복동 실린더는 확장 및 수축 모두에 유압력을 사용합니다.

중력/힘과 반대로 유압 동력은 실린더를 후퇴시킵니다.

수축력은 하중을 당길 수 있습니다.

기존의 텔레스코픽 실린더

로드 엔드에 위치한 두 포트

피스톤 씰은 일반적으로 주철 링입니다.

실린더는 정확한 위치에서 하중을 유지하도록 설계되지 않았습니다(표류).

실속 방지에 필요한 최소 유량

텔레스코픽 실린더로 특수 기능 설계 가능

배럴 디자인의 두 포트 모두 호스 이동 및 마모 패턴 방지

포지티브 피스톤 씰을 사용하면 실린더가 부하를 유지하고 최소 흐름 요구 사항을 제거할 수 있습니다.

기존의 복동식 텔레스코픽보다 스테이지당 데드 길이가 짧습니다.

옵션 기능

최대 5000 PSI 작동 압력

2~5개의 작업 섹션

최대 20â € 배럴 직경

질화물, 크롬 위 니켈, 플라즈마 스프레이를 포함한 대체 배럴 튜브 스테이지 코팅 사용 가능

최대 480â€(40피트)의 스트로크 길이

탄소강, 정밀 연마, 경질 크롬 도금 단계를 포함한 대체 로드 재료를 사용할 수 있습니다.

통합 기계 피스톤 설계(옵션)

강철 또는 연성 내부 스레드 글랜드 디자인

엔드 마운트 옵션: 트러니언, 클레비스, 탱, 크로스 튜브, 구면 베어링, 맞춤형 부싱, 크로스 드릴 구멍
