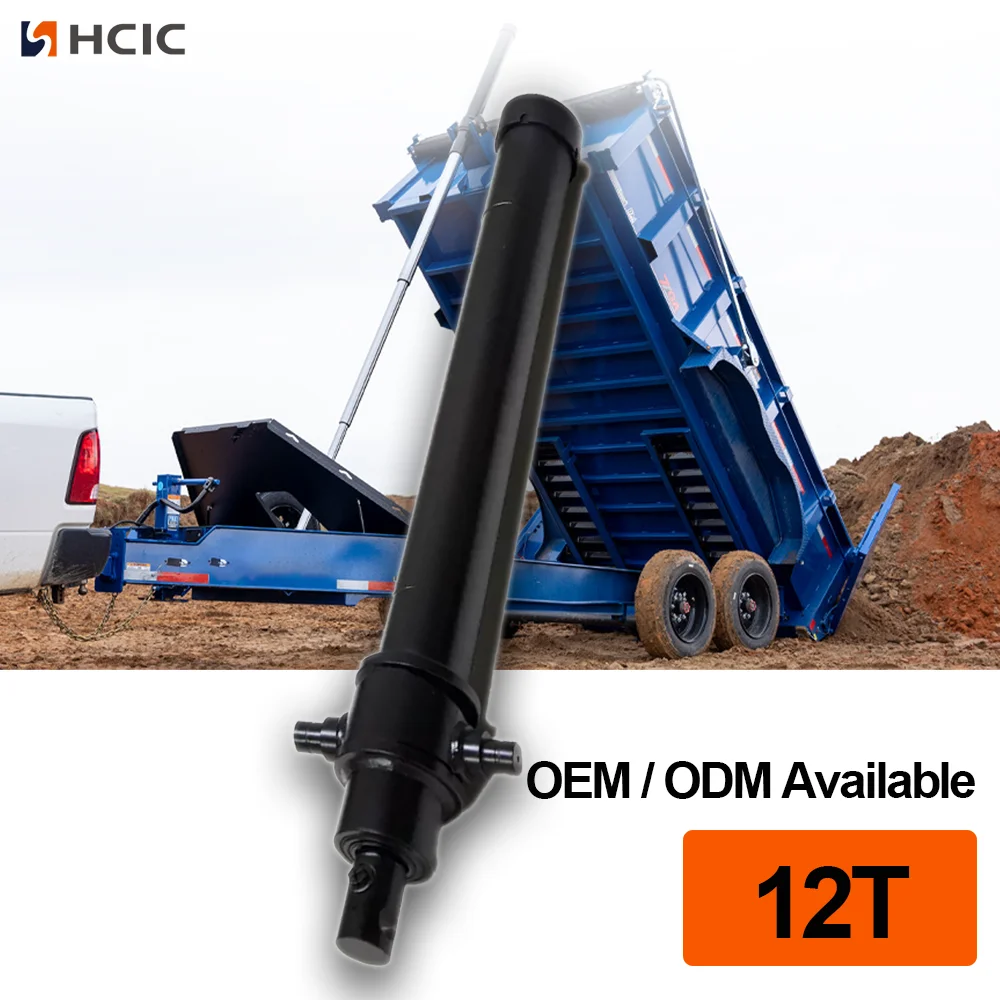

3TG-E90x1199는 1,199mm 스트로크, 220bar 최대 작동 압력 및 5~14톤 카탈로그 팁 범위를 갖춘 3단계 언더바디 텔레스코픽 유압 실린더입니다.
Number of stages:
3단계Working volume:
6.2LMaximum working pressure:
220bar3TG-E90x1199는 HCIC-2026 카탈로그에 나열된 3단 언더바디 텔레스코픽 유압 실린더입니다. 컴팩트한 차체 하부 레이아웃은 실린더가 차체와 섀시 아래 공간 내에 유지되면서 긴 스트로크를 전달해야 하는 티핑 시스템 응용 분야를 위해 고안되었습니다.
카탈로그에는 1,199mm 스트로크, 35kg 질량, 6.2L 작업 용량 및 220bar의 최대 작동 압력이 나와 있습니다. 또한 5~14톤의 덤프 용량 범위와 주요 L/A/B/C/D/E 설치 치수를 제공합니다. 이러한 값은 초기 부속품 논의를 지원합니다. 이는 전체 트레일러 계산을 대체하지 않습니다.
| 매개변수 | 카탈로그 값 |
|---|---|
| 모델 | 3TG‑E90x1199 |
| 단계 수 | 3 |
| 뇌졸중 | 1,199mm |
| 대량의 | 35kg |
| 작업량 | 6.2L |
| 최대 작동 압력 |
220바 |
| 카탈로그 티핑 용량 범위 | 5~14톤 |
| 치수 L | 598mm |
| 차원 A | 160mm |
| 차원 B | 438mm |
| 차원 C | 108mm |
| 차원 D | 92mm |
| 차원 E | 58mm |
위의 사양 값은 제공된 HCIC-2026 카탈로그의 언더바디 텔레스코픽 실린더 테이블에서 기록되었습니다. 카탈로그의 5~14톤 수치는 모든 덤프 트레일러에 대한 범용 탑재하중 승인이 아닌 적용 범위입니다.
3단계 하부 구조
3TG-E90x1199는 3개의 텔레스코픽 스테이지를 사용합니다. 접힌 상태에서 중첩된 스테이지는 실린더 패키지를 차체 하부 설치 영역 내에 유지하는 데 도움이 됩니다. 확장 중에 스테이지는 전체 작업 길이가 닫힌 위치에 있을 필요 없이 티핑 사이클에 필요한 움직임을 제공합니다.
또한 스테이지 배열은 확장 중에 실린더의 힘과 속도가 달라질 수 있음을 의미합니다. 다양한 단계가 활성화됨에 따라 유효 면적이 변경되므로 선택 시 하중, 힌지 형상, 팁 각도, 펌프 흐름 및 밸브 설정을 함께 고려해야 합니다.
언더바디 설치는 실린더의 닫힌 길이보다 더 큰 영향을 받습니다. 구매자는 본체가 닫힌 위치에서 기울어진 위치로 이동할 때 크래들 또는 지지대 배열, 핀 정렬, 섀시 간격 및 실린더 경로를 확인해야 합니다.
카탈로그에는 L이 598mm로, 치수 A~E가 각각 160, 438, 108, 92, 58mm로 나와 있습니다. 이러한 측정값은 고객의 프레임 도면 및 장착 배열과 비교되어야 합니다. 실린더는 브래킷 뒤틀림으로 인해 위치에 강제로 고정되기보다는 장착 설계를 통해 정렬되어야 합니다.
HCIC의 카탈로그에는 로드아이 또는 볼 스타일 연결 참조 및 실린더 지지 크래들을 포함하여 차체 하부 실린더 라인에 대한 액세서리 및 지원 옵션도 표시됩니다. 3TG-E90x1199 프로젝트의 정확한 연결 및 지지 배열은 일반 카탈로그 그림에서 가정하기보다는 현재 도면에서 확인해야 합니다.
3TG-E90x1199는 최대 작동 압력이 220bar로 나열되어 있습니다. 이 값은 펌프, 릴리프 밸브 설정, 유압 라인, 오일 청결도, 장착 구조 및 전체 덤프 하중과 함께 검토되어야 합니다.
카탈로그에는 5~14톤의 덤프 용량 범위가 나와 있습니다. 이 범위는 카탈로그 애플리케이션 참조로 처리되어야 합니다. 실제 적합성은 트레일러 본체, 하중 분산, 힌지 위치, 기울임 각도, 섀시 강도, 유압 흐름 및 작동 조건에 따라 달라집니다.
올바른 보어 또는 스트로크를 가진 실린더는 장착 형상이나 시스템 압력이 잘못된 경우 여전히 부적합할 수 있습니다. 따라서 실린더를 주문하기 전에 전체 적용 검토를 완료해야 합니다.

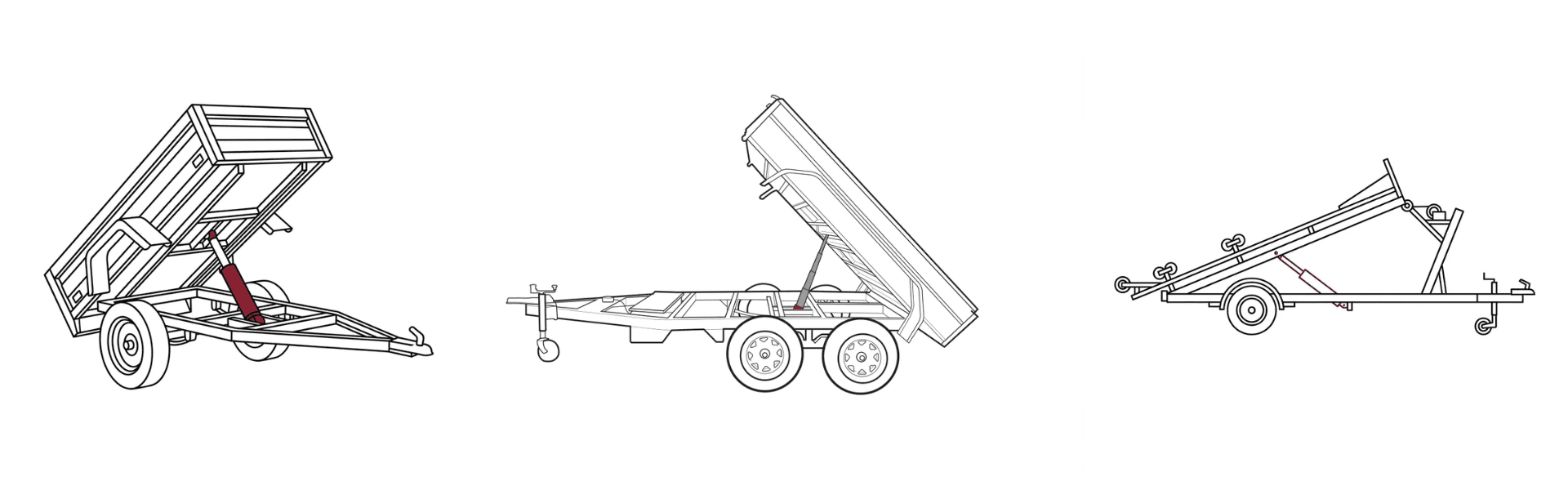

3TG-E90x1199는 1,199mm 스트로크의 3단계 실린더가 필요한 덤프 트레일러 및 차체 하부 팁 시스템 프로젝트와 관련이 있습니다. 사용 가능한 공간 및 시스템 요구 사항이 카탈로그 데이터와 일치하는 경우 OEM 제작, 교체 작업 및 트레일러 재설계를 고려할 수 있습니다.
제공된 HCIC 카탈로그에는 2~6단계 구성의 언더바디 실린더 라인이 설명되어 있지만 이 기사에서는 3TG-E90x1199 모델에만 중점을 둡니다. 별도의 엔지니어링 검토 없이 다른 모델을 해당 치수나 운영 데이터의 대체물로 사용해서는 안 됩니다.
3TG-E90x1199 견적 또는 교체 평가를 원하시면 다음을 보내주십시오.
- 트레일러 유형 및 차체 치수
- 필요한 스트로크와 밀폐된 설치 공간
- 섀시, 크래들 및 브래킷 도면
- 핀 또는 볼 연결 세부정보
- 펌프 압력 및 유량 정보
- 호스 및 포트 배치
- 기울임 각도 및 하중 분포
- 현재 실린더 및 장착 부위 사진
- 소요수량 및 교체상태
이러한 세부 정보는 실린더 교체를 더 큰 브래킷, 정렬 또는 유압 시스템 문제와 구별하는 데 도움이 됩니다.
3TG-E90x1199는 1,199mm 스트로크, 220bar 최대 작동 압력, 6.2L 작업량 및 5~14톤 카탈로그 티핑 범위를 갖춘 정의된 3단계 언더바디 텔레스코픽 유압 실린더입니다. 598mm L 치수와 나열된 A-E 측정값은 설치 계획을 위한 실용적인 시작점을 제공합니다.
최종 선택은 스트로크나 압력만이 아닌 전체 트레일러 시스템을 기반으로 해야 합니다. 구매 전 프로젝트별 검토를 위해 하부 도면 및 유압 데이터를 HCIC에 보냅니다.
HCIC는 차량 및 산업용 애플리케이션을 위한 유압 실린더 및 동력 장치를 개발 및 제조합니다. 3TG-E90x1199 프로젝트의 경우 HCIC는 OEM 또는 교체 문의에 대한 도면, 측정 치수 및 유압 요구 사항을 검토할 수 있습니다.
