용접된 이중 U자형 유압 실린더

I. 제품 개요

1.1 핵심 정의

용접 이중 클레비스 유압 실린더는 실린더 바닥과 로드 끝 부분에 통합 단조 이중 클레비스가 장착된 완전히 용접된 유압 램을 말하며 견고한 용접 실린더 시리즈에 속하며 주로 복동 오일 회로 설계를 채택합니다.

전통적인 타이로드 유압 실린더와 달리 용접 이중 U자형 실린더는 전체 구조가 콤팩트하고 측면 하중에 저항하는 능력이 더 강하며 실외 진흙탕, 고부하 작업 환경에서 더 긴 서비스 수명을 자랑합니다.

1.2 사용자 불만 사항 솔루션

농장 수리점, 트레일러 OEM 공장 및 소규모 건설 기계 제조업체에서는 용접 이음새가 얇고 배럴 벽이 얇은 용접 유압 램 결함이 있는 경우가 많습니다. 이 값싼 실린더는 오일이 새기 쉽고, 클레비스 러그가 구부러지거나 장시간 리프팅 작업 중에 균열이 발생하기 쉽습니다.

우리는 28년 동안 용접 이중 클레비스 유압 실린더를 제조해 왔으며, 우리 현장 엔지니어는 매달 글로벌 바이어로부터 수백 건의 실린더 고장 사례를 처리합니다. 우리는 옥외 중장비의 일반적인 고장 문제를 방지하기 위해 U자형 용접 구조를 최적화하고 배럴 벽을 두껍게 하며 밀봉 어셈블리를 업그레이드합니다. 고객 테스트를 위해 MOQ가 없는 소량 샘플 주문이 지원됩니다.

II. 제품 내부 구조 및 공예 장점

2.1 주요 제조 기술

용접된 이중 클레비스 유압 실린더의 모든 핵심 처리 단계는 자체 소유의 12000㎡ 유압 작업장에서 완료되며 주요 구성 요소를 아웃소싱하지 않습니다. 각 선박은 하중 저항과 밀봉 성능을 향상시키도록 설계되었습니다.

2.1.1 연마된 이음매 없는 두꺼운 배럴

우리는 내부 정밀 호닝 처리를 갖춘 열간 압연 이음매없는 강철 튜브를 채택하고 배럴 벽 두께는 일반 시장 모델보다 두껍습니다. 두꺼운 배럴은 지속적인 고압 하에서 실린더 변형을 줄일 수 있으며, 내부 호닝으로 내부 오일 누출을 유발하는 스크래치를 제거합니다.

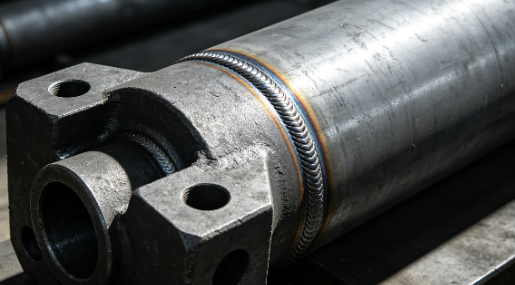

2.1.2 일체형 단조 클레비스 및 완전용입 용접

이중 클레비스 러그는 얇은 시트 접합 용접 대신 일체형 단조강입니다. U자형 갈고리와 배럴 사이의 연결 위치는 8-12mm 완전 관통 수중 아크 용접을 사용하며 용접 이음매는 두껍고 균일하며 트랙터와 통나무 분할기의 강한 측면 힘으로 인해 러그 균열을 효과적으로 방지합니다.

2.1.3 두꺼운 크롬 도금 피스톤 로드

피스톤 로드 표면은 정밀 연삭 후 28~32μm의 경질 크롬층으로 코팅되어 있습니다. 두꺼운 크롬 코팅으로 안정적인 녹 방지 및 내마모성을 제공하며, 1년 연속 진흙 농장 작업에도 코팅이 벗겨지지 않습니다.

2.1.4 다중형 복합 밀봉 시스템

표준 어셈블리는 NBR 고무 씰을 사용하여 정상 온도에서 기존 유압 오일과 일치합니다. FKM 불소 고무 씰은 -20℃ ~ 180℃에서 작동하는 고온 장비용 업그레이드 옵션으로 내부 및 외부 오일 누출을 완전히 차단합니다.

2.2 공장 납품검사 기준

모든 완성된 용접 이중 클레비스 유압 실린더는 배송 전 30분 동안 1.5배의 과부하 압력 유지 테스트와 전체 기밀 검사를 통과해야 합니다. 우리는 각 실린더에 대한 테스트 데이터를 기록하고 대량 주문 고객에게 완전한 압력 테스트 보고서를 제공할 수 있습니다.

III. 광범위한 애플리케이션 시나리오

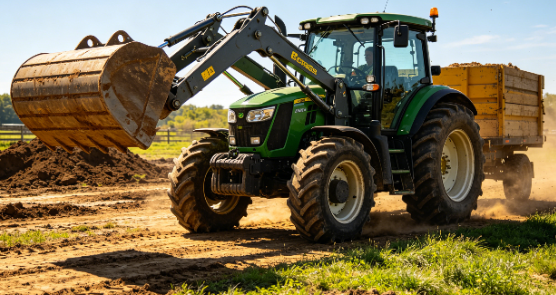

3.1 농기계 매칭

당사의 용접 클레비스 유압 램은 모든 종류의 농장 이동 장비에 널리 사용되며 이중 클레비스 마운트 설계로 추가 액세서리 없이 빠른 핀 샤프트 설치가 가능합니다.

주요 매칭 장비: 트랙터 리프팅 암, 통나무 분배기 유압 램, 건초 포장기, 소형 수확기, 농장 리프팅 트레일러.

3.2 미니 건설장비 매칭

소형 용접 이중 이어 실린더는 설치 공간이 제한된 소형 건설 기계에 적합하며 건설 현장 먼지 및 진동에도 안정적인 성능을 발휘합니다.

주요 매칭 장비: 미니 굴삭기 보조 램, 로더 틸트 실린더, 소형 로드 롤러, 콘크리트 리프팅 믹서.

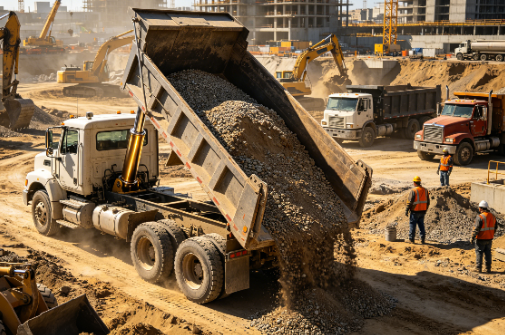

3.3 물류 및 운송 장비 매칭

고하중 베어링 용접 클레비스 램은 물류 리프팅 차량 및 창고 적재 장비의 주류 교체 부품입니다.

주요 매칭 장비: 덤프 트레일러 유압 실린더, 견인 트럭 리프팅 램, 도크 레벨러 용접 유압 실린더, 가위 리프트 테이블 램.

3.4 일반 산업 맞춤형 장비 매칭

맞춤형 크기 용접 이중 U자형 실린더는 산업 설비 도면에 따라 맞춤화할 수 있으며 폐기물 처리, 자재 리프팅 및 장비 유지 보수 교체에 적합합니다.

주요 매칭 장비: 폐기물 압축기, 자재 리프팅 기계, 소형 유압 프레스, 부품 시장 수리 교체 유압 램.

IV. 완전한 기술 매개변수

4.1 표준 고정 사양

검사 항목	표준 매개변수
보어 크기	30mm-200mm(1.2인치-8인치)
로드 직경	20mm-120mm
스트로크 길이	50mm-3000mm
정격 사용 압력	21MPa(3000PSI)
표준 액션 유형	복동
표준 씰 재질	NBR 고무
표면 처리	무광택 검정색 방청 페인트

4.2 사용자 정의 선택적 업그레이드 매개변수

V. 공장 인증, 품질 관리 및 수출 포장

5.1 권위 있는 생산 인증

당사의 전체 유압 실린더 생산 라인은 ISO9001 품질 관리 시스템 인증을 통과했으며 모든 견고한 용접 유압 제품은 CE 산업 안전 표준을 충족합니다. 고객 통관 및 공장 감사를 위한 인증 문서 사본을 제공할 수 있습니다.

5.2 완전한 품질 관리 시스템

우리는 독립적인 원자재 검사 작업장, 반제품 가공 검사소 및 완제품 압력 테스트 룸을 설정했습니다. 모든 원시 강철 튜브, 단조 U자형 갈고리 및 밀봉 부품은 생산 전에 검사되며 결함이 있는 원자재는 완제품 고장을 방지하기 위해 직접 거부됩니다.

5.3 수출표준포장제도

용접된 각 이중 클레비스 유압 실린더는 먼저 방청유로 코팅되고 해상 운송 중 해수 부식을 방지하기 위해 플라스틱 필름으로 포장됩니다. 그런 다음 장거리 물류에서 충돌과 변형을 방지하기 위해 고정 폼 패딩이 있는 견고한 수출용 목재 케이스에 넣습니다.

6. FAQ

Q1: 비표준 보어 및 스트로크 용접 이중 클레비스 실린더를 맞춤 제작할 수 있습니까?

A1: 그렇습니다, 우리의 기술적인 팀은 24시간 안에 당신의 장비 그림에 따라 독점적인 실린더 크기를 디자인할 수 있습니다.

Q2: 표준 용접 클레비스 램의 최대 작동 압력은 얼마입니까?

A2: 표준 정격 압력은 3000PSI(21MPa)이며, 35MPa 고압 업그레이드 모델은 광산용 고하중 장비에 사용할 수 있습니다.

Q3: 용접된 이중 클레비스 유압 실린더의 보증 기간은 얼마나 됩니까?

A3: 우리는 정상적인 올바른 작업 조건에서 12개월 보증을 제공하며, 부적절한 작동으로 인한 손상은 보증 범위에 포함되지 않습니다.
