내화성 유체로 전환하면 치명적인 작업장 및 광산 화재가 방지되지만 현장에서 예상치 못한 조기 유압 실린더 고장이 발생했습니다. 차량 유지 관리 감독자와 OEM 기계 제작자는 광유로 완벽하게 작동하는 표준 실린더가 유체 교체 후 불과 250~500 작동 시간 내에 완전한 로드 씰 파열, 끈끈한 실린더 작동 및 내부 피스톤 바이패스를 경험한다고 보고합니다.
| 유체 분류 | 화학 베이스 및 구성 | 작동 온도 및 안전 |
|---|---|---|
| ISO HFA / HFB | 고함수 에멀젼(5%~40% 수중유) | 최대 55°C; 내화성은 매우 높지만 높은 psi에서는 윤활성이 좋지 않습니다. |
| ISO HFC(가장 일반적) | 물-글리콜 용액(폴리머 내 물 35%~45%) | 최대 60°C; 불연성; 우레탄에 대한 가수분해 공격을 받기 쉽습니다. |
| ISO HFDU(고성능) | 합성 폴리올 에스테르(무수/무수) | 최대 120°C; 우수한 윤활성과 생분해성; NBR을 공격하다 |
| ISO HFD-R(극한 항공) | 인산염 에스테르(합성 인 염기) | 최대 150°C; 모든 표준 산업용 씰에 대한 심각한 화학적 공격 |
표준 모바일 또는 산업용인 경우유압 실린더내화성 유체에서 작동하지 않는 경우, 분해 부검을 통해 두 가지 뚜렷한 화학적 분해 경로가 밝혀졌습니다.

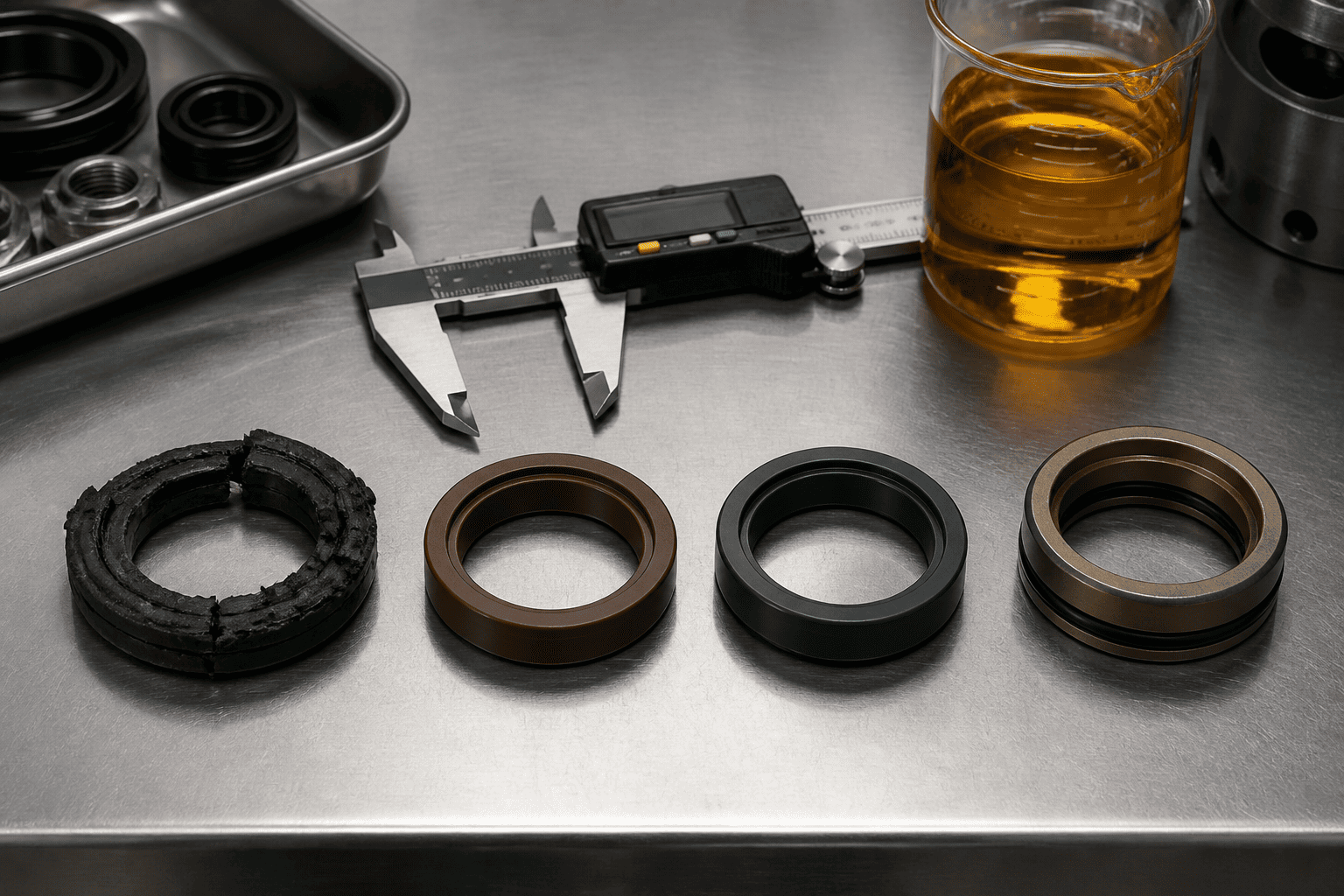

표준 이동식 실린더는 도로 모래에 대한 내마모성이 뛰어나 열가소성 폴리우레탄(TPU) U컵 로드 씰에 크게 의존합니다. 그러나 50°C 이상의 물-글리콜 유체에 노출되면 물 분자가 폴리우레탄 폴리머 내의 에스테르/에테르 분자 사슬을 끊습니다. 몇 주 내에 견고한 밀봉 재료는 인장 탄력성을 잃어 부드럽고 부서지기 쉬운 페이스트로 변하여 압력을 가해 글랜드를 씻어냅니다.
작업자가 실린더를 재포장하지 않고 합성 폴리올 에스테르(HFDU)로 전환하면 표준 니트릴(NBR) 피스톤과 정적 튜브 씰이 공격적인 가소제 추출을 거칩니다. 유체는 고무에서 연화제를 제거하여 씰의 부피가 18% 이상 부풀게 만듭니다. 부풀어 오른 씰이 글랜드 홈에 꽉 끼어 극심한 마찰, 로드 흔들림 및 씰링 립을 따라 들쭉날쭉한 전단 파열이 발생합니다.
ISO 12922 내화성 유체에 따라 10,000시간 이상의 작동 수명을 달성하기 위해 HCIC 엔지니어링은 세 가지 고급 탄성 및 열가소성 씰 구성을 지정합니다.
| 씰 재질 등급 | ISO VG 46 미네랄 | ISO HFC(Water-Gly) | ISO HFDU(폴리올 에스테르) |
|---|---|---|---|
| 표준 TPU(U컵) | 우수함(10,000h) | 급속 장애(300h) | 나쁨 / 붓기 (800h) |
| 표준 NBR 니트릴 | 우수 (8,000h) | 보통(2,000h) | 급속 경화(500h) |
| 특수HNBR | 우수함(12,000h) | 양호(6,000h) | 우수함(10,000h) |
| 플루오로엘라스토머(FKM) | 우수함(10,000h) | 한계/온도-Dep | 슈페리어 (12,000h+) |
| 청동으로 채워진 PTFE | 우수함(15,000h) | 슈페리어(15,000h) | 슈페리어(15,000h) |
고온(최대 110°C)으로 작동하는 합성 에스테르 회로의 경우 정품 FKM 탄화플루오르 엘라스토머는 완전한 화학적 불활성을 제공합니다. 표준 상업용 Viton-A와 달리 HCIC는 에스테르가 숙성됨에 따라 산성 분해 부산물에 저항하는 과산화물 경화 Viton-B 또는 Viton-GF 제제를 사용합니다.
HNBR은 물-글리콜 시스템의 격차를 해소합니다. HNBR은 폴리머 백본을 수소화함으로써 이중 결합 취약성을 제거하고 물 분해를 방지하는 동시에 고주기 이동 쓰레기 및 터널링 실린더에 필요한 기계적 인성을 유지합니다.
물-글리콜은 광유보다 경계 윤활막 두께가 더 낮기 때문에 탄성중합체 씰 립은 크롬 도금 로드에 대해 더 높은 건조 마찰을 경험합니다. 표준 U 컵을 FKM O-링 에너자이저로 뒷받침되는 청동 충전 또는 탄소 충전 PTFE 스텝 씰로 교체하면 브레이크아웃 마찰이 65% 감소하여 실린더 스틱 슬립이 제거됩니다.
기존 기계 장비를 변환하거나 새로운 기계를 지정하기 전에유압 실린더내화성 유체 환경의 경우 다음 네 가지 엔지니어링 체크포인트를 확인하십시오.

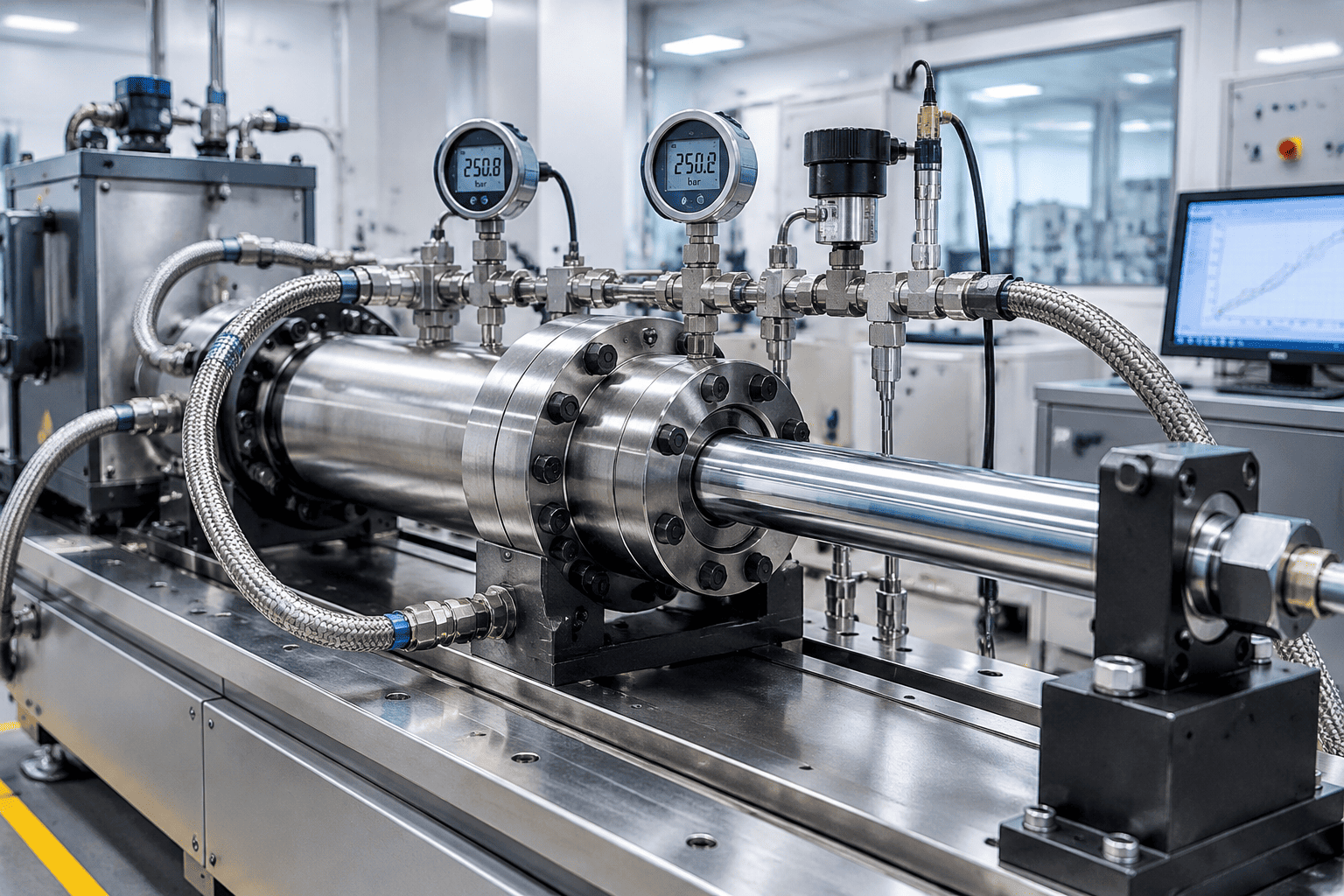

위에 인용된 유체 분류 및 재료 호환성 지침은 ISO 12922 및 ISO 6072 표준을 준수합니다. 독점 유체 첨가제는 오일 제조업체마다 다르기 때문에 대량 차량 전환 전에 항상 72시간 탄성 팽창 및 인장 침수 테스트를 수행하십시오.
