덤프 트레일러, 농업용 로더, 공중 붐, 폐기물 압축기 등 이동식 기계를 작동하는 경우 아마도 다음과 같은 일이 발생하는 것을 본 적이 있을 것입니다.
새로운 실린더가 설치됩니다. 작동 압력이 펌프 정격 내에 있습니다. 유압유가 깨끗합니다. 그러나 수백 사이클 이내에 로드 와이퍼가 씹히고 글랜드 부싱의 한쪽이 긁히며 유압유가 기본 로드 씰을 지나 흘러내립니다.

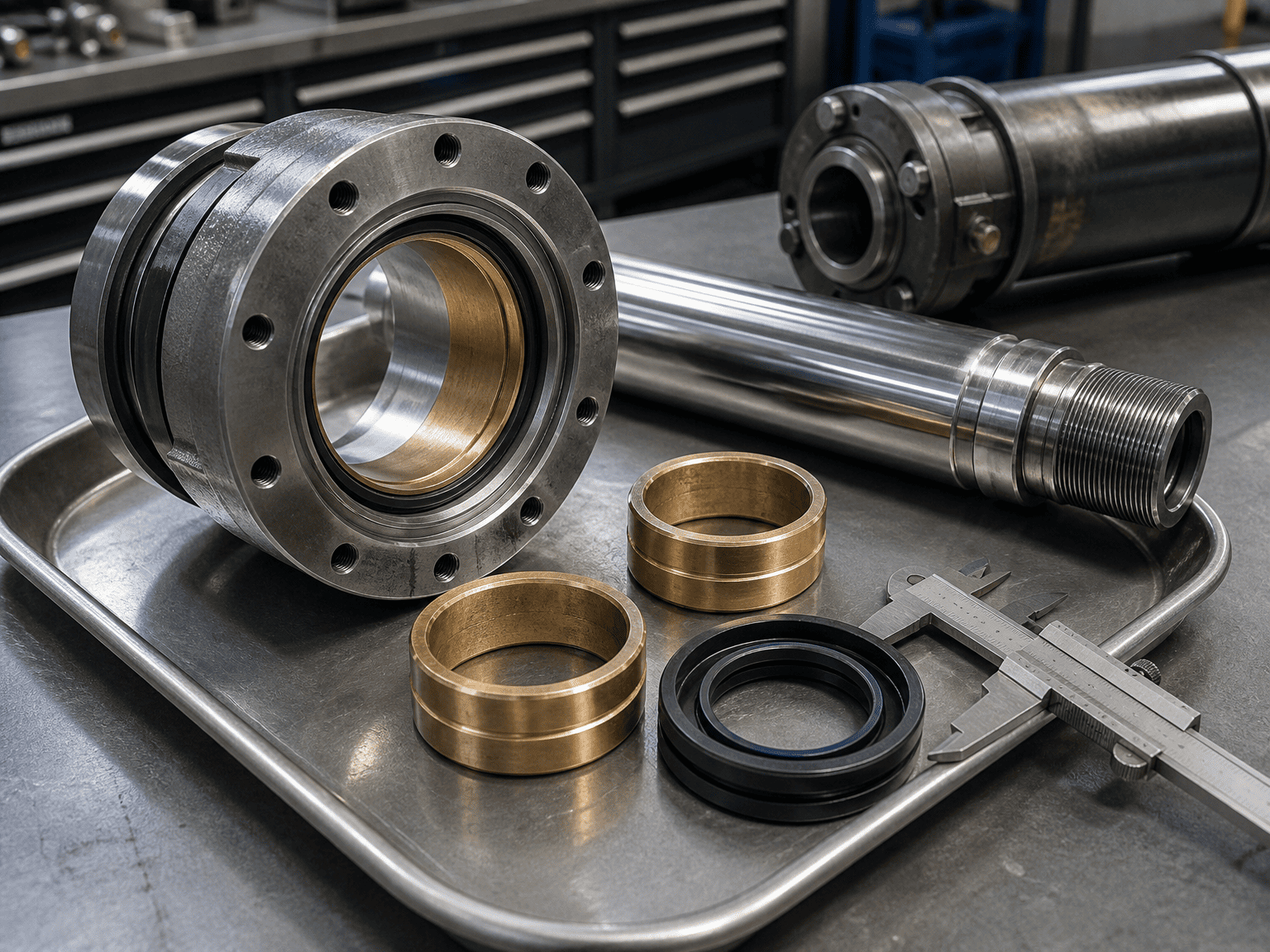

첫 번째 본능은 씰 제조업체를 비난하거나 크롬 도금이 불량하다고 가정하는 경우가 많습니다. 그러나 실린더를 분해할 때 눈에 띄는 흔적은 거의 항상 동일합니다. 즉, 로드 글랜드 부싱 한쪽의 심한 마모와 피스톤 마모 링의 반대쪽 마모입니다.
이는 압력 스파이크나 씰 결함이 아닙니다. 이는 측면 하중이며, 전체 스트로크에서는 유압 실린더의 가장 큰 킬러입니다.
유압 실린더는 중심축을 따라 선형 밀기 및 당기기를 제공하도록 설계되었습니다. 구조적 지지빔이 아닙니다. 그러나 실제 기계에서는 기하학적 변화, 섀시 굴곡, 핀 정렬 불량, 고르지 못한 하중으로 인해 지속적으로 측면 힘이 발생합니다.
기계적 현실은 다음과 같습니다.
1. 완전 확장 시 베어링 스팬이 줄어듭니다. 실린더 로드가 완전히 수축되면 피스톤 베어링과 전면 글랜드 부싱 사이의 거리가 최대가 됩니다. 실린더는 강력한 내부 지지력을 가지고 있습니다.
2. 지렛대 승수: 실린더가 완전히 확장될 때까지 스트로크하면 피스톤이 전면 글랜드에 점점 더 가까워집니다. 두 지지 베어링 사이의 내부 거리(베어링 스팬)는 매우 짧아지는 반면 외부 모멘트 암(연장 로드)은 매우 길어집니다.
3. 심한 접촉 압력: 로드 아이에 200파운드의 적당한 횡력이 가해져도 막대한 굽힘 모멘트가 생성됩니다. 베어링 폭이 짧으면 로드와 글랜드 부싱 사이의 내부 반력이 평방 인치당 수천 파운드로 급증하여 윤활유 막이 부서지고 마모될 수 있습니다.
스톱 튜브는 피스톤과 전면 글랜드 헤드 사이, 실린더 배럴 내부의 피스톤 로드 위에 배치된 내부 강철 또는 알루미늄 슬리브입니다.
이는 피스톤이 전체 스트로크에서 전면 헤드까지 앞으로 이동하는 것을 물리적으로 방지합니다.
피스톤이 글랜드에 도달하기 몇 인치 전에 멈추면 멈춤 튜브가 최소 베어링 폭으로 고정됩니다.
스톱 튜브가 없는 경우: 최대 확장 시 60인치 스트로크 실린더는 피스톤과 글랜드 베어링 사이에 3~4인치만 남을 수 있습니다.
6인치 스톱 튜브 사용: 전체 확장 시 최소 베어링 폭이 9인치 또는 10인치로 증가하여 내부 접촉 응력과 로드 코킹이 절반 이상 감소합니다.
표준 산업용 및 이동식 유압 장치(NFPA 및 ISO 엔지니어링 지침에 따름)에서는 유효 스트로크가 40인치(약 1,000mm)를 초과할 때마다 또는 실린더가 클레비스 또는 핀 마운트를 사용하여 수평으로 작동할 때 스톱 튜브를 강력히 권장합니다.
기본 크기 조정 지침:
1. 40인치 스트로크 미만: 정렬이 올바른 경우 표준 베어링 스팬은 일반적으로 중간 듀티 사이클에 충분합니다.
2. 40인치 이상의 스트로크: 40인치 이상의 스트로크 10인치마다 스톱 튜브 1인치 추가
새로운 기계를 설계하거나 현장 오류를 해결하는 경우 다음 4단계 체크리스트를 사용하십시오.
견고한 풋 마운트 또는 플랜지 마운트는 각도 정렬 불량을 허용할 수 없습니다. 작동 중에 기계 프레임이 구부러지는 경우(예: 고르지 않은 자갈 하중으로 인해 덤프 본체가 비틀림) 구형 베어링 마운트 또는 회전 U자형 갈고리로 전환하십시오. 구형 베어링은 3°~5°의 자체 정렬을 허용하여 로드가 글랜드에 묶이는 것을 방지합니다.
가느다란 막대가 완전히 휘어지기 전에 기둥 압축으로 인해 휘어집니다. 편향이 스트로크 1피트당 0.002"~0.005"를 초과하면 씰 립이 변형됩니다. 표준 로드 직경을 한 단계 높이면(예: 1.50"에서 1.75" 또는 2.00"로) 단면 계수와 굽힘에 대한 저항이 크게 증가합니다.
표준 금속 간 접촉은 측면 하중이 유막을 통과하면 즉각적인 마모를 유발합니다. 고급 복합 웨어 링(예: 유리 충전 나일론, 페놀 수지 또는 인청동)은 측면 충격을 흡수하고 크롬 로드를 깎지 않고 미세 입자를 내장합니다.

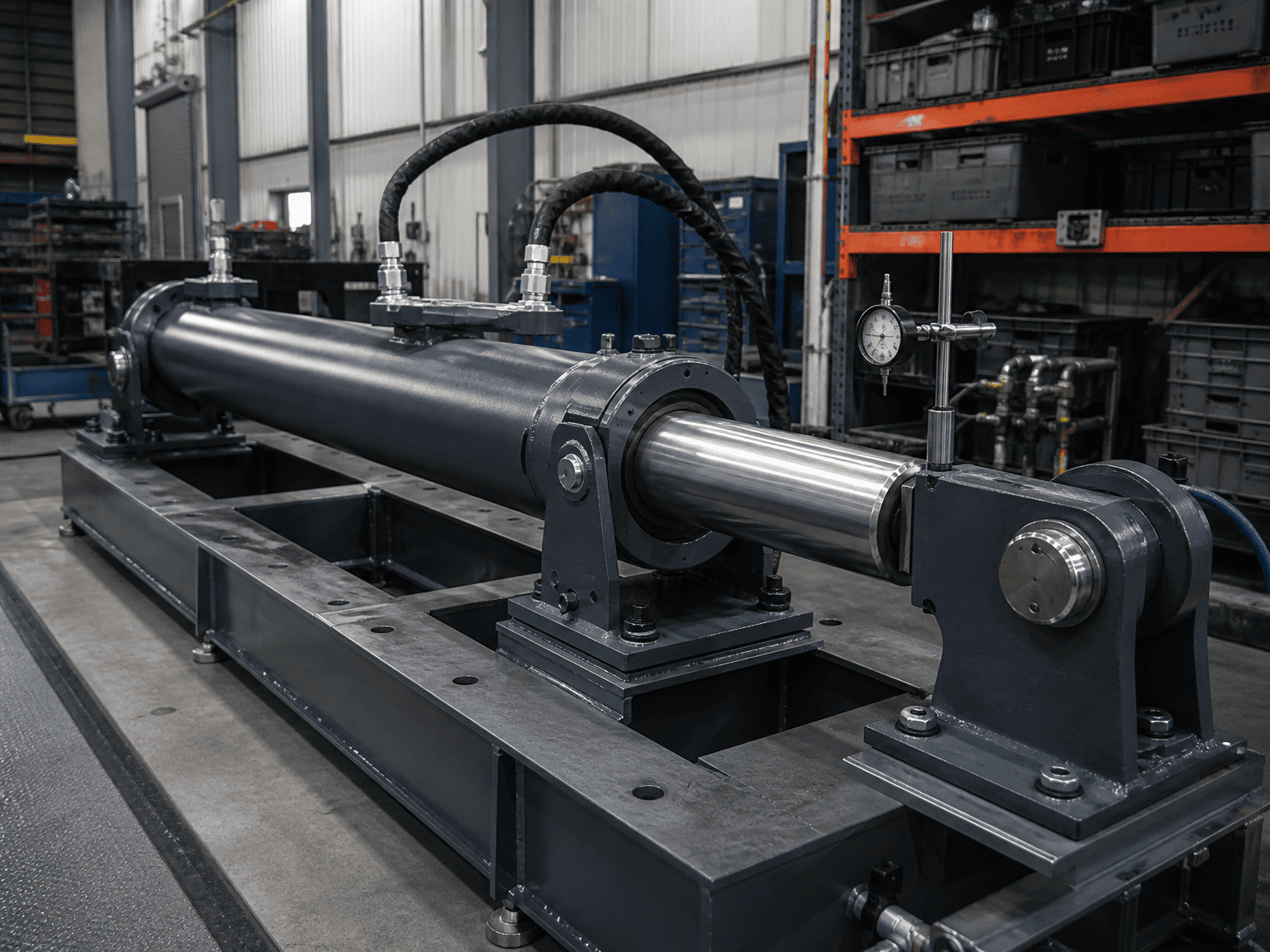

초기 기계 조립 중에 두 장착 핀이 완전히 평행한지 확인하십시오. 4피트 핀 범위에 걸쳐 1mm 각도 오프셋은 실린더가 페이로드를 들어올리기 전에도 수백 파운드의 지속적인 측면 예압을 생성할 수 있습니다.
맞춤형 유압 실린더 설계를 요청하거나 측면 부하가 큰 응용 분야에 대한 교체 검토를 요청할 때 다음과 같은 주요 세부 정보를 제공하면 엔지니어링 검증 속도가 빨라집니다.
작동 환경 및 듀티 사이클: 최대 작동 압력(PSI/bar), 사이클 빈도, 밀기/당기기 부하.
장착 유형 및 핀 센터: 수축 및 확장된 핀 간 치수, 핀 직경 및 구형 베어링이 필요한지 여부. 알려진 측면 힘 또는 각도
정렬 불량: 프레임 처짐 예상, 풍하중 또는 오프셋 힌지 지점. 현재 고장 증상: 기존 실린더를 교체하는 경우 마모된 피스톤 로드, 글랜드 부싱 및 씰 립의 사진을 공유하십시오.
