압력 강화유압 실린더이는 정상 작동 중에 눈에 보이지 않고 챔버가 막히거나 밸브가 닫히거나 오일 온도가 변하거나 부하가 예상치 못한 방향으로 움직일 때만 나타날 수 있는 회로 설계 문제입니다.
기본적인 원인은 단일 로드 피스톤의 양면에 있는 면적이 동일하지 않기 때문입니다. 오일이 한쪽에 갇혀 있고 다른 쪽이 가압되거나 강제로 움직일 때 피스톤은 유압 증압기 역할을 할 수 있습니다. 차단된 챔버의 결과적인 압력은 펌프에 의해 공급되는 압력보다 높을 수 있습니다.
열 잠금은 관련된 위험입니다. 닫힌 밸브 사이에 오일이 갇혀 실린더 온도가 상승하면 유체는 거의 고정된 부피 내부에서 팽창합니다. 압력 증가는 펌프가 작동하지 않더라도 씰, 피팅, 밸브, 튜브 및 실린더 구성 요소에 작용할 수 있습니다.
OEM 구매자의 경우 핵심 질문은 "실린더 작동 압력은 얼마입니까?"입니다. 또한 “회로가 차단되거나, 가열되거나, 낮아지거나, 정지되거나, 역구동될 때 실린더는 어떤 압력을 볼 수 있는가?”입니다.
기존의단일 로드 유압 실린더캡 측에는 전체 피스톤 영역이 있고 로드 측에는 더 작은 환형 영역이 있습니다. 로드는 로드 측 피스톤 영역의 일부를 차지합니다.
로드 측 볼륨이 배출되지 않는 동안 캡 측에 압력이 가해지면 피스톤을 통해 전달되는 힘이 더 작은 로드 측 영역에 작용합니다. 첫 번째 통과 관계는 다음과 같습니다.
이 관계는 엔지니어링 심사 도구입니다. 이는 단순화된 정적 조건을 가정하며 전체 회로 분석을 대체하지 않습니다. 실제 압력은 누출, 갇힌 공기 함량, 유체 압축성, 구조적 컴플라이언스, 씰 동작, 밸브 반응, 마찰, 온도 및 이동 방향에 따라 달라집니다.
면적비는 실린더가 펌프 압력을 초과하는 로드 측 압력을 경험할 수 있는 이유입니다. 실린더는 무에서 에너지를 생성하지 않습니다. 피스톤 형상을 통해 힘과 변위를 교환하는 반면 차단된 부피는 다른 압력을 경험합니다.
면적 관계를 설명하기 위해서만 다음과 같이 가정합니다.
- 캡측 피스톤 면적은 10in²입니다.
- 로드 측 환형 면적은 7in²입니다.
- 캡측 압력은 2,100psi입니다.
- 로드측 챔버에서는 방전이 불가능합니다.
단순화된 강화 추정치는 다음과 같습니다.
이는 제품 등급, 테스트 결과 또는 설계 승인이 아닙니다. 펌프 압력에 맞는 실린더가 여전히 반대쪽 챔버와 밸브 배열에 대한 검토가 필요한 이유를 보여주는 계산 예입니다.
로드측 면적이 캡측 면적보다 훨씬 작을 경우 이론적인 압력비는 더욱 심각해집니다. 실제 기계는 누출, 릴리프 밸브 또는 구조적 움직임을 통해 압력을 완화하거나 제한할 수 있지만 이러한 경로는 의도적으로 설계되고 검증되어야 합니다.
전형적인 조건은 로드 끝이 닫힌 방향 밸브, 부하 유지 밸브, 파일럿 작동식 체크 밸브 또는 동결된 유체 경로에 의해 막혀 있는 동안 캡 끝 부분에 압력이 가해지는 것입니다.
부하 또는 들어오는 캡 엔드 압력으로 인해 실린더가 수축 방향으로 밀릴 때 위험이 증가합니다. 로드측 오일이 갈 곳이 없어 압력이 급격하게 상승할 수 있습니다.
부하 유지 밸브는 통제되지 않은 움직임을 방지하는 데 사용됩니다. 이는 중요한 안전 구성 요소이지만 회로는 확장, 수축, 정지 및 열 변화 중에 갇힌 오일에 대한 제어된 경로를 제공해야 합니다.
한 상태에서 정지된 부하를 유지하는 밸브 배열은 다른 상태에서 압력 트랩을 생성할 수 있습니다. 검토에는 시동, 정상적인 움직임, 비상 정지, 호스 고장, 밸브 전원 차단 및 유지 관리 격리가 포함되어야 합니다.
밸브가 계속해서 흐름을 공급하는 경우 강제 정지에 대해 구동되는 실린더는 압력 스파이크를 생성하거나 유체를 갇힐 수 있습니다. 기계적 정지 장치는 유압 에너지를 제거하지 않습니다. 이는 하중을 구조물, 실린더, 마운트 및 회로로 전달합니다.
따라서 스트로크 끝 제어, 쿠션 설정, 릴리프 경로 및 기계 정지를 함께 검토해야 합니다. 쿠션은 올바르게 설계된 압력 제한 경로를 대체할 수 없습니다.
일부 회로는 속도를 변경하거나 변위된 로드 측 오일을 사용하는 방식으로 의도적으로 실린더 포트를 연결합니다. 이러한 회로는 비정상적인 압력과 흐름 관계를 생성할 수 있습니다. 표준 실린더 계산은 실제 포트 압력을 설명하지 못할 수도 있습니다.
회로도는 재생 경로, 파일럿 라인, 시퀀스 밸브 및 흐름 제어를 포함하여 캡 엔드와 로드 엔드 챔버 사이의 모든 연결을 식별해야 합니다.

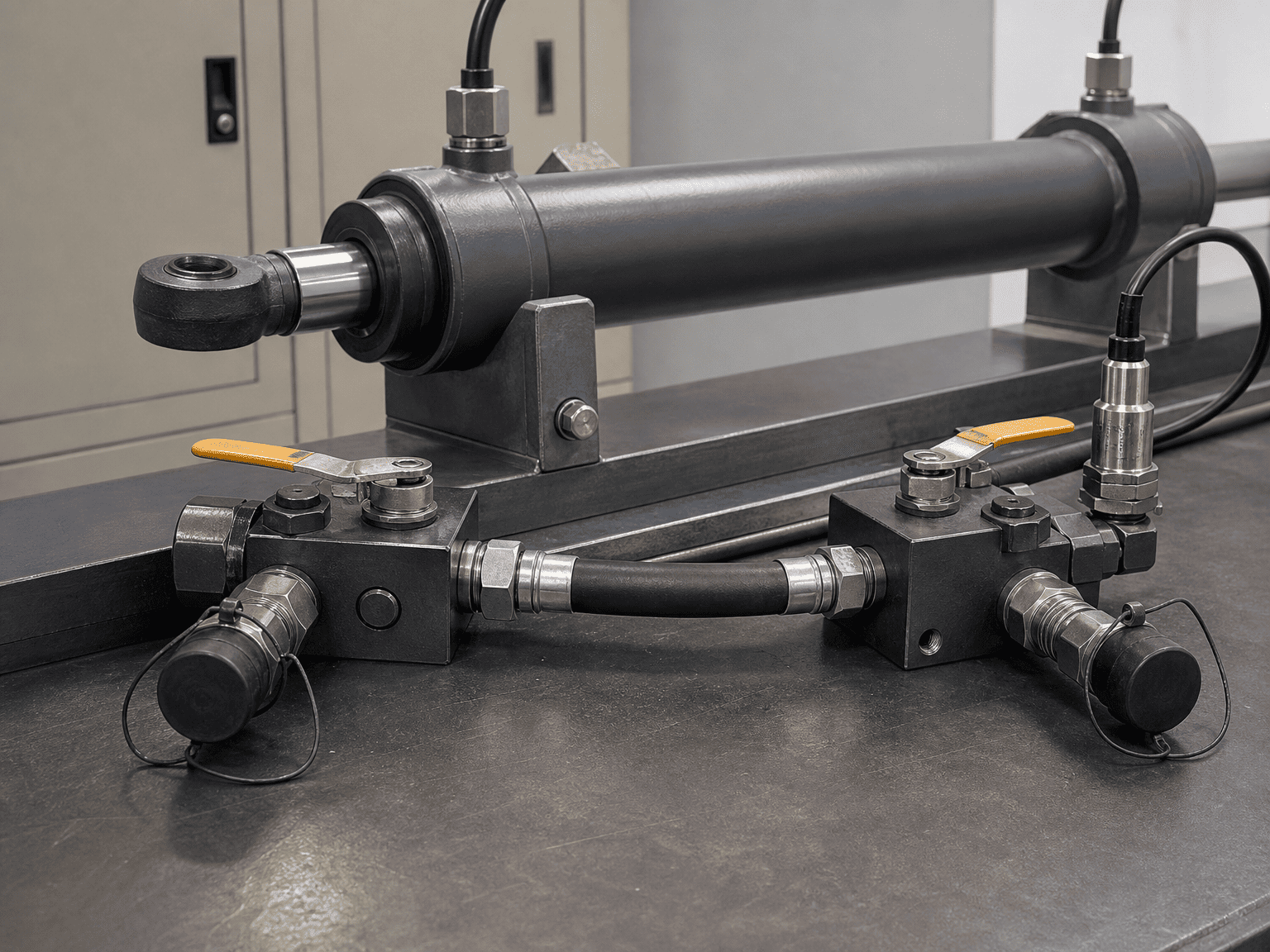

유압 오일은 온도가 상승하면 팽창합니다. 오일이 단단하거나 거의 단단한 부피에 갇혀 있으면 팽창이 더 이상 진행되지 않고 압력이 증가합니다.
압력 상승은 유체 특성, 트랩된 부피, 온도 변화, 공기 함량, 구성품 탄성 및 누출 또는 완화 가능성의 영향을 받습니다. 단순화된 열팽창 추정치는 위험 방향을 표시하는 데 도움이 될 수 있지만 유체 데이터 및 시스템 규정 준수 없이 최종 압력 예측으로 사용해서는 안 됩니다.
열 잠금은 다음과 같은 경우에 발생할 수 있습니다.
- 실린더는 두 개의 닫힌 밸브에 의해 격리됩니다.
- 파일럿 작동식 점검으로 두 포트 모두 트랩
- 퀵 커플러 사이에 오일이 끼어 분리됨
- 기계를 추운 곳에서 따뜻한 작업장으로 옮깁니다.
- 햇빛이나 다른 열원이 격리된 실린더를 따뜻하게 합니다.
- 부하 유지 회로로 인해 정상적인 압력 균등화가 방지됩니다.
압력이 상승하는 동안 펌프가 꺼질 수 있습니다. 이것이 바로 유지보수 담당자가 전원이 차단된 유압 회로에 압력이 없다고 가정해서는 안 되는 이유입니다.
갇힌 부피를 식별하고 캡 끝과 로드 끝의 압력 경로를 계산하거나 테스트합니다. 밸브 누출, 열팽창, 갇힌 공기 및 구조적 규정 준수를 포함합니다.
회로에는 릴리프 장치, 팽창 볼륨, 어큐뮬레이터 배열 또는 제어된 보충 경로가 필요할 수 있습니다. 올바른 솔루션은 부하, 위험, 밸브 구조 및 적용 가능한 기계 설계 요구 사항에 따라 다릅니다.
압력 설정, 유량, 배출 경로 및 부하 유지 기능과의 상호 작용을 확인하지 않고 릴리프 밸브를 추가하지 마십시오.
실린더 튜브, 피스톤, 로드, 씰, 포트, 호스, 피팅, 밸브, 매니폴드 및 장착 구조를 점검하십시오. 펌프 릴리프 설정은 차단된 모든 챔버에 표시되는 최대 압력이 자동으로 적용되지 않습니다.
정상 정지, 비상 정지, 전력 손실, 호스 고장, 밸브 스풀 복귀, 파일럿 압력 손실 및 수동 유지 관리 격리를 검토합니다. 안전한 고정 상태에는 여전히 압력 완화 경로가 필요할 수 있습니다.
냉간 시동 조건, 작동 온도, 주차 조건, 보관 온도 및 직접적인 열 노출을 정의합니다. 유체가 갇혀 있는 동안 실린더를 격리할 수 있는 경우 위험 검토 시 열압력을 고려해야 합니다.
기계에 다음이 표시되면 압력 강화 또는 열 잠금이 의심될 수 있습니다.
- 정상적인 펌프 압력에도 불구하고 로드 측 호스 또는 피팅 고장
- 일치하는 펌프 과압 이벤트가 없는 씰 압출 패턴
- 가열 또는 냉각 후에 움직이기 어려워지는 실린더
- 예상보다 더 단단히 잠기는 부하 유지 밸브
- 펌프 정지 후 남은 압력
- 유지보수 시 안전하게 풀릴 수 없는 피팅
- 정지 또는 온도 변화 후에만 열리는 릴리프 밸브
- 실린더가 기계적 정지에 도달할 때 설명할 수 없는 압력 스파이크
이러한 증상은 하나의 메커니즘을 증명하는 것이 아닙니다. 이는 포트 압력과 차단된 볼륨 동작을 측정하고 매핑해야 함을 나타냅니다.
1. 기계를 안전하게 만드십시오. 기계 제조업체의 절연 및 에너지 저장 절차를 따르십시오. "압력이 있는지 확인"하기 위해 피팅을 풀지 마십시오.

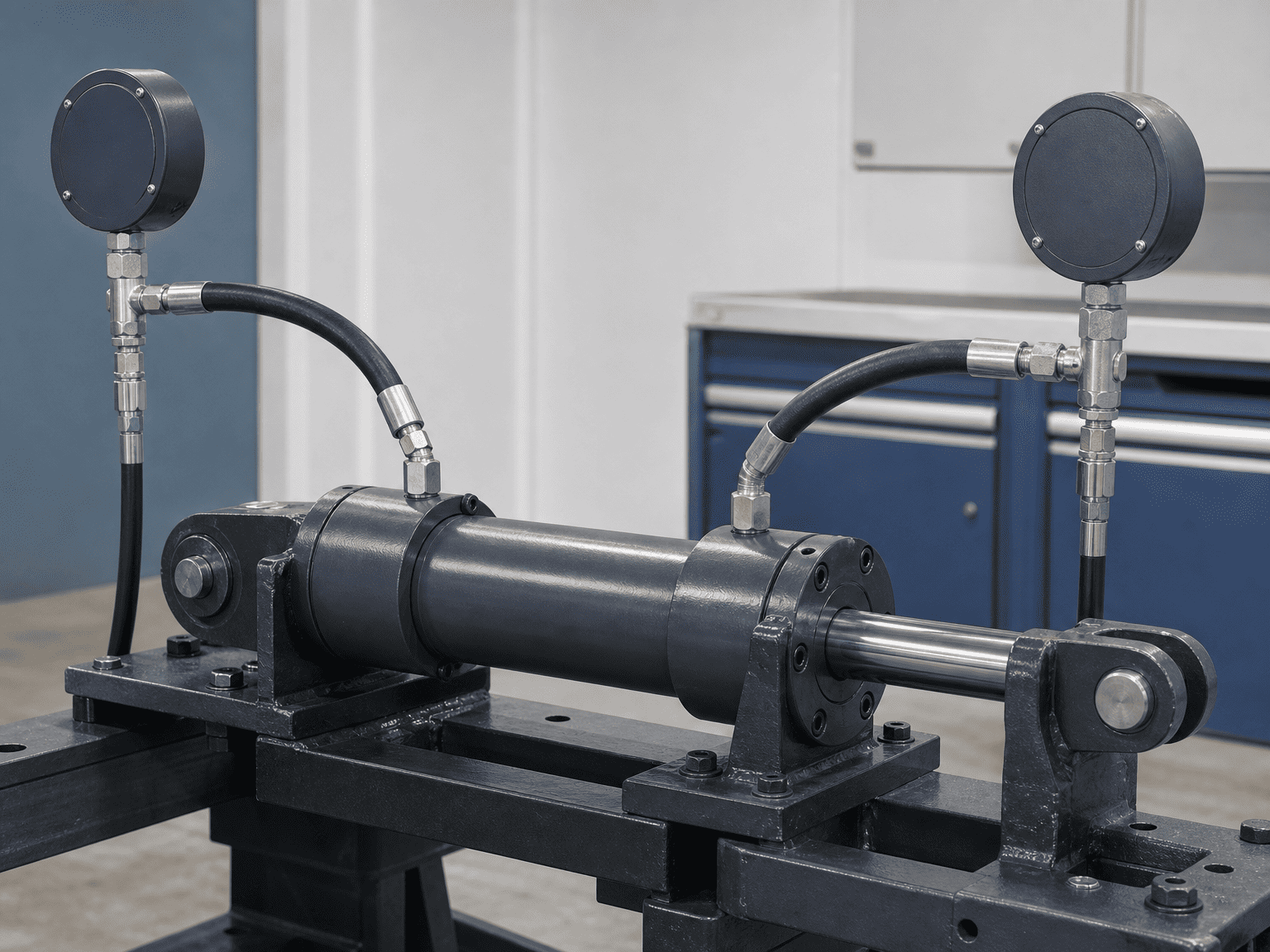

2. 두 포트 압력을 모두 기록합니다. 펌프뿐만 아니라 관련 부하 및 온도 조건에서 실린더 포트의 압력을 측정합니다.

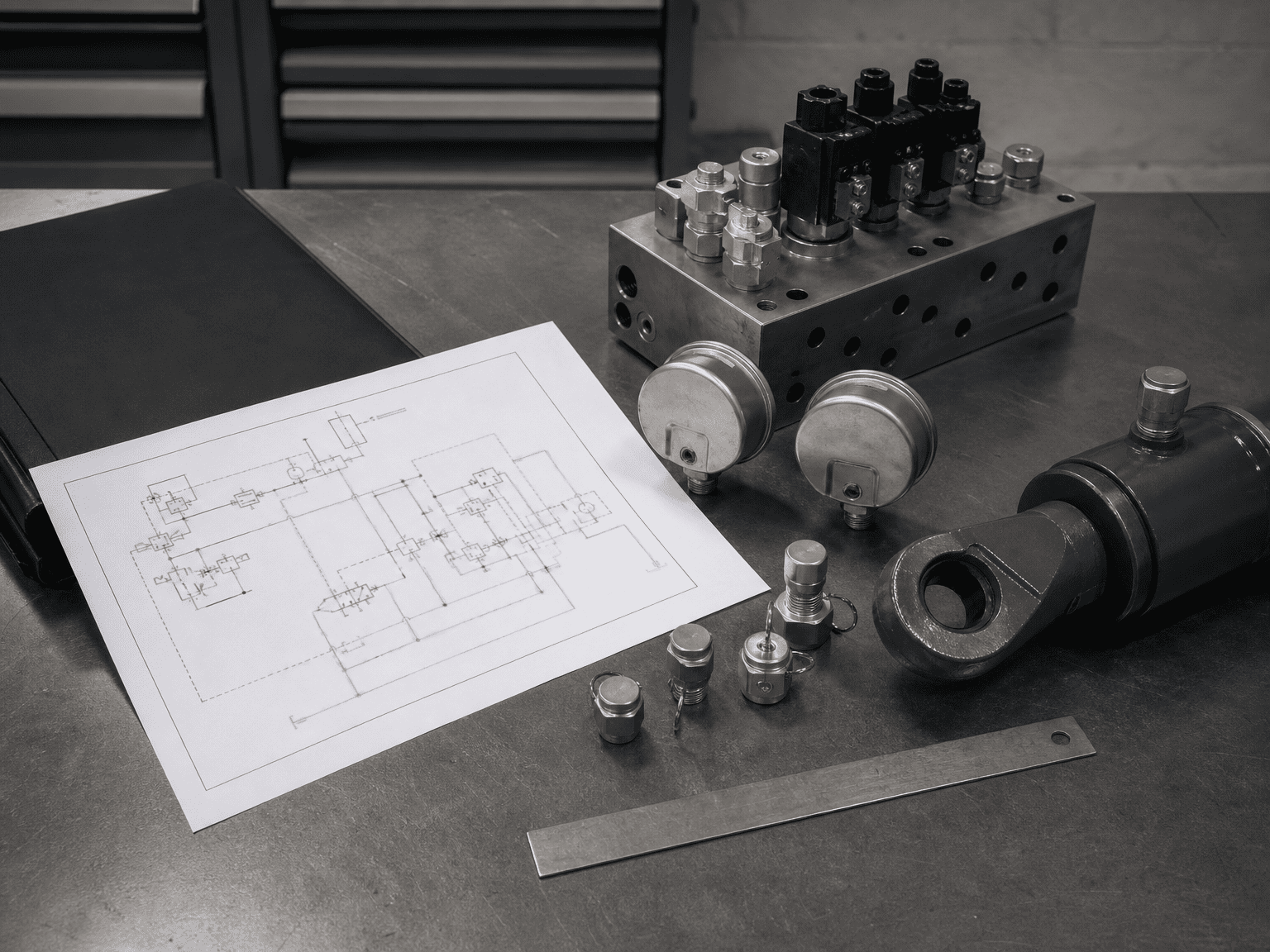

3. 밸브 논리를 추적합니다. 파일럿 작동식 체크, 카운터밸런스 밸브, 시퀀스 밸브, 유량 제어 및 재생 연결을 식별합니다.
4. 트랩된 볼륨을 식별합니다. 닫힌 밸브나 분리된 커플러로 격리될 수 있는 모든 섹션을 표시하십시오.
5. 온도 이력을 확인하세요. 압력 이벤트 전, 도중, 후에 유체 및 주변 온도를 기록합니다.
6. 고장 위치를 검사합니다. 압력 관련 손상이 있는지 로드 측 및 캡 측 씰, 피팅, 호스 및 밸브 캐비티를 비교하십시오.
7. 도면 개정을 검토합니다. 현장 수정으로 인해 릴리프 경로가 제거되거나 밸브 배관이 변경되지 않았는지 확인하십시오.
8. 통제된 조건에서 다시 테스트하십시오. 기계를 서비스 센터로 반환하기 전에 적절한 장비와 문서화된 테스트 계획을 사용하십시오.
제조업체는 문의 사항에 다음이 포함되면 보다 유용한 답변을 제공할 수 있습니다.
- 실린더 내경, 로드 직경, 스트로크 및 장착 배열
- 캡 엔드 및 로드 엔드 포트 크기 및 호스 라우팅
- 밸브 기호 및 파일럿 라인이 포함된 유압 회로도
- 각 실린더 포트의 펌프 릴리프 압력 및 측정 압력
- 하중 방향, 정지 하중 상태 및 기계적 정지
- 부하 유지 밸브, 카운터 밸런스 밸브 및 체크 밸브 부품 번호
- 유체 유형, 온도 범위 및 트랩된 부피 조건
- 정상 정지, 비상 정지 및 정전 동작
- 실패한 씰, 피팅, 호스 또는 밸브의 사진
- 필수 고정 기능 및 해당 기계 안전 요구 사항
단일 펌프 압력 값은 압력 강화를 진단하는 데 거의 충분하지 않습니다.
설명된 면적 계산은 압력 등급이 아닙니다. 이 기사에서는 지정되지 않은 실린더에 범용 릴리프 설정, 밸브 크기, 허용 온도 범위 또는 안전한 작동 압력을 할당하지 않습니다.
올바른 압력 한계는 현재 실린더 도면, 재료 및 씰 사양, 회로 설계, 밸브 데이터, 테스트 증거 및 기계 위험 평가에서 나와야 합니다. Parker 카탈로그, 일반 유압 제품 또는 공식은 메커니즘을 설명할 수 있지만 이들 중 어느 것도 최종 적용 검토를 대체할 수 없습니다.
Jinan Huachen Industrial Co., Ltd.로도 알려진 HCIC는 차량, 폐기물 처리, 건설 및 산업 장비용 유압 실린더와 유압 동력 장치를 개발 및 제조합니다. 압력 강화 검토를 위해 실린더를 분리되지 않고 기계의 일부로 평가할 수 있도록 완전한 회로와 측정된 작동 조건을 제공하십시오.
