A 유압 실린더양호한 상태로 도착하더라도 기계에 도착하기 전에 여전히 손상될 수 있습니다. 보호되지 않은 포트는 오염을 수집합니다. 노출된 피스톤 로드가 부식될 수 있습니다. 잘못된 위치에 실린더를 보관하면 피할 수 있는 밀봉 문제나 내부 부식 문제가 발생할 수 있습니다.
그렇기 때문에 입고 및 보관은 창고 관리가 아닌 설치 과정의 일부로 처리되어야 합니다. 목표는 간단합니다. 숙련된 기술자가 연결할 준비가 될 때까지 실린더를 깨끗하고 보호하며 추적 가능하게 유지하는 것입니다.
이 가이드는 설치 전 유압 실린더를 취급하는 OEM 구매자, 유지보수 팀 및 유통업체를 위한 것입니다. 실제 보관 및 시운전 전 점검에 중점을 둡니다. 이는 실린더 제조업체의 제품 설명서나 기계의 안전 절차를 대체하지 않습니다.

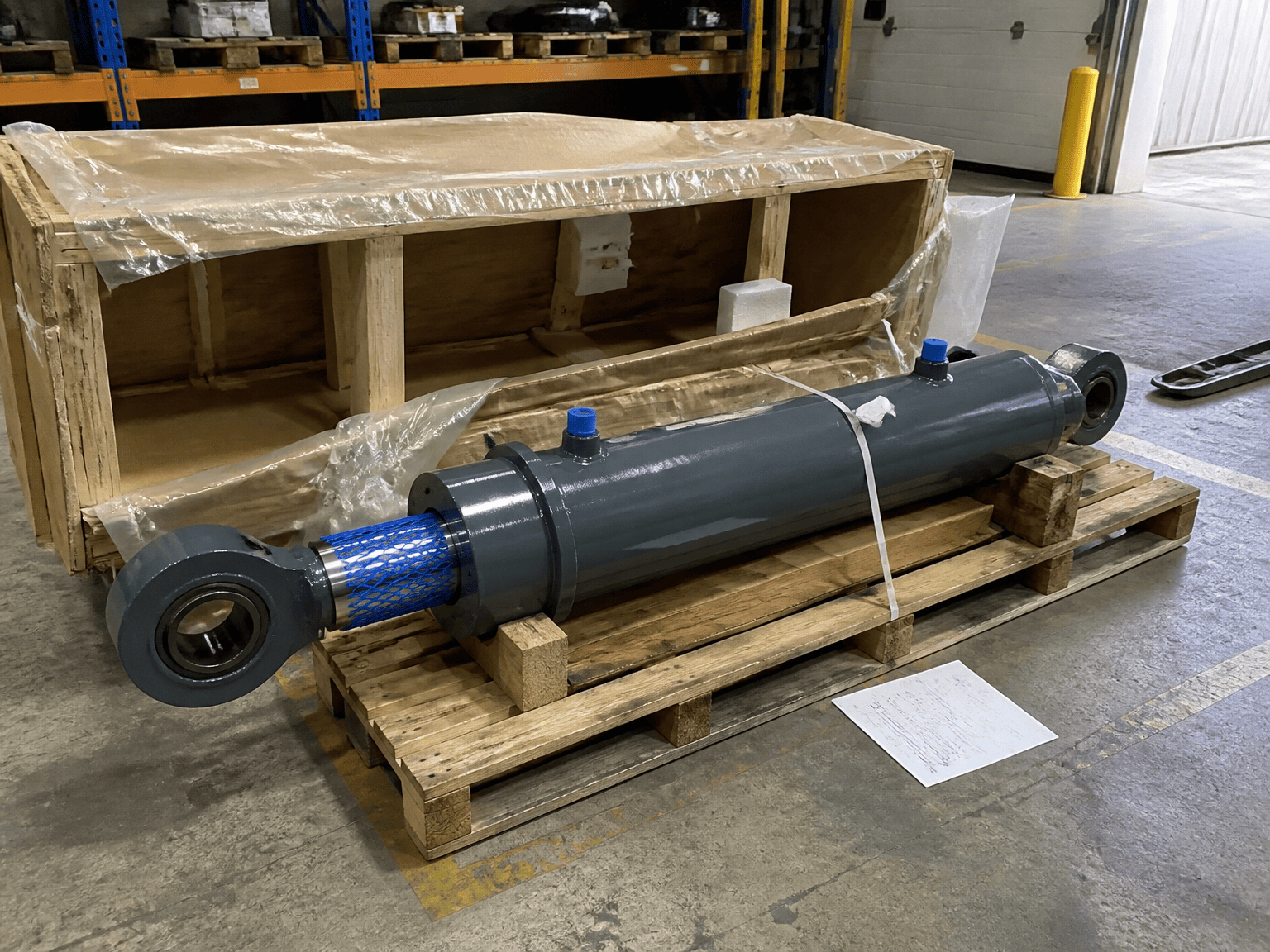

포장 및 운송 보호 장치가 그대로 유지된 상태에서 검사를 시작하십시오. 모델, 수량, 눈에 보이는 손상 및 누락된 액세서리를 기록하십시오. 상자, 팔레트 또는 실린더에 충격 표시가 있는 경우 보호 재료를 제거하기 전에 사진을 찍으십시오.
다음 사항을 확인하십시오.
Hänchen의 설치 지침은 배송의 완전성과 손상 여부를 확인하는 것부터 시작됩니다. 이는 교체 또는 OEM 프로젝트에 유용한 원칙입니다. 실린더를 이미 저장소로 옮긴 후에 누락된 장착 부품을 발견하지 마십시오.
손상이 눈에 띄는 경우 피스톤 로드를 청소하거나 페인팅하거나 이동하기 전에 해당 항목을 격리하고 기록해 두십시오.
Parker의 실린더 지침에는 포트 보호기 플러그가 설치될 때까지 제자리에 남아 있어야 한다고 명시되어 있습니다. 그 이유는 실용적입니다. 개방형 유압 포트는 먼지, 금속 칩, 습기 및 기타 오염 물질이 실린더로 유입되는 직접적인 경로를 제공합니다.
단순히 나사산을 확인하기 위해 플러그를 제거하지 마십시오. 도면이나 제품 설명서에서 포트 유형을 확인하십시오. 배관 설치 준비가 완료되면 연결하기 전에 라인과 피팅을 청소하십시오. Parker는 또한 나사 가공이나 플레어링 작업에서 발생하는 칩과 버를 제거하기 위해 배관을 철저히 청소해야 한다고 경고합니다.
깨끗한 연결은 단지 시운전 선호 사항이 아닙니다. 기계가 사이클링을 시작한 후 오염으로 인해 씰, 밸브 및 완성된 실린더 표면이 손상될 수 있습니다.
Parker는 건조하고 깨끗하며 부식성이 없는 실내 보관 공간을 권장합니다. 실린더는 내부 부식은 물론 외부 충격으로부터 보호되어야 합니다.
저장 공간은 또한 다음을 제한해야 합니다.
실린더를 다른 재료의 지지대로 사용하지 마십시오. 품목과 함께 또는 추적 가능한 창고 기록에 식별 및 제품 문서를 보관하십시오. 모델이나 주문 정보가 손실된 실린더는 기계가 최종적으로 준비되었을 때 확인하기가 더 어려워집니다.
기존 산업용 실린더의 경우 Parker는 가능하면 피스톤 로드를 위로 올려 수직으로 보관할 것을 권장합니다. 이 위치는 실린더 내부 응축으로 인한 부식 위험을 줄이고 씰 손상을 최소화하는 데 도움이 됩니다.
올바른 위치는 실린더 설계, 스트로크, 무게, 설치된 부속품 및 제조업체의 지침에 따라 달라질 수 있습니다. 텔레스코픽 실린더, 단동 실린더 및 특별한 보관 요구 사항이 있는 실린더는 일반적인 창고 규칙에 따라 배치해서는 안 됩니다.
실린더를 수평으로 보관해야 하는 경우 튜브, 로드 및 장착 액세서리가 구부러지거나 손상되지 않도록 적절한 지점에 걸쳐 실린더를 지지하십시오. 롤링을 방지하고 피스톤 로드가 랙이나 바닥에 닿지 않도록 보호하십시오.
실린더에 유압유가 가득 들어 있는 경우 Parker는 온도 변화로 인한 유체 팽창을 고려해야 한다고 지적합니다. 장기간 보관하기 전 제조사나 유압기사가 확인해야 할 사항입니다.
피스톤 로드는 보관 중에 보호해야 할 가장 중요한 표면 중 하나입니다. 녹, 찌그러짐, 긁힘 등으로 인해 실린더가 움직이기 시작할 때 로드 씰과 가이드가 손상될 수 있습니다.
Parker는 장비를 장기간 외부에 보관할 경우 피스톤 로드와 같이 노출된 도색되지 않은 표면을 녹 방지 화합물로 코팅할 것을 권장합니다. 로드 마감, 씰 재질, 보관 기간에 대해 올바른 보호 제품과 제거 방법을 확인해야 합니다.
설치하기 전에 밝은 조명 아래에서 로드를 검사하십시오. 다음을 찾으세요:
빠른 수리를 위해 손상된 막대를 연마하거나 사포질하거나 다시 칠하지 마십시오. 상태를 기록하고 실린더 공급업체나 자격을 갖춘 수리 팀에 해당 부품이 승인될 수 있는지 문의하십시오.
조립하기 전에 실린더를 승인된 도면 및 주문 세부사항과 비교하십시오. 전체 길이, 스트로크, 장착 스타일, 포트 방향, 로드 엔드 연결 및 포함된 액세서리를 확인하십시오.
Hänchen은 조립 전 운송 중에 제품을 보호하는 데 사용되는 밀봉 플러그나 덮개판을 제거하도록 설치자에게 지시합니다. 올바른 단계에서 이러한 보호 장치를 제거하십시오. 배관과 부속품이 준비될 때까지 유압 포트를 닫아 둔 다음 회로를 열기 전에 연결 영역을 청소하십시오.
설치 팀은 다음 사항도 확인해야 합니다.
Parker와 Hänchen은 모두 실린더 설치가 전문적인 작업임을 강조합니다. 장비 제작사의 잠금, 리프팅 및 압력 해제 절차를 따르십시오.
A 유압 실린더기계 구조를 제 위치로 당기는 데 사용해서는 안 됩니다. 보관 후 설치 팀은 실린더를 제자리에 강제로 밀어넣지 않고 지지점, 장착면 및 연결된 기계 구성원이 만나는지 확인해야 합니다. Hänchen은 스트레스 없는 설치를 권장하고 피스톤 로드의 허용 측면 하중을 초과하지 않도록 경고합니다.

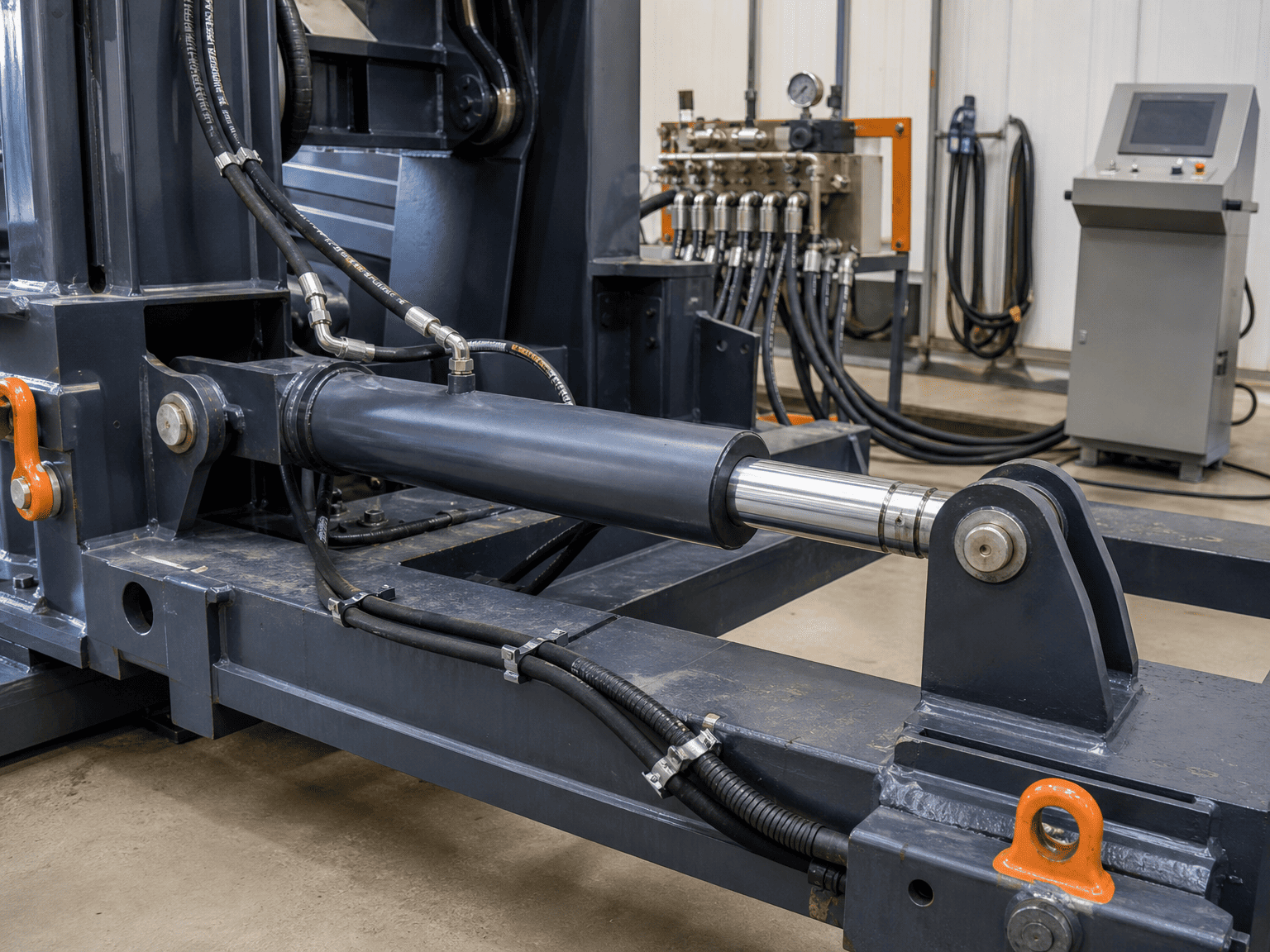

시운전 전에 실린더 바깥쪽 설치를 확인하십시오.
- 장착면이 깨끗하고 완전히 장착되었습니다.
- 튜브가 비틀리지 않고 실린더가 지지됩니다.
- 로드 엔드 연결은 로드를 옆으로 밀어내지 않습니다.
- 로드는 접촉 없이 의도한 스트로크의 양쪽 끝단에 도달할 수 있습니다.
- 호스의 이동 여유가 충분하며 프레임에 마찰이 발생하지 않습니다.
- 가드 및 주변 부품은 필요한 간격을 둡니다.
Parker의 안전 지침에서는 정렬도 설치 책임으로 간주합니다. 압력을 가하기 전에 점검하십시오. 실린더나 기계 구조에 부하를 주지 않고도 간섭을 수정할 수 있습니다.
유압 실린더에 공기가 갇혀 있으면 작동 및 구성품 동작에 영향을 미칠 수 있습니다. Hänchen의 설치 지침에서는 해당하는 경우 환기 포트를 상단에 배치하고 시동 전에 실린더를 환기시킬 것을 권장합니다.
정확한 배기 절차는 실린더 설계와 기계 회로에 따라 다릅니다. 제조업체의 지침을 따르고, 압력을 제어하고, 배출된 유체와 공기가 위험을 야기하지 않는지 확인하십시오.
환기 후 Hänchen은 정상 작동 전에 천천히, 무부하, 저압 이동을 권장합니다. 시운전 팀은 다음을 관찰해야 합니다.
- 부드러운 확장 및 수축
- 포트, 씰 및 피팅의 누출
- 로드 이동 및 정렬
- 예상치 못한 소음, 잡담 또는 충격
- 호스의 움직임과 프레임과의 접촉
- 스트로크 끝 동작 및 쿠션(장착된 경우)
이 통제된 검사 단계 없이 창고 보관에서 전체 부하 테스트로 직접 이동하지 마십시오.
각 실린더에 대해 다음을 포함하는 짧은 기록을 보관하십시오.
- 모델 및 일련번호 또는 주문 참조
- 수령일 및 보관장소
- 포장 또는 운송 중 손상
- 포트 플러그 및 로드 보호 상태
- 보관 위치 및 검사 날짜
- 눈에 보이는 부식이나 표면 손상
- 승인된 도면 및 설치 매뉴얼
- 설치를 위해 출시한 사람의 이름
이 기록은 나중에 문제가 나타날 때 OEM이 운송 손상, 보관 손상 및 작동 손상을 구분하는 데 도움이 됩니다. 또한 이는 설치 팀에게 메모리에 의존하는 대신 명확한 시작점을 제공합니다.
실린더를 장기간 보관했거나 날씨에 노출되었거나 운송 중 파손된 상태로 수령한 경우 기계에 연결하기 전에 모델 정보, 사진, 보관 이력 및 설치 도면을 보내십시오. 그런 다음 공급업체는 일반적인 설치 전 점검과 수리 또는 교체가 필요한 상태를 구별하는 데 도움을 줄 수 있습니다.
최상의 시운전 결과는 첫 번째 압력 테스트 이전에 시작됩니다. 실린더를 보호하고, 포트를 깨끗하게 유지하고, 설치를 확인하고, 발견한 내용을 기록합니다.
