HCIC는 다음을 위한 전용 리소스를 발행했습니다.HCIC-310 아메리칸 파워 호이스트, 모델의 인치 단위 장착 정보와 적용 검토를 구매자 대화의 중심에 두었습니다.
이 리소스는 실제 섀시와 비교하여 호이스트를 확인해야 하는 상업용 차량 제조업체, 차체 제조업체, 차량 유지 관리 팀 및 북미 유통업체를 대상으로 합니다. 그 유용한 기여는 하나의 호이스트가 모든 차량에 적합하다는 약속이 아닙니다. 이는 구매자에게 정의된 출발점을 제공합니다. 즉, 게시된 치수를 검토하고 섀시와 비교하며 비표준 설치에 필요한 변경 사항을 식별합니다.
이는 공개 제품-리소스 업데이트입니다. 이는 지정된 고객 주문, 차량 계약, 배송 결과 또는 보편적인 장착 승인에 대한 발표가 아닙니다. 최종 적합성은 여전히 차량 프레임, 하중, 차체 형상, 유압 회로 및 설치 도면에 따라 달라집니다.
상업용 차량 구매자는 "미국식 파워 호이스트"에 대한 요청으로 시작할 수 있습니다. 해당 설명만으로는 구매 주문을 발행하기에 충분하지 않습니다. 호이스트는 특정 프레임에 연결되어 정의된 리프팅 경로를 통해 작동하고 차량의 유압 제어 장치로 작동해야 합니다.
교체 작업에서도 동일한 문제가 나타납니다. 이전 장치와 유사하게 보이는 호이스트는 기본 설치 공간, 장착 구멍 패턴, 암 이동 또는 유압 인터페이스가 다른 경우 여전히 문제를 일으킬 수 있습니다. 게시된 호이스트 데이터와 실제 섀시 인터페이스를 정확하게 비교하는 것입니다.
이것이 바로 HCIC-310 리소스가 치수를 인치 단위로 표시하고 불규칙한 섀시 레이아웃에 대한 리프팅 암, 베이스 크기 및 장착 구멍 위치 조정에 대해 논의하는 이유입니다. 게시된 정보는 OEM 팀에게 견적을 요청하기 전에 확인할 구체적 내용을 제공합니다.

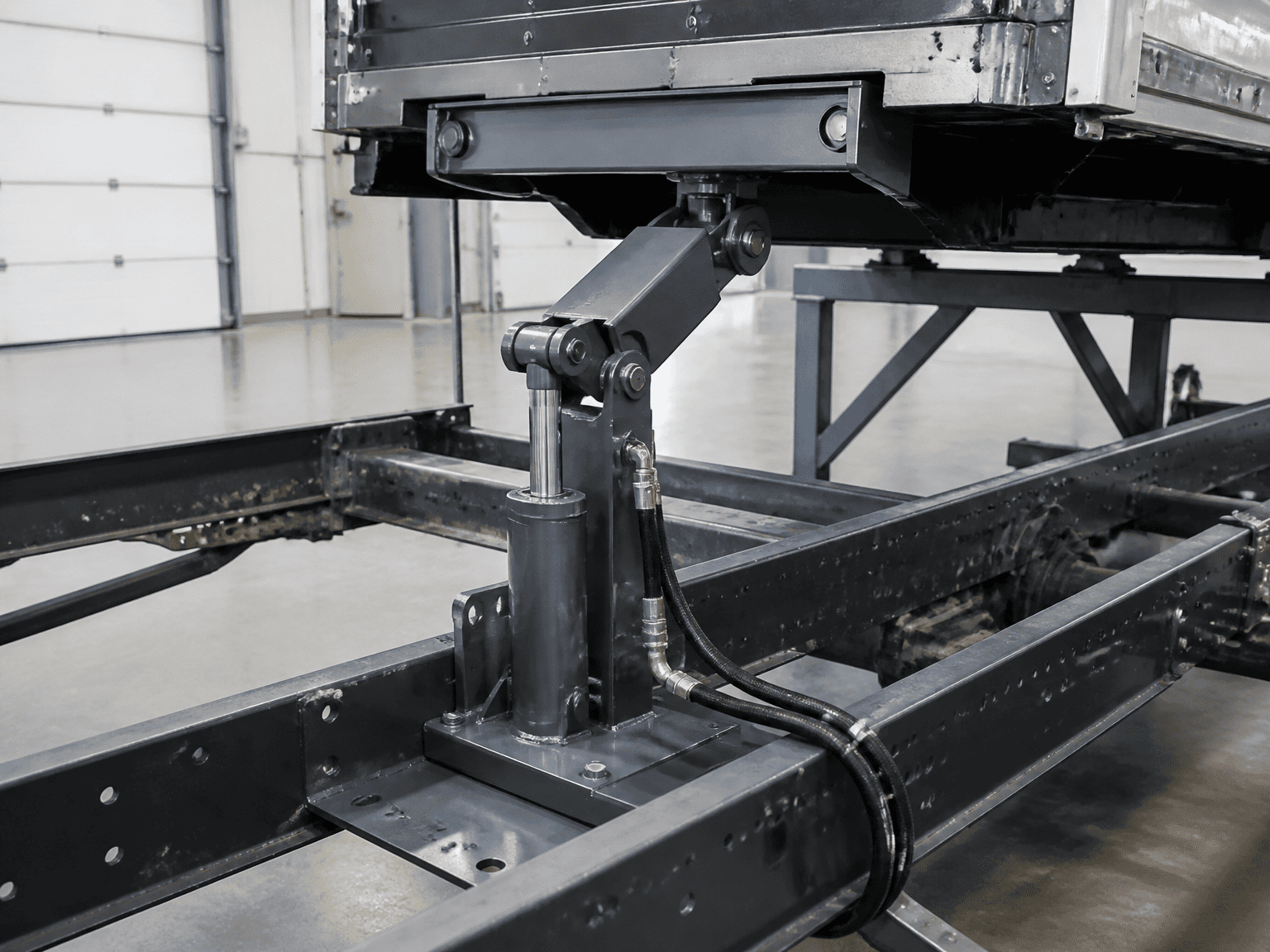

HCIC 페이지에서는 이 모델을 덤프 트럭, 쓰레기 수거 트럭 및 개조된 상업용 차량을 포함한 응용 분야를 위한 미국식 동력 호이스트로 식별합니다. 다음과 같은 참조 치수를 게시합니다.
- 상단 크로스빔 길이:24.00인치
- 메인 리프팅 암 확장 길이:26.63인치
- 메인 리프팅 암 후퇴 길이:19.63인치
- 기본 길이:28.50인치
- 전면 베이스 폭:14.25인치
- 후면 베이스 폭:5.00인치
- 전면 장착 두께:4.00인치
이 수치는 현재 설치 도면을 대체하는 것이 아니라 HCIC-310 검토를 위해 게시된 참조 데이터로 취급되어야 합니다. 구매자는 치수가 대상 차량의 섀시, 차체, 힌지 배열, 안전 여유 및 유압 연결과 호환되는지 확인해야 합니다.
또한 리소스에는 모델이 특수 프레임 구조에 맞게 조정될 수 있다고 명시되어 있습니다. 나열된 방향은 실용적입니다. 리프팅 암 스트로크, 베이스 크기 및 장착 구멍 위치를 실제 섀시 요구 사항과 비교하여 검토할 수 있습니다. 모든 변경 사항은 생산 전에 승인된 도면에서 확인되어야 합니다.
많은 북미 상업용 차량은 인치 기반 치수를 중심으로 설계 및 유지 관리됩니다. 시작 치수를 인치 단위로 표시하면 첫 번째 섀시 비교 중에 피할 수 있는 변환 단계가 줄어듭니다.
그렇다고 해서 엔지니어링 검토의 필요성이 없어지는 것은 아닙니다. 이는 단순히 첫 번째 논의를 더욱 구체적으로 만듭니다. 구매자는 섀시 측정값을 보내고 장착 지점을 표시한 다음 공급업체에 HCIC-310 참조와 인터페이스를 검토하도록 요청할 수 있습니다.
덤프 트럭, 쓰레기 차량 및 개조된 차체는 프레임 폭, 차체 간격, 리프팅 경로 및 유압 제어 장치가 다를 수 있습니다. 한 레이아웃에 선택된 호이스트는 이름만으로 다른 차량으로 이전되어서는 안 됩니다.
문의 시 차량 기능, 차체 유형, 사용 가능한 장착 범위, 리프팅 요구 사항 및 유압 연결을 식별해야 합니다. 도면을 사용할 수 없는 경우에도 측정된 기준점이 있는 선명한 사진이 첫 번째 기술 검토를 향상시킬 수 있습니다.
HCIC 리소스는 장착 구멍 위치 및 베이스 치수를 포함하여 불규칙한 섀시 조건에 대한 조정을 설명합니다. OEM 구매자의 경우 중요한 제어 지점은 문서 개정입니다. 최종 치수, 재료, 연결 및 검사 요구 사항은 승인된 견적 또는 도면에 기록되어야 합니다.
조립 중 언어 변경은 신뢰할 수 있는 생산 사양이 아닙니다. 엔지니어링 팀, 구매 팀 및 공장은 동일한 승인된 정보를 바탕으로 작업해야 합니다.
유용한 문의 패키지에는 다음이 포함되어야 합니다.
1. 차량 제조사, 모델, 연도 및 차체 유형.
2. 섀시 도면 또는 측정된 프레임 치수.
3. 베이스와 장착 지점을 포함한 기존 호이스트 사진.
4. 필요한 리프팅 기능 및 본체 또는 컨테이너 형상.
5. 빈 체중, 예상 탑재량 및 작동 의무.
6. 기본 길이, 너비, 높이 및 주변 공간을 사용할 수 있습니다.
7. 장착 구멍 패턴 및 연결 세부 정보.
8. 유압, 유량, 포트 또는 호스 정보 및 제어 장치.
9. 수량, 목적지 및 요청이 OEM인지, 교체 또는 수정 작업인지 여부.
10. 필수 도면, 검사 기록, 포장 정보 또는 기타 주문 문서.

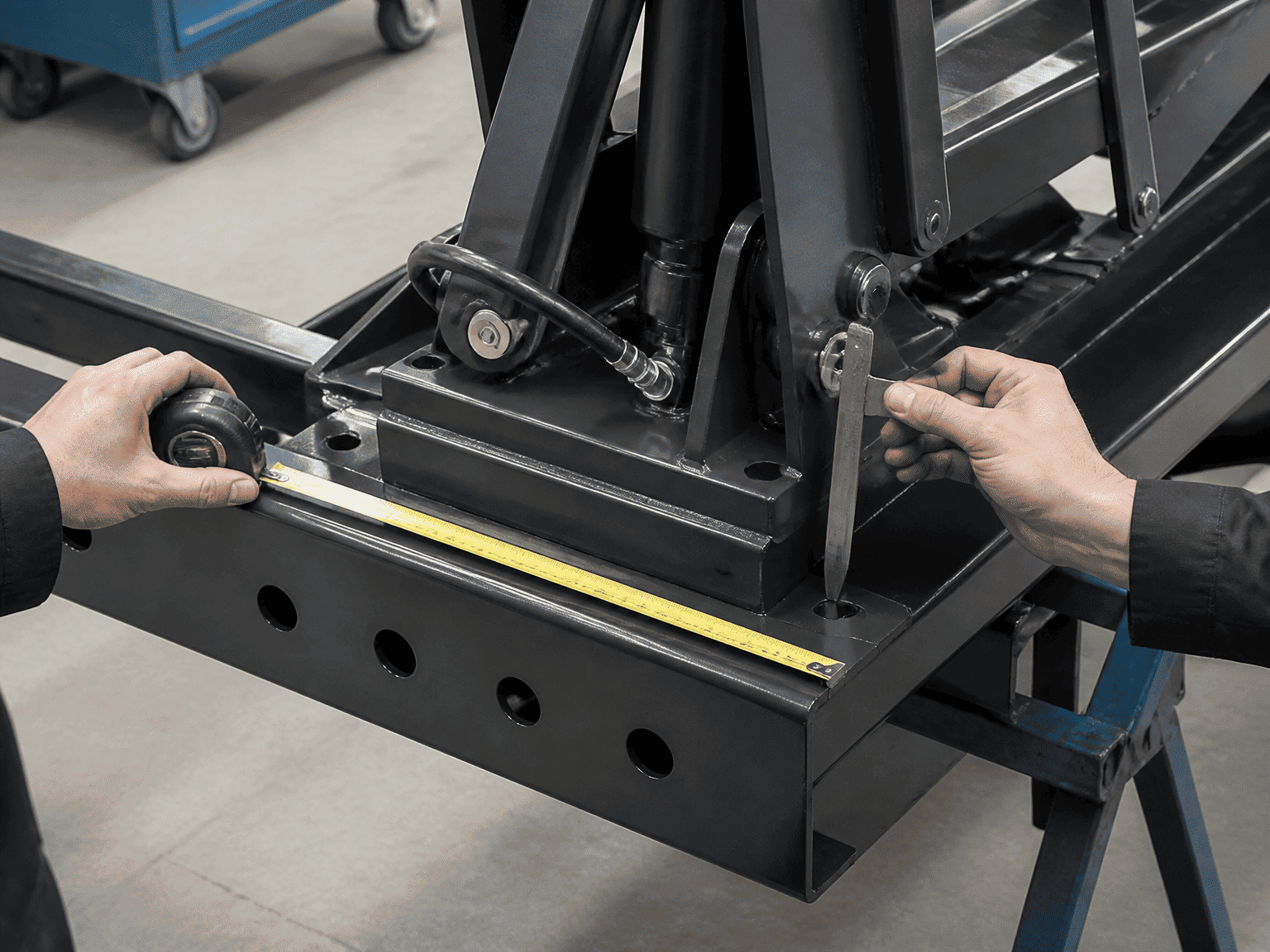

장착 지점 옆에 줄자를 두는 것이 호이스트 사진만 찍는 것보다 더 유용한 경우가 많습니다. 장치가 교체되는 경우 이전 부품 번호, 일련 정보 및 원래 설치 구조에 대한 증거를 포함하십시오.
게시된 리소스는 초기 장착 단계에서 가장 잘 사용됩니다.
- 1단계 - 차량 식별:덤프, 거부 또는 수정된 상업용 차량 애플리케이션을 정의합니다.
- 2단계 - 인터페이스 비교:게시된 HCIC-310 치수를 섀시 및 본체 레이아웃과 비교하여 확인하세요.
- 3단계 — 예외 표시:비표준 프레임 너비, 구멍 위치, 암 이동 또는 유압 연결을 식별합니다.
- 4단계 - 도면 확인: 제조 또는 수정하기 전에 최종 구성에 동의하십시오.
- 5단계 — 검사 및 배송 요구사항 검토:주문에 필요한 서류와 수표를 명시합니다.
이 프로세스는 표준 부속품 논의를 맞춤형 구성과 분리하는 데 도움이 됩니다. 이는 또한 일반적인 소싱 오류(기계 인터페이스를 정의하지 않은 상태로 두고 카탈로그 이름에서 호이스트를 승인하는 것)를 방지합니다.
HCIC-310 리소스는 모든 북미 덤프 트럭이나 쓰레기 차량이 수정 없이 모델을 수용할 수 있다는 것을 입증하지 않습니다. 또한 섀시 도면, 리프팅 힘 검토, 유압 회로 점검 또는 기계 안전 평가를 대체하지 않습니다.
공개된 페이지에는 적용 및 치수 정보가 포함되어 있으나 최종 구성은 실제 차량에 대한 확인이 필요합니다. 특정 고객, 차량, 주문량, 배송 실적 또는 현장 결과에 대한 주장은 HCIC가 해당 세부 정보를 별도로 게시하지 않는 한 제품 리소스에서 추론해서는 안 됩니다.
B2B 유압 조달에서는 이러한 구별이 중요합니다. 유용한 회사 업데이트는 표준 제품 페이지를 지원되지 않는 프로젝트 사례 연구로 전환하지 않고도 구매자의 다음 기술 단계를 더 명확하게 만들어줍니다.
